施耐德-ATV71起重機防搖卡VW3A3510用戶手冊-CN(2008.03)

PDF文檔
  • 文件類型：PDF文檔
  • 文件大�。�3620.75K
  • 更新日期：2016-04-20
  • 瀏覽次數：418
  • 下載次數：382
  • 上傳會員：sndplc
詳細介紹
說明
1 RJ45 連接器
2 用于連接 CANopen 總線的 9 針插頭型 SUB-D 連接器
3  帶有可拆卸螺紋端子的連接器，具有6個間隔為3.81的觸點，用于24 V c電源和4個邏輯
輸入
4 3個帶有可拆卸螺紋端子的連接器，具有6個間隔為3.81的觸點，用于6個邏輯輸入、6個
邏輯輸出、 2 個模擬輸入、 2 個模擬輸出和 2 個公共點
5  5 個 LED，包括：
   • 1 個 LED 用于指示有無 24 V c 電源
   • 1 個 LED 用于指示程序執行故障
   • 2 個 LED 用于指示 CANopen 總線通信狀態
   • 1 個 LED 被應用程序所控制

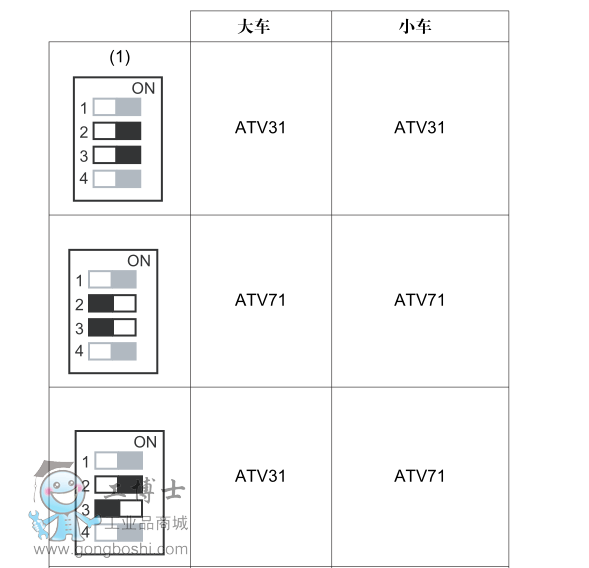

6  一組4個配置開關。開關2和開關3被用于配置安裝結構(見第19頁)。有4種可能情況。根
據下表選擇正確配置：
