盲目使用該產品可能會引起爆炸和人員損傷。使用前必須仔細閱讀該手冊。

本產品適用于 CLASS I, DIVISIONS 1 & 2, GROUPS A, B, C

AND D; CLASS II, DIVISIONS 1 & 2, GROUPS E, F 和 G;

CLASS III;或者安全區域。-50 ºC (-58 °F) ≤ Tamb. ≤ 95

ºC (203 °F) 外殼等級 4X.1/2” NPTM 或 M20 電器接口可通過一個 7/8”的孔進行面板上的安裝�？捎� 1/2”NPT 或者 M20 螺母固定開關。再用一個扳手將其固定牢固即可。

該產品符合 GATEGORY 2 設備的 ATEX 認證（加選選項 M419）。適合用于氣體 1 區以及 21 區氣塵區域。

0539 DEMKO 03 ATEX 0252466X

II 2 G EEx d IIC T6

II 2 D T+85 °C

-50 °C ≤ Tamb. ≤+80 ºC, IP66

這些產品沒有可更換部件，任何替代部件都有可能對相關區域產生一定危害。

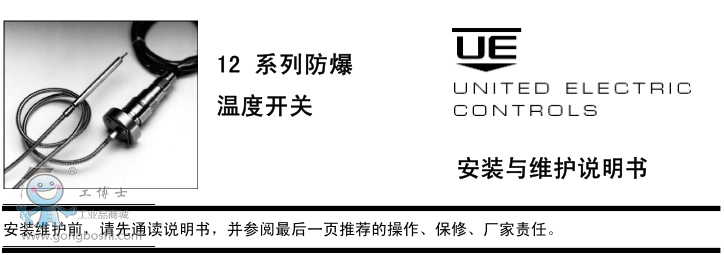

12 系列溫度開關原理是一個充滿液體的感溫包和毛細管組成的系統。

感溫包的溫度變化會對膜片產生相應的液壓影響，從而控制預設點的SPDT 或 DPDT 微動開關�？刂圃O定點的動作可通過轉動內部開槽調整螺釘來實現。具體參見第二部分敘述安裝盡量把開關安裝在振動、溫度波動小的位置。不要安裝在環境溫度超過 203°F（如果 UL/cUL 認證批準試用的話）或 80℃（如果 ATEX 認證批準適用的地方。）

開關可以安裝在現場的任意位置。如果要在安裝后設定報警點的話，須確認調試部位是在可觸范圍內。銘牌上的“正面”標記必須面對操作者。

遠程安裝時，可通過 1 1/4”安裝支架進行安裝（詳見下頁尺寸圖）。

將溫包和 6”毛細管全部浸至于控制區域。為得到最佳控制度，通�？蓪⒏袦匕�放置于最接近熱源或冷卻源的范圍內以便能得到最快速的溫度反應。確保溫包合適的放置位置，防止溫度超出儀器可承受的溫度范圍。

連接管道時候，用扳手將電器接口穩定好后，再旋緊螺絲。

詳見表面安裝支架（P/N 62169-13），選項 M449打開調整蓋并旋轉調節部件，這樣便能使開關在安裝后還能被調節設定。關閉調節蓋確保支架不會妨礙到蓋子。否則可能會導致影響調節蓋的密封性。把開關安裝在所要測定區域的合適位置，步驟可參見說明，包括安裝支架的步驟。
