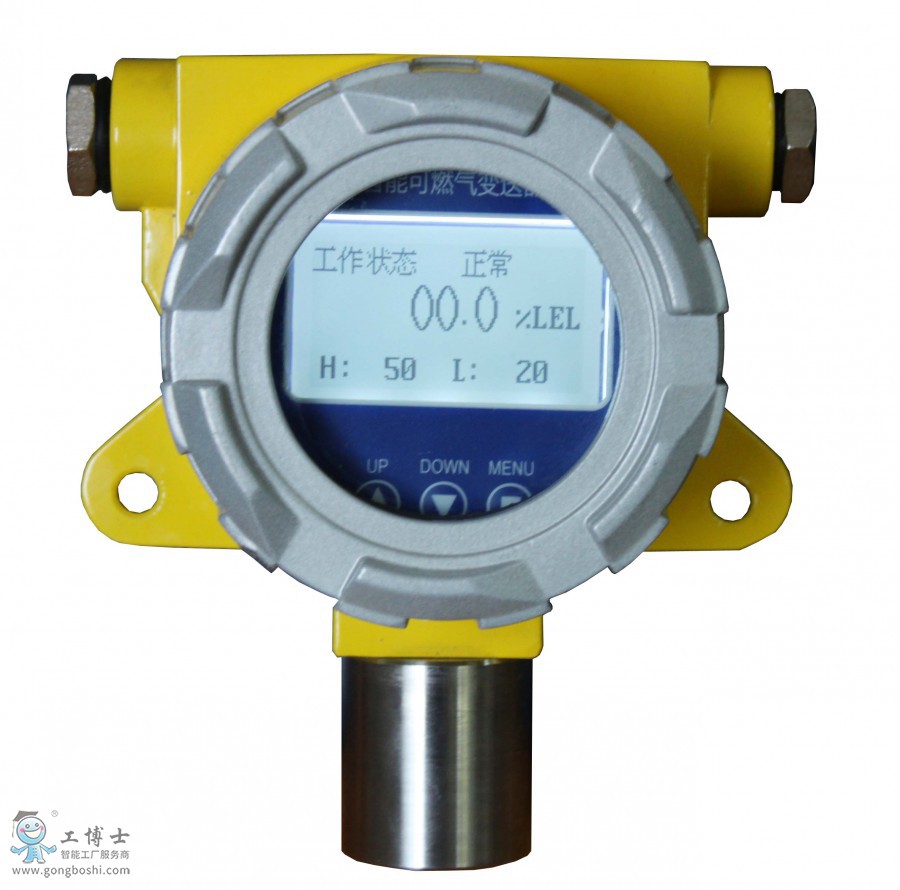

SC-2000型可燃/有毒氣體變送器系列儀表，采用當今世界***傳感器和高穩定的專用微控制器集成電路,結合精良焊裝工藝制作而成。本儀表可連續檢測工作場所環境中的有毒有害氣體和蒸氣，可廣泛用于石 油化工、化學工業、油田、油庫、液化氣站、環保、消防、市政等可能存在有毒有害氣體的場所，是保 證人身安全及工廠安全的理想檢測儀表。

l 先進的傳感器技術 傳感器靈敏度高，重復性好，溫度漂移小、壽命長。

l 可靠的電路設計 采用專用微控制器集成電路，外圍器件少，一致性好，電路零漂及溫漂極小，可靠程度高。

l 4～20mADC 電流信號輸出 儀表輸出信號可遠距離傳輸，***遠距離可1500m。

l 安裝、調校方便 儀表外觀設計合理、美觀，安裝、接線及調校方便。

了解更多傳感器儀表產品資訊，請點擊：http://shancang-tech.gongboshi.com/down/

二 結構特征和工作原理

2.1結構特征：

整套測量系統主要由測量電路和電化學傳感器兩部分組成，氣體泄漏時，電化學傳感器接觸被測氣體，儀表顯示被測氣體的中測量氣體濃度。

2.2工作原理：

本儀表采用電化學式傳感器，傳感器內部由特殊電解質組成。在無有毒有害氣體時，傳感器輸出與零點同比的信號。檢測到有毒有害氣體時，傳感器輸出與氣體濃度成正比的信號，此信號經儀表電路放大， 轉換成同比的 4-20mADC 輸出。（帶顯儀表再轉換成同比的顯示數字）

三 技術參數

（1）檢測原理：電化學式

（3）采樣方式：自然擴散式

（4）工作方式：固定式連續工作

（5）環境溫度：-20～50℃

（6）環境濕度：≦95%RH

（7）測量誤差：≦±10%F.S

（8）響應時間：≦60S______(達 90﹪穩定值)

（9）輸出信號：三線制4～20Ma

（10）儀表重量：約1.5Kg

（11）連接電纜：三芯電纜（單芯線徑≥1.5 mm²），建議使用RVVP3X1.5屏蔽電纜

四 功能特性

⊙ 智能性：采用單片微處理機完成氣體濃度值測量；

⊙ 雙高阻前置放大器：輸入阻抗高，防噪音，抗干擾能力強；

⊙ 一點標定和已知濃度標定二種標定方式；

⊙ 人機對話：菜單操作結構，使用者按照屏幕上的提示就可操作；

⊙ 跟蹤零點：實現零點自動跟蹤，抗漂移；

⊙ 軟件設定輸出電流：軟件可任意設定4～20mA輸出，用于模擬測試；

⊙ 測量范圍和報警上、下限自由設定；上、下限超限報警提示；

⊙ 一組繼電器控制開關，可選擇干接點輸出或24VDAC輸出；

五 安裝與電氣連接

儀表應是測量氣體種類的不同安裝在不同的高度（距離地面），比如氫氣，要安裝在頂部，可燃氣的測量，一般安裝在傳感器底部距離地面50CM的高度。安裝前請先確定測量氣體的分子式，儀器的測量范圍為一探頭位中心，7.5m半徑范圍內（國家標準）。儀器的周圍應有一定的空間，便于儀表的操作及檢修，應盡可能接近取樣點，以便于進行電氣連接。
