色標傳感器通過使用各種光源，如白光、激光紅光或 RGB 光，以高精度檢測和比較對比度。然后將檢測到的對比標記以***小信號抖動報告給過程。通過正確發射器顏色的自動選擇，可以可靠探測到各種顏色或灰度值組合。條形圖顯示為手動調整提供了額外便利。
KRT 18B 色標傳感器產品組合擴展，增加新示教程序的白光型號
現在也提供白光型號 – 并搭配靜態 1 點示教
色標傳感器的任務是在物體上找到預定義的標記，其顏色與其余背景僅略有不同。在很多包裝過程中，必須在薄膜、小袋和泡罩包裝或標簽上可靠識別這些對比標記。KRT 18B 系列色標傳感器將由固定信號顯示實現的簡單操作與高性能相結合。除了我們使用 RGB 光源的已有型號之外，現在還提供使用白光的色標傳感器，它補充了產品組合并通過新增的示教型號對其進行了擴展。這些產品可通過電位計或示教按鈕、通過電纜或 IO-
您的受益
多色 (RGB) 或白光 (W) 型號可在明亮印刷或有光澤的薄膜上提供***佳標記識別性能
白光在識別有光澤的表面上的對比標記時提供更高可靠性
多色 (RGB) 可在處理色彩鮮艷的印刷薄膜時提供更佳性能
自由選擇調節模式：直觀的可拆卸電位計，通過示教按鈕快速***調整。當然也可以通過電纜或 IO-
雙通道 IO-
三個示教級別確保每種應用都能擁有***的調整程序
在傳送帶靜止時對標記和背景進行靜態 2 點示教
在傳送帶運行時進行動態 2 點示教
靜態 1 點示教識別均勻背景前的任意對比標記
通過傳感器背面的自調節條形圖***顯示信號
含閾值跟蹤的跟蹤功能，可識別褪色的對比標記
通過示教“接近標記”或 EasyTune (T) 微調切換閾值
有水平或垂直方向的光斑型號
13 mm +- 3 mm 靈活操作范圍
***高開關頻率高達 22 kHz / 響應時間 20 µs
由鍍鎳金屬制成的小型緊湊外殼，IP67 和 IP69K 以及 ECOLAB

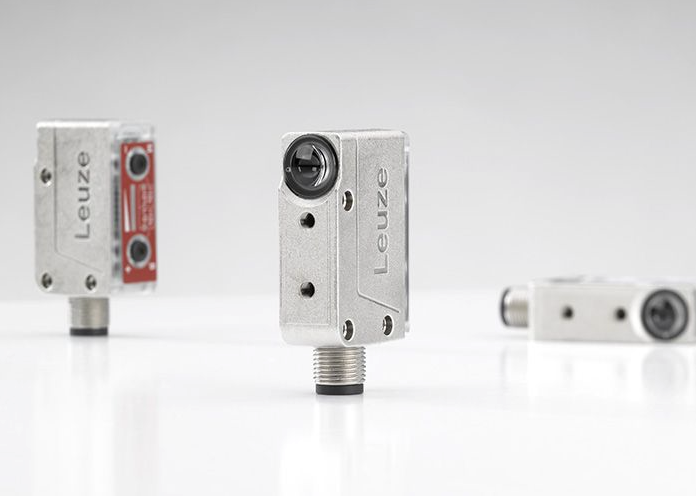

雙倍選擇：白光和 RGB 色標傳感器
根據包裝特性，白光或 RGB 可以在對比度識別中提供優勢。為了在選擇色標傳感器解決方案時為我們的客戶提供充分的靈活性，我們將 KRT 18B 產品組合的數量翻倍，并在我們的創新系列中添加具有智能 1 點示教功能的白光型號。除了高防護等級 IP67 和 IP69K 外，優雅的超小外殼還提供 ECOLAB 認證，可在惡劣環境中使用。我們的色標傳感器可以承受密集的清潔周期而不會出現任何問題。
內部 IO-
KRT 18B 系列色標傳感器采用創新的雙重操作方案：根據客戶偏好，通過 IO-
可以使用 IO-
通過 IO-

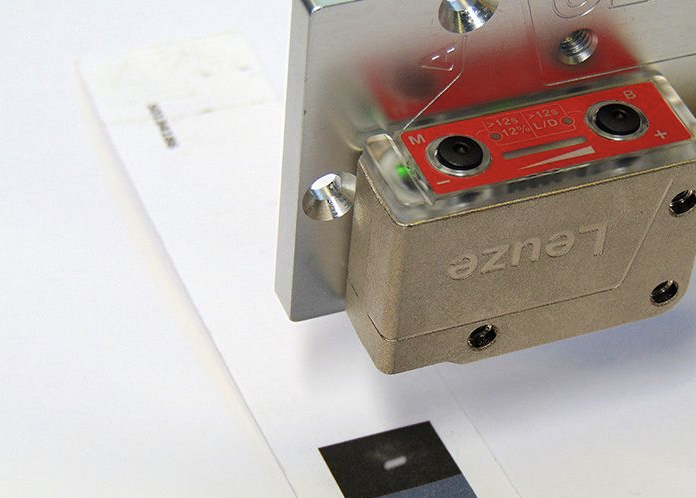

每種應用都需要對傳感器采用不同的調整程序。通過示教按鈕輕松調節，通過電纜或 IO-
靜態 2 點示教：在傳送帶靜止時，傳感器先示教標記，然后示教背景 - 或反之。切換閾值位于兩個信號值之間，可以通過進一步示教將其更加靠近標記。
動態 2 點示教：在傳送帶運行時，按下示教按鈕打開功能窗口。一旦多個標記經過了傳感器下方，再次按下示教按鈕將功能關閉。在這種情況下，也可以通過進一步示教將切換閾值設置得更接近標記。
靜態 1 點示教：在傳送帶靜止時，傳感器對準背景并進行示教。任何偏離此信號的標記都被識別為對比標記�？梢酝ㄟ^重新示教來改變切換閾值。
應用

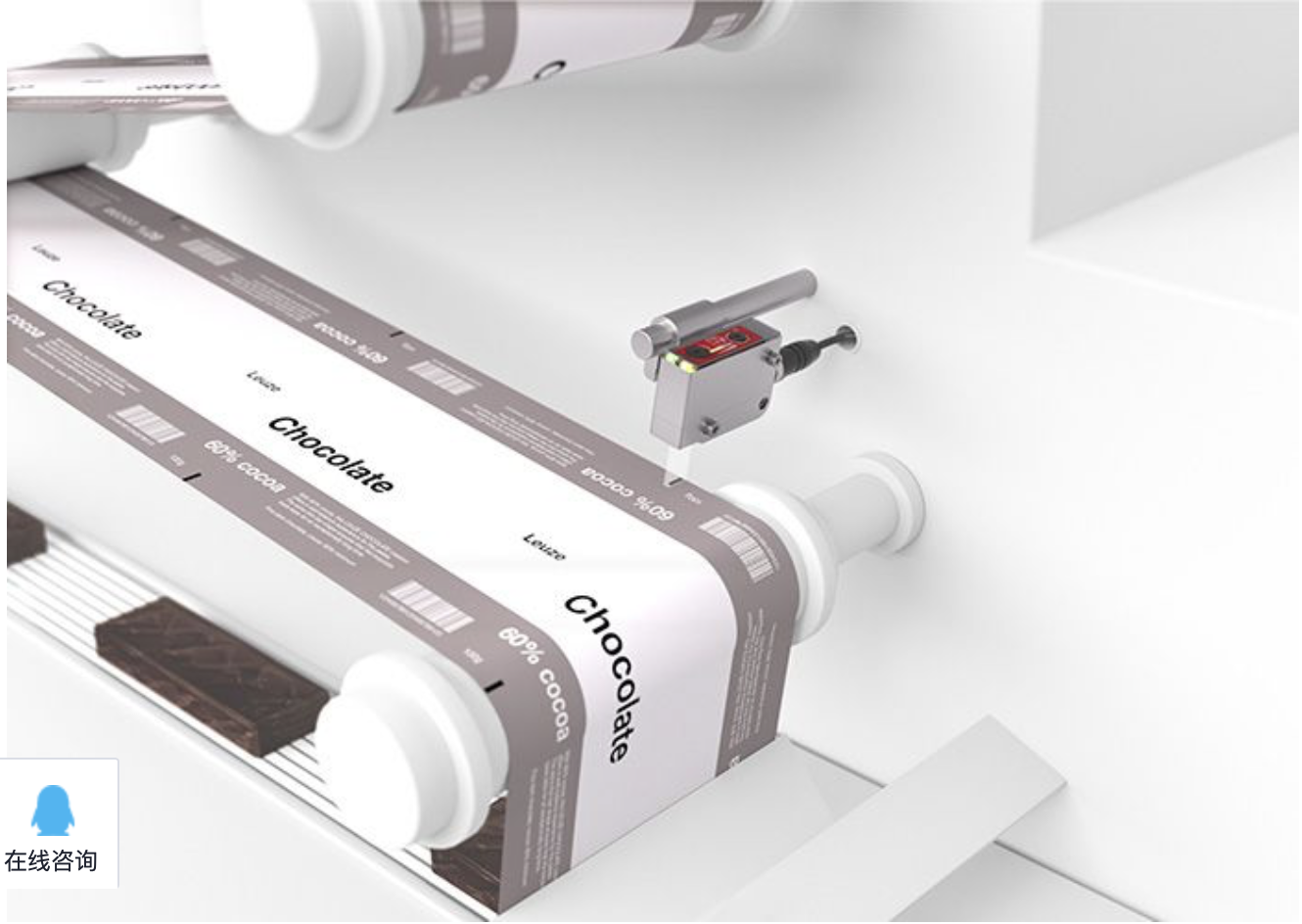

薄膜進給過程中包裝薄膜的切割痕跡識別
要求：
在水平式管狀袋包裝設備中，產品被纏繞包裝。包裝薄膜必須按尺寸準確切割。包裝薄膜通過識別對比標記進行節拍處理，對比標記可能有不同的顏色，有時僅與薄膜上的印刷圖案略有不同。
解決方案：
全新的白光規格 KRT 18BW 色標傳感器能夠可靠識別各種顏色的對比標記，即使在有光澤的背景上也是如此。同時，動態 2 點示教可以在薄膜運行時完成傳感器設置。可以使用跟蹤功能來補償褪色的印刷標記，例如靠近薄膜卷末端的印刷標記。

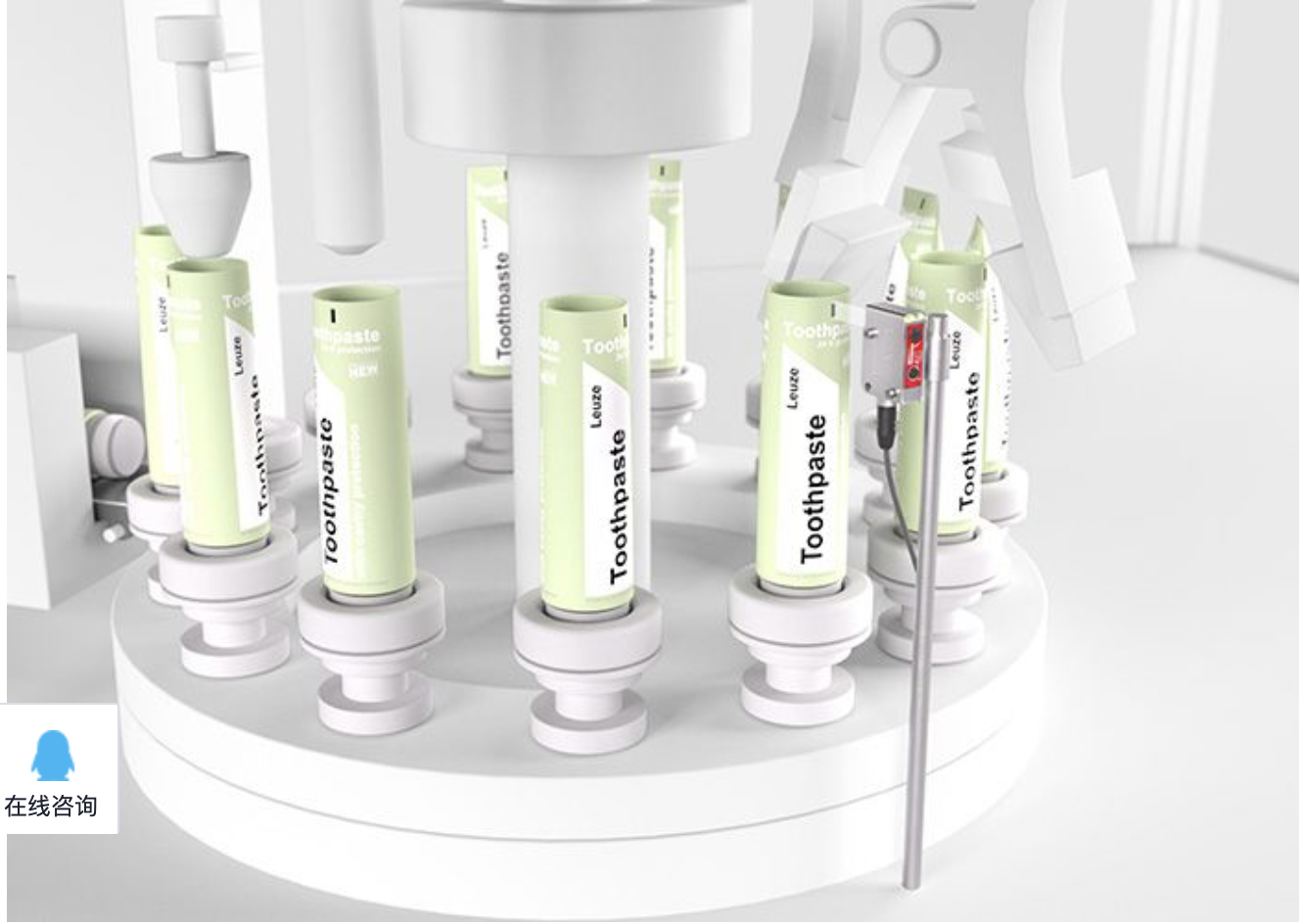

在灌裝設備中用于管對齊的色標識別
要求：
在包裝系統里，牙膏灌裝到塑料管中。在管末端壓制封口之前，管體必須正確對齊。由于管體旋轉，從物體到傳感器的距離可能會有幾毫米波動。
解決方案：
即使距物體的掃描范圍變化 20%，KRT 18BW 也能夠可靠工作。在均勻背景下，白光型號還可以識別不同顏色的對比標記，從而節省時間和精力，尤其是在更改配方時。
技術特性
| 特征 | KRT 18B Standard | KRT 18B Teach | KRT 18B Multiturn | KRT 18B Tracking | KRT 18B Speed | KRT 18B Analog |
| 設置 | 示教 | 示教 | 主軸 | 示教 | 示教 | 主軸 |
| 條狀圖 | 否 | 是 | 是 | 是 | 是 | 是 |
| 光源 | RGB（紅/綠/藍） 白光 |
RGB（紅/綠/藍） 白光 |
RGB（紅/綠/藍） 白光 |
RGB（紅/綠/藍） 白光 |
RGB（紅/綠/藍） 白光 |
RGB（紅/綠/藍） |
| 開關頻率 | 15 kHz | 15 kHz | 15 kHz | 15 kHz | 22 kHz | 15 kHz |
| 響應時間 | 33 µs | 33 µs | 33 µs | 33 µs | 22,5 µs | 100 µs |
| IO- |
否 | 是 | 否 | 是 | 是 | 否 |
| 操作范圍 | 13 ± 3 mm | 13 ± 3 mm | 13 ± 3 mm | 13 ± 3 mm | 13 ± 3 mm | 13 ± 3 mm |
| 開關量輸出 | PNP, NPN | Push-Pull (IO- |
Push-Pull (IO- |
Push-Pull (IO- |
||
| IO- |
- | V1.1 (COM2) | V1.1 (COM2) | V1.1 (COM2) | ||
| 操作 | 2電位計：
|
2電位計：
|
2電位計：
|
2電位計：
|
||
| 防護等級 | IP 67 | IP 67 | IP 67 | IP 67 | ||
| 認證 | CE, UL | CE, UL | CE, UL, ECOLAB | CE, UL, ECOLAB | ||
| 連接 | M12 4針 | M12 4針 | M12 4針 | M12 4針 | M12 4針 | M12 4針 |
| 溫度范圍 | -40°C 至 +60°C | -40°C 至 +60°C | -40°C 至 +60°C | -40°C 至 +60°C | -40°C 至 +60°C | -40°C 至 +60°C |
