產品參數




產品名稱：S7-300

產品類別： 核心產品

詳細介紹：



S7-300



模塊化微型PLC系統，滿足中、小規模的性能要求

各種性能的模塊可以非常好地滿足和適應自動化控制任務

簡單實用的分布式結構和多界面網絡能力，應用十分靈活

方便用戶和簡易的無風扇設計

當控制任務增加時，可自由擴展

大量的集成功能使它功能非常強勁

S7-300F



故障安全型自動化系統，滿足工廠日益增加的安全需求

基于S7-300

可以連接帶有安全相關模塊的ET200S和ET200M分布式I/O 站；采用PROFIsafe協議通過 PROFIBUS DP進行與安全相關的通訊。

此外，還有用于與安全無關應用的標準模塊

一般技術參數



防護等級



符合 IEC 60 529 的防護等級 IP20



環境溫度





水平安裝

0 … 60 °C



垂直安裝

0 … 40 °C



相對濕度



5 ~ 95 %，無冷凝

（按IEC 61131-2的相對濕度嚴重程度等級2）



大氣壓力



795 … 1080 hPa



隔離





24 V DC 電路

測試電壓 500 V DC



230 V AC 電路

測試電壓 1460 V AC



電磁兼容性



EMC 法則要求：





抗干擾，依照 IEC 61000-6-2，測試，依照 IEC 61000-4-2, 61000-4-3, IEC 61000-4-4, IEC 61000-4-5, IEC 61000-4-6





發射沖突，依照EN 50081-2，測試，依照EN 55011，A級，1組



機械額定值





振動，測試條件符合

IEC 60068, Part 2-6/10 up 58 Hz;

恒定幅度 0.075 mm；58-150 Hz；

恒定加速度 1 g；

振動周期： 在三個互相垂直軸的每個方向上，每根軸為 10 個振動周期。



沖擊，按照/通過進行測試

IEC 60068, Part 2-27/半正弦：

沖擊遷都 15 g（峰值），持續時間 11 ms



中央處理單元（CPU）

緊湊型 CPU

CPU 312C 6ES73125BE030AB0

CPU 313C 6ES73135BF030AB0

CPU 313C-2 PtP 6ES73136BF030AB0

CPU 313C-2 DP 6ES73136CF030AB0

CPU 314C-2 PtP 6ES73146BG030AB0

CPU 314C-2 DP 6ES73146CG030AB0

標準型 CPU

CPU 312 6ES73121AE130AB0

CPU 314 6ES73141AG130AB0

CPU 315-2 DP 6ES73152AG100AB0

CPU 317-2 DP 6ES73172AJ100AB0

PN CPU

CPU 315-2 PN/DP 6ES73152EH130AB0

CPU 317-2 PN/DP 6ES73172EK130AB0

CPU 319-3 PN/DP 6ES73183EL000AB0

數字量模塊

SM 321 數字量輸入模塊

16 點輸入， 24VDC 6ES73211BH020AA0

16 點輸入， 24VDC，低態有效 6ES73211BH500AA0

32 點輸入， 24VDC 6ES73211BL000AA0

64 點輸入， 24VDC，低態有效 6ES73211BP000AA0

16 點輸入， 24-48VDC 6ES73211CH000AA0

16 點輸入， 48-125VDC 6ES73211CH200AA0

16 點輸入， 24VDC，用于等時線模式下運行 6ES73211BH100AA0

32 點輸入， 120VAC 6ES73211EL000AA0

8 點輸入， 120/230VAC 6ES73211FF010AA0

8 點輸入， 120/230VAC，各輸入點隔離 6ES73211FF100AA0

16 點輸入， 120/230VAC 6ES73211FH000AA0

16 點輸入， 24VDC，用于等時同步模式下運行，具有診斷能力 6ES73217BH010AB0

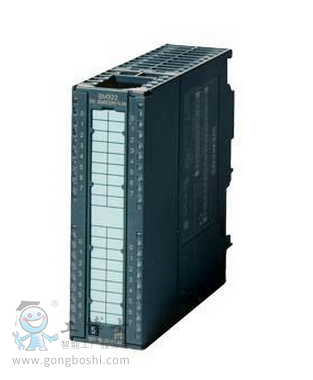

SM 322 數字量輸出模塊

8 點輸出， 24VDC， 2A 6ES73221BF010AA0

16 點輸出， 24VDC， 0.5A 6ES73221BH010AA0

16 點輸出， 24VDC， 0.5A，高速 6ES73221BH100AA0

32 點輸出， 24VDC， 0.5A 6ES73221BL000AA0

8 點輸出， 24VDC， 0.5A，診斷能力 6ES73228BF000AB0

64 點輸出， 24VDC， 0.3A 6ES73221BP000AA0

64 點輸出， 24VDC， 0.3A 6ES73221BP500AA0

16 點輸出， 24/48VDC， 0.5A 6ES73225GH000AB0

8 點輸出， 48-125VDC， 1.5A 6ES73221CF000AA0

8 點輸出， 120/230VAC， 1A 6ES73221FF010AA0

8 點輸出， 120/230VAC， 2A 6ES73225FF000AB0

16 點輸出， 120/230VAC， 1A 6ES73221FH000AA0

32 點輸出， 120VAC， 1A 6ES73221FL000AA0

8 點輸出，繼電器， 2A 6ES73221HF010AA0

8 點輸出，繼電器， 5A 6ES73221HF100AA0

8 點輸出，繼電器， 5A，帶過壓RC 濾波器保護 6ES73225HF000AB0

16 點輸出，繼電器， 8A 6ES73221HH010AA0

SM 323 數字量輸入/ 輸出模塊

8 輸入， 8 輸出 6ES73231BH010AA0

16 輸入， 16 輸出 6ES73231BL000AA0

SM 327 數字量輸入/ 輸出模塊

8 點輸入， 8 點輸入或輸出( 可設置) 6ES73271BH000AB0

模擬量模塊

SM 331 模擬量輸入模塊

8 點輸入， 13 位分辨率 6ES73311KF010AB0

8 點輸入， 9/12/14 位分辨率 6ES73317KF020AB0

2 點輸入， 9/12/14 位分辨率 6ES73317KB020AB0

8 點輸入，增強型16 位分辨率 6ES73317NF000AB0

8 點輸入，增強型16 位分辨率， 4 通道模式 6ES73317NF100AB0

8 點輸入， 14 位分辨率，用于等時模式下運行 6ES73317HF010AB0

8 點輸入，用于熱電阻 6ES73317PF010AB0

8 點輸入，用于熱電偶 6ES73317PF110AB0

SM 332 模擬量輸出模塊

4 路輸出 6ES73325HD010AB0

4 路輸出， 16 位 6ES73327ND020AB0

2 路輸出 6ES73325HB010AB0

8 路輸出 6ES73325HF000AB0

SM 335 快速模擬量輸入/ 輸出模塊 6ES73357HG010AB0

功能模塊

PROFIBUS 模塊 IM 174 6ES71740AA000AA0

FM 350-1 計數器模塊 6ES73501AH030AE0

FM 350-2 計數器模塊 6ES73502AH000AE0

FM 351 定位模塊 6ES73511AH010AE0

FM 352 電子凸輪控制器 6ES73521AH020AE0

FM 352-5 高速布爾處理器

帶有漏型輸出 6ES73525AH000AE0

帶有源性輸出 6ES73525AH100AE0

FM 355 閉環控制模塊

FM 355 C 控制器模塊 6ES73550VH100AE0

FM 355 S 控制器模塊 6ES73551VH100AE0

FM 355-2 閉環溫度控制模塊

FM 355-2 C 溫度控制器 6ES73552CH000AE0

FM 355-2 S 溫度控制器模塊 6ES73552SH000AE0

SM 338 POS 輸入模塊 6ES73384BC010AB0

特殊模塊

SM 374 仿真模塊 6ES73742XH010AA0

DM 370 占位模塊 6ES73700AA010AA0

CP 340

帶一個RS 232C(V.24) 接口 6ES73401AH020AE0

帶一個20mA(TTY) 接口 6ES73401BH020AE0

帶一個 RS 422/485 (X.27) 接口 6ES73401CH020AE0

CP 341

帶一個RS 232C(V.24) 接口 6ES73411AH010AE0

帶一個20mA(TTY) 接口 6ES73411BH010AE0

帶一個 RS 422/485 (X.27) 接口 6ES73411CH010AE0

CP 343-2 6GK73432AH000XA0

CP 343-2 P 6GK73432AH100XA0

CP 342-5 6GK73425DA020XE0

CP 342-5 FO 6GK73425DF000XE0

CP 343-5 6GK73435FA010XE0

接口模塊

IM 360 接口模塊 6ES73603AA010AA0

IM 361 接口模塊 6ES73613CA010AA0

電源模塊

PS 307

120/230 V AC /24 V DC ； 2 A 6ES73071BA000AA0

120/230 V AC /24 V DC ； 5 A 6ES73071EA000AA0

120/230 V AC /24 V DC ； 10 A 6ES73071KA010AA0

故障安全型 CPU

CPU 315F-2 DP 6ES73156FF010AB0

CPU 315F-2 PN/DP 6ES73152FH130AB0

CPU 317F-2 DP 6ES73176FF030AB0

CPU 317F-2 PN/DP 6ES73172FK130AB0

CPU 319F-2 PN/DP 6ES73183FL000AB0

S7 F 分布式安全選件包，一年浮動授權 6ES78331FC020YA5

S7 F 分布式安全選件包升級版 6ES78331FC020YE5

F 數字量/ 模擬量模塊

SM 326 F 數字量輸入模塊- 安全集成

24 點輸入， 24V DC 6ES73261BK010AB0

8 點輸入， 24V DC， NAMUR 6ES73261RF000AB0

SM 326 F 數字量輸出模塊- 安全集成

10 點輸出， 24 V DC， 2 A 6ES73262BF010AB0

8 點輸出， 24 V DC， 2A 6ES73262BF400AB0

SM 336 F 模擬量輸出模塊- 安全集成

6 路輸入， 14 位 6ES73361HE000AB0

6 路輸入， 16 位， HART 6ES73361GE000AB0

技術功能型 CPU

CPU 315T-2 DP 6ES73156TG100AB0

CPU 317T-2 DP 6ES73176TJ100AB0

S7 Technology V3.0 6ES78641CC300YX0
