符合標準：GB14048.11-2008
污染等級：Ⅲ級
工作溫度：-5°C to +40°C
電器級別：CB、PC級
使用類別：AC-33B/AC-33iB
獲得CCC證書并通過EMC電磁兼容性測試

CB級轉換開關電器

具備短路及過載保護功能
>電流等級1-1600A
>執行元件iC65微型斷路器，NSX、NS塑殼斷路器
>具備較高的短路分?jǐn)嗄芰?br /> >可配置多種脫扣器，滿足不同場所需求
>具備高限流特性，經濟的選擇性

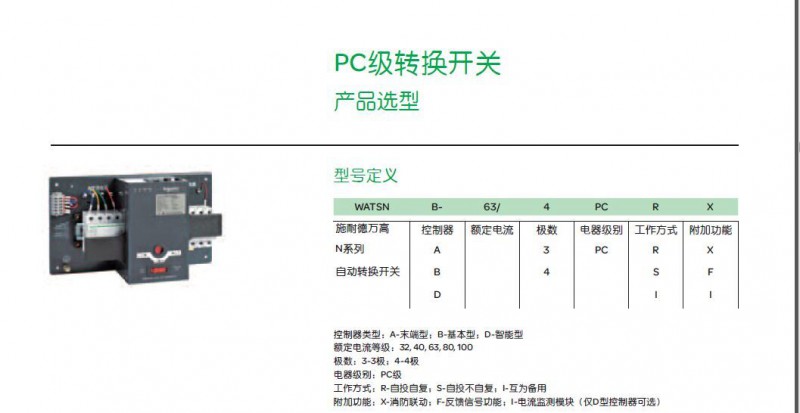

PC級轉換開關電器

接通、承載，但不用于分?jǐn)喽搪冯娏?br /> >電流等級32-1600A
>執行原件INT及NSX-NA負荷隔離開關
>具備較高短路接通及短時耐受能力

施耐德萬高雙電源WATSNA-63/6 2CBR(C65N-C) 2p 6A

施耐德萬高雙電源WATSNA-63/10 2CBR(C65N-C) 2p 10A

施耐德萬高雙電源WATSNA-63/16 2CBR(C65N-C) 2p 16A

施耐德萬高雙電源WATSNA-63/20 2CBR(C65N-C) 2p 20A

施耐德萬高雙電源WATSNA-63/32 2CBR(C65N-C) 2p 32A

施耐德萬高雙電源WATSNA-63/40 2CBR(C65N-C) 2p 40A

施耐德萬高雙電源WATSNA-63/63 2CBR(C65N-C) 2p 63A

施耐德萬高雙電源WATSNA-63/6 2CBR(C65N-D) 2p 6A

施耐德萬高雙電源WATSNA-63/10 2CBR(C65N-D) 2p 10A

施耐德萬高雙電源WATSNA-63/16 2CBR(C65N-D) 2p 16A

施耐德萬高雙電源WATSNA-63/20 2CBR(C65N-D) 2p 20A

施耐德萬高雙電源WATSNA-63/32 2CBR(C65N-D) 2p 32A

施耐德萬高雙電源WATSNA-63/40 2CBR(C65N-D) 2p 40A

施耐德萬高雙電源WATSNA-63/63 2CBR(C65N-D) 2p 63A

施耐德萬高雙電源WATSNA-63/6 3CBR(C65N-C) 3P 6A

施耐德萬高雙電源WATSNA-63/10 3CBR(C65N-C) 3P 10A

施耐德萬高雙電源WATSNA-63/16 3CBR(C65N-C) 3P 16A

施耐德萬高雙電源WATSNA-63/20 3CBR(C65N-C) 3P 20A

施耐德萬高雙電源WATSNA-63/32 3CBR(C65N-C) 3P 32A

施耐德萬高雙電源WATSNA-63/40 3CBR(C65N-C) 3P 40A

施耐德萬高雙電源WATSNA-63/63 3CBR(C65N-C) 3P 63A

施耐德萬高雙電源WATSNA-63/6 3CBR(C65N-D) 3P 6A

施耐德萬高雙電源WATSNA-63/10 3CBR(C65N-D) 3P 10A

施耐德萬高雙電源WATSNA-63/16 3CBR(C65N-D) 3P 16A

施耐德萬高雙電源WATSNA-63/20 3CBR(C65N-D) 3P 20A

施耐德萬高雙電源WATSNA-63/32 3CBR(C65N-D) 3P 32A

施耐德萬高雙電源WATSNA-63/40 3CBR(C65N-D) 3P 40A

施耐德萬高雙電源WATSNA-63/63 3CBR(C65N-D) 3P 63A

施奈德自動轉換開關WATSNB-63/6 3CBR(C65N-C) 3P 6A

施奈德自動轉換開關WATSNB-63/10 3CBR(C65N-C) 3P 10A

施奈德自動轉換開關WATSNB-63/16 3CBR(C65N-C) 3P 16A

施奈德自動轉換開關WATSNB-63/20 3CBR(C65N-C) 3P 20A

施奈德自動轉換開關WATSNB-63/32 3CBR(C65N-C) 3P 32A

施奈德自動轉換開關WATSNB-63/40 3CBR(C65N-C) 3P 40A

施奈德自動轉換開關WATSNB-63/63 3CBR(C65N-C) 3P 63A

施奈德自動轉換開關WATSNB-63/6 3CBR(C65N-D) 3P 6A

施奈德自動轉換開關WATSNB-63/10 3CBR(C65N-D) 3P 10A

施奈德自動轉換開關WATSNB-63/16 3CBR(C65N-D) 3P 16A

施奈德自動轉換開關WATSNB-63/20 3CBR(C65N-D) 3P 20A

施奈德自動轉換開關WATSNB-63/32 3CBR(C65N-D) 3P 32A

施奈德自動轉換開關WATSNB-63/40 3CBR(C65N-D) 3P 40A

施奈德自動轉換開關WATSNB-63/63 3CBR(C65N-D) 3P 63A

施奈德自動轉換開關WATSND-63/6 3CBR(C65N-C) 3P 6A

施奈德自動轉換開關WATSND-63/10 3CBR(C65N-C) 3P 10A

施奈德自動轉換開關WATSND-63/16 3CBR(C65N-C) 3P 16A

施奈德自動轉換開關WATSND-63/20 3CBR(C65N-C) 3P 20A

施奈德自動轉換開關WATSND-63/32 3CBR(C65N-C) 3P 32A

施奈德自動轉換開關WATSND-63/40 3CBR(C65N-C) 3P 40A

施奈德自動轉換開關WATSND-63/63 3CBR(C65N-C) 3P 63A

施奈德自動轉換開關WATSND-63/6 3CBR(C65N-D) 3P 6A

施耐德萬高雙電源WATSND-63/10 3CBR(C65N-D) 3P 10A

施耐德萬高雙電源WATSND-63/16 3CBR(C65N-D) 3P 16A

施耐德萬高雙電源WATSND-63/20 3CBR(C65N-D) 3P 20A

施耐德萬高雙電源WATSND-63/32 3CBR(C65N-D) 3P 32A

施耐德萬高雙電源WATSND-63/40 3CBR(C65N-D) 3P 40A

施耐德萬高雙電源WATSND-63/63 3CBR(C65N-D) 3P 63A

施耐德萬高雙電源WATSNA-63/6 4CBR(C65N-C) 4p 6A

施耐德萬高雙電源WATSNA-63/10 4CBR(C65N-C) 4p 10A

施耐德萬高雙電源WATSNA-63/16 4CBR(C65N-C) 4p 16A

施耐德萬高雙電源WATSNA-63/20 4CBR(C65N-C) 4p 20A

施耐德萬高雙電源WATSNA-63/32 4CBR(C65N-C) 4p 32A

施耐德萬高雙電源WATSNA-63/40 4CBR(C65N-C) 4p 40A

施奈德手動轉換開關WATSNA-63/63 4CBR(C65N-C) 4p 63A

施奈德手動轉換開關WATSNA-63/6 4CBR(C65N-D) 4p 6A

施奈德手動轉換開關WATSNA-63/10 4CBR(C65N-D) 4p 10A

施奈德手動轉換開關WATSNA-63/16 4CBR(C65N-D) 4p 16A

施奈德手動轉換開關WATSNA-63/20 4CBR(C65N-D) 4p 20A

施奈德手動轉換開關WATSNA-63/32 4CBR(C65N-D) 4p 32A

施奈德手動轉換開關WATSNA-63/40 4CBR(C65N-D) 4p 40A

施奈德手動轉換開關WATSNA-63/63 4CBR(C65N-D) 4p 63A

施奈德手動轉換開關WATSNB-63/6 4CBR(C65N-C) 4p 6A

施奈德手動轉換開關WATSNB-63/10 4CBR(C65N-C) 4p 10A

施奈德手動轉換開關WATSNB-63/16 4CBR(C65N-C) 4p 16A

施奈德自動轉換開關WATSNB-63/20 4CBR(C65N-C) 4p 20A

施奈德自動轉換開關WATSNB-63/32 4CBR(C65N-C) 4p 32A

施奈德自動轉換開關WATSNB-63/40 4CBR(C65N-C) 4p 40A

施奈德自動轉換開關WATSNB-63/63 4CBR(C65N-C) 4p 63A

施奈德自動轉換開關WATSNB-63/6 4CBR(C65N-D) 4p 6A

施奈德自動轉換開關WATSNB-63/10 4CBR(C65N-D) 4p 10A

施奈德自動轉換開關WATSNB-63/16 4CBR(C65N-D) 4p 16A

施奈德自動轉換開關WATSNB-63/20 4CBR(C65N-D) 4p 20A

施奈德自動轉換開關WATSNB-63/32 4CBR(C65N-D) 4p 32A

施奈德手動轉換開關WATSNB-63/40 4CBR(C65N-D) 4p 40A

施奈德手動轉換開關WATSNB-63/63 4CBR(C65N-D) 4p 63A

施耐德萬高雙電源WATSND-63/6 4CBR(C65N-C) 4p 6A

施耐德萬高雙電源WATSND-63/10 4CBR(C65N-C) 4p 10A

施耐德萬高雙電源WATSND-63/16 4CBR(C65N-C) 4p 16A

施耐德萬高雙電源WATSND-63/20 4CBR(C65N-C) 4p 20A

施耐德萬高雙電源WATSND-63/32 4CBR(C65N-C) 4p 32A

施耐德萬高雙電源WATSND-63/40 4CBR(C65N-C) 4p 40A

施耐德萬高雙電源WATSND-63/63 4CBR(C65N-C) 4p 63A

施耐德萬高雙電源WATSND-63/6 4CBR(C65N-D) 4p 6A

施耐德萬高雙電源WATSND-63/10 4CBR(C65N-D) 4p 10A

施耐德萬高雙電源WATSND-63/16 4CBR(C65N-D) 4p 16A

施耐德萬高雙電源WATSND-63/20 4CBR(C65N-D) 4p 20A

施耐德萬高雙電源WATSND-63/32 4CBR(C65N-D) 4p 32A

施奈德手動轉換開關WATSND-63/40 4CBR(C65N-D) 4p 40A

施奈德手動轉換開關WATSND-63/63 4CBR(C65N-D) 4p 63A

三．工作原理

當常用電源正常，功能鍵置于自動檔時，備用斷路器分、常用斷路器合，以保護常用電源接通負載。當常用電源A一相或三相全部電壓中斷時，ATS將負載從常用電源轉換到備用電源(當備用電源有正常電壓時)，并在常用電源恢復至正常時，又將備用電源轉換至常用電源。具體安裝方式如下
