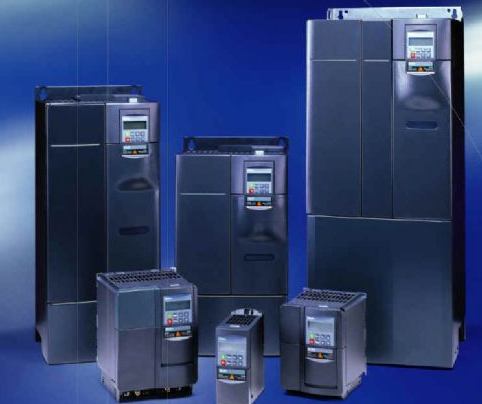

MICROMASTER 420 參數表 1-6

1.3  參數的說明

說明：

用 BOP 或 AOP 操作板看不到第 4 訪問級的參數。

r0000 驅動裝置的顯示 *小值：-

數據類型：U16 單位： - 缺省值：-

參數組：常用 *大值：-

顯示用戶選定的由 P0005 定義的輸出數據。

說明：

按下“Fn”鍵并持續 2 秒，用戶就可看到直流回路電壓，輸出電流和輸出頻率的數值，以及選定的 r0000 設定值（在

P0005 中定義）。

r0002 驅動裝置的狀態 *小值：-

數據類型：U16 單位： - 缺省值：-

參數組：命令 *大值：-

顯示驅動裝置的實際狀態。

可能的顯示值：

0 調試方式（P0010 != 0）

1 驅動裝置運行準備就緒

2 驅動裝置故障

3 驅動裝置正在起動（直流回路預充電）

4 驅動裝置正在運行

5 停車（斜坡函數正在下降）

關聯：

狀態 3 只能在直流回路預充電，并且安裝了由外部電源供電的通訊板時才能看到。

P0003 用戶訪問級 *小值：0

CStat： CUT 數據類型：U16 單位： - 缺省值：1

參數組： 常用 使能有效：立即 快速調試：否 *大值：4

本參數用于定義用戶訪問參數組的等級。對于大多數簡單的應用對象，采用缺省設定值（標準模式）就可以滿足要求了。

可能的設定值：

0 用戶定義的參數表-有關使用方法的詳細情況請參看 P0013 的說明

1 標準級：可以訪問*經常使用的一些參數。

2 擴展級：允許擴展訪問參數的范圍，例如變頻器的 I/O 功能。

3 專家級：只供專家使用。

4 維修級：只供授權的維修人員使用-具有密碼保護。

P0004 參數過濾器 *小值：0

CStat： CUT 數據類型：U16 單位： - 缺省值：0

參數組： 常用 使能有效：立即 快速調試：否 *大值：22

按功能的要求篩選（過濾）出與該功能有關的參數，這樣，可以更方便地進行調試。

舉例：

P0004 = 22 選定的功能是，只能看到 PID 參數。

可能的設定值：

0  全部參數

2  變頻器參數

3  電動機參數

7  命令，二進制 I/O

8  ADC（模 - 數轉換）和 DAC（數 - 模轉換）

10 設定值通道 / RFG（斜坡函數發生器）

12 驅動裝置的特征

13 電動機的控制

20 通訊

21 報警 / 警告 / 監控

22 工藝參量控制器（例如 PID）
