技術參數
◆ 輸入電壓： 3AC380V±15%

◆ 功率范圍：18.5kW~315kW

◆ 輸入頻率：47~63Hz，功率因素≥95%

◆ 控制方式：無PG矢量控制和V/F控制，其中V/F控制有直線型、多點型和多次冪次方三種曲線
◆ 運行指令來源：面板給定、端子給定和RS485通訊給定
◆  頻率給定來源：面板數字給定、模擬量給定、RS485串行通訊給定、多段速簡易PLC給定、PID給定等
◆ 過載能力：B型：150%額定電流60s、180%額定電流10s,P型120%額定電流60s、150%額定電流10s
◆ 啟動轉矩：0.5Hz/150%（無PG矢量控制（SVC）），速度范圍1：100（SVC），速度控制精度±0.5%（SVC）
◆ 載波頻率：1.0kHz~15.0kHz，并可根據溫度和負載特性進行自動調整
◆ 頻率分辨率：數字給定為0.01Hz，模擬量給定為*高頻率乘以0.1%

◆ 轉矩提升：手動轉矩提升0~30%

◆ 制動：啟動時直流制動和停機時直流制動
◆ 簡易PLC及多段速運行：通過內置PLC或控制端子*多可實現16段速運行
◆ 內置過程PID：方便實現過程量（壓力、溫度、流量等）的閉環控制
◆ 自動電壓調整：當電網電壓波動時能自動保持輸出電壓的恒定
◆ 可多臺變頻器共用直流母線，能量自動均衡
◆ 輸入輸出端子：6路DI輸入端子，可擴展端子4路，其中含一路高速脈沖端子；
                             1路數字輸出端子，2路繼電器輸出端子和1路可擴展高速脈沖端子；
                             模擬輸入輸出各2路，同時可擴展2路
◆ LED可顯示設定頻率、輸出頻率、輸出電壓、輸出電流等參數

選型表

外形尺寸

產品概述

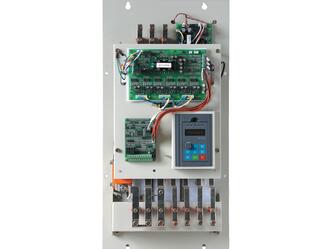

       BD336系列高性能矢量變頻器是我公司根據市場要求設計的一款開放型結構的變頻器，專門為用戶配合電氣控制柜安裝使用設計，具有獨立風道法蘭式安裝和上進下出接線方式等特點，安裝方便，美觀可靠。

產品特征
◆ 兩種速度控制方式：無PG矢量控制（SVC）、V/F控制
◆ 8段簡易PLC功能、多段速控制和PID控制
◆ 支持多種頻率設定：數字設定、模擬量設定、PID設定、RS485通訊設定
◆ I/O端子可自由編程，根據用戶需要組合出多種工作模式
◆ 具備跳躍頻率控制功能，可有效抑制機械共振，使系統更加穩定可靠
◆ 具備瞬時掉電保持功能，可避免因瞬時掉電停機而影響生產
◆ 過轉矩檢測功能
◆ 自動電壓調整功能，有效解決大功率電機低頻振蕩問題
◆ 提供多種故障保護功能：過流、過壓、欠壓、過熱、過載、缺相等保護功能
◆ 全新的結構設計：美觀大方，散熱更好
◆ 全新的硬件設計：質量更加穩定可靠
◆ 內置轉速跟蹤功能：可實現對旋轉中的電機無沖擊平滑啟動
◆ 主輔頻率和運行命令均可切換
◆ 16段速，每一段速加減速可調

銘牌
l BD336高性能開放式結構變頻器銘牌

l 規格型號

l 機構示意圖

應用場合

◆ 適用于采礦、冶金、石化等行業集中控制系統
◆ 可適合裝GGD、GCS等標準控制柜、用戶自行設計的配電柜
