1.基本參數：
（1）輸入電壓:三相AC380V~480V（價格不含控制盤；防護等級IP20）
（2）功率范圍: 0.37千瓦至11千瓦; 0.37千瓦至22千瓦
（3）電源電壓: 三相, 200伏至240伏 ± 10% ；三相, 380伏至480伏 ± 10%
ABB標準傳動ACS310適用于變轉矩應用，例如增壓泵和離心式風機。該傳動的設計包括一些有益于泵和風機應用的特性，其中包括內置PID控制器和PFC（泵和風機控制），這些功能能夠根據壓力、流量或其他外部數據改變傳動的運行。該傳動還具有預編程的保護功能，例如預防性維護所需要的管道清潔。
2.ACS310型號代碼結構：

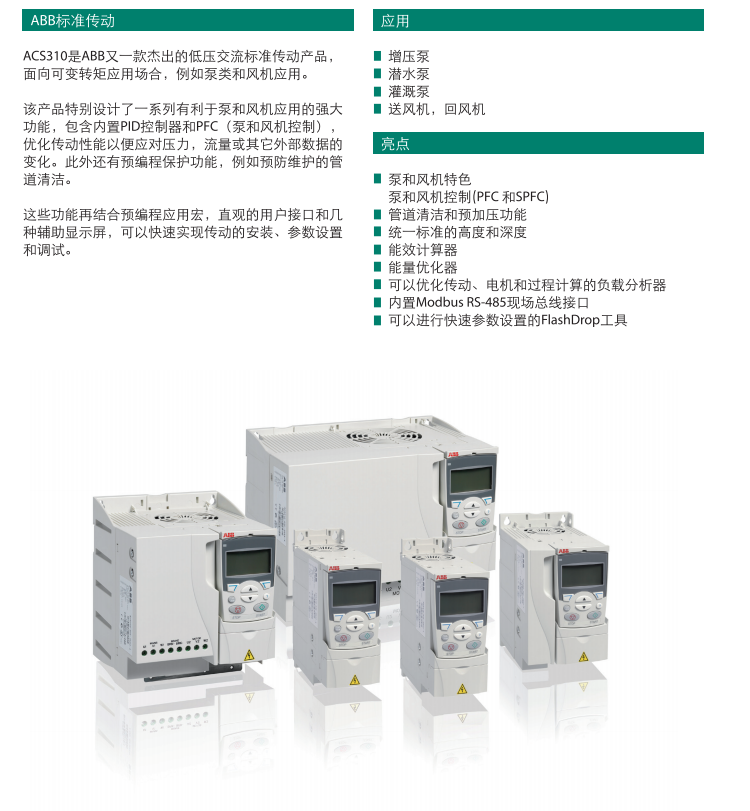

3.ACS310標準傳動，應用，亮點：
4.ACS310系列型號： 輸入電壓: 三相AC380V~480V（價格不含控制盤；防護等級IP20）
產品代號 產品型號 額定輸出電流 電機額定功率
3ABD0000039686 ACS310-03E-01A3-4 1.3 0.37
3ABD0000039686 ACS310-03E-02A1-4 2.1 0.55
3ABD0000039687 ACS310-03E-02A6-4 2.6 0.75
3ABD0000039688 ACS310-03E-03A6-4 3.6 1.1
3ABD0000039689 ACS310-03E-04A5-4 4.5 1.5
3ABD0000039690 ACS310-03E-06A2-4 6.2 2.2
3ABD0000039691 ACS310-03E-08A0-4 8.0 3
3ABD0000039692 ACS310-03E-09A7-4 9.7 4
3ABD0000039693 ACS310-03E-13A8-4 13.8 5.5
3ABD0000039694 ACS310-03E-17A2-4 17.2 7.5
3ABD0000039695 ACS310-03E-25A4-4 25.4 11
3ABD0000039696 ACS310-03E-34A1-4 34.1 15
3ABD0000039697 ACS310-03E-41A8-4 41.8 18.5
3ABD0000039698 ACS310-03E-48A4-4 48.4 22
5.ACS310系列可選件：
可選接口模塊
|
Option Name
|
Type
|
|
可選項名稱
|
型號
|
|
繼電器輸出擴展模塊 Relay Output Extension
|
MREL-01
|
|
遠程監控以太網適配器 Ethernet Adapter
|
SREA-01
|
|
快閃下載器 FlashDrop
|
MFDT-01
|
額外加裝EMC(RFI)濾波器
|
Type
|
Low Leakage Current RFI Type
|
RFI Type
|
|
型號
|
低漏電流濾波器型號
|
RFI濾波器型號
|
|
ACS310-03E-01A3-4
|
LRFI-31
|
RFI-32
|
|
ACS310-03E-02A1-4
|
LRFI-31
|
RFI-32
|
|
ACS310-03E-02A6-4
|
LRFI-31
|
RFI-32
|
|
ACS310-03E-03A6-4
|
LRFI-31
|
RFI-32
|
|
ACS310-03E-04A5-4
|
LRFI-31
|
RFI-32
|
|
ACS310-03E-06A2-4
|
LRFI-31
|
RFI-32
|
|
ACS310-03E-08A0-4
|
LRFI-32
|
RFI-32
|
|
ACS310-03E-09A7-4
|
LRFI-32
|
RFI-32
|
|
ACS310-03E-13A8-4
|
無
|
RFI-33
|
|
ACS310-03E-17A2-4
|
RFI-33
|
|
ACS310-03E-25A4-4
|
RFI-33
|
|
ACS310-03E-34A1-4
|
RFI-34
|
|
ACS310-03E-41A8-4
|
RFI-34
|
|
ACS310-03E-48A4-4
|
RFI-34
|
輸入和輸出電抗器選型
|
型號
|
輸入電抗器
|
輸出電抗器
|
|
ACS310-03E-01A3-4
|
CHK-01
|
ACS-CHK-B3
|
|
ACS310-03E-02A1-4
|
CHK-01
|
ACS-CHK-B3
|
|
ACS310-03E-02A6-4
|
CHK-01
|
ACS-CHK-B3
|
|
ACS310-03E-03A6-4
|
CHK-01
|
ACS-CHK-B3
|
|
ACS310-03E-04A5-4
|
CHK-02
|
ACS-CHK-C3
|
|
ACS310-03E-06A2-4
|
CHK-02
|
ACS-CHK-C3
|
|
ACS310-03E-08A0-4
|
CHK-02
|
NOCH0016-6x
|
|
ACS310-03E-09A7-4
|
CHK-03
|
NOCH0016-6x
|
|
ACS310-03E-13A8-4
|
CHK-03
|
NOCH0016-6x
|
|
ACS310-03E-17A2-4
|
CHK-04
|
NOCH0016-6x
|
|
ACS310-03E-25A4-4
|
CHK-04
|
NOCH0030-6x
|
|
ACS310-03E-34A1-4
|
CHK-05
|
NOCH0030-6x
|
|
ACS310-03E-41A8-4
|
CHK-06
|
NOCH0030-6x
|
|
ACS310-03E-48A4-4
|
CHK-06
|
NOCH0070-6x
|
