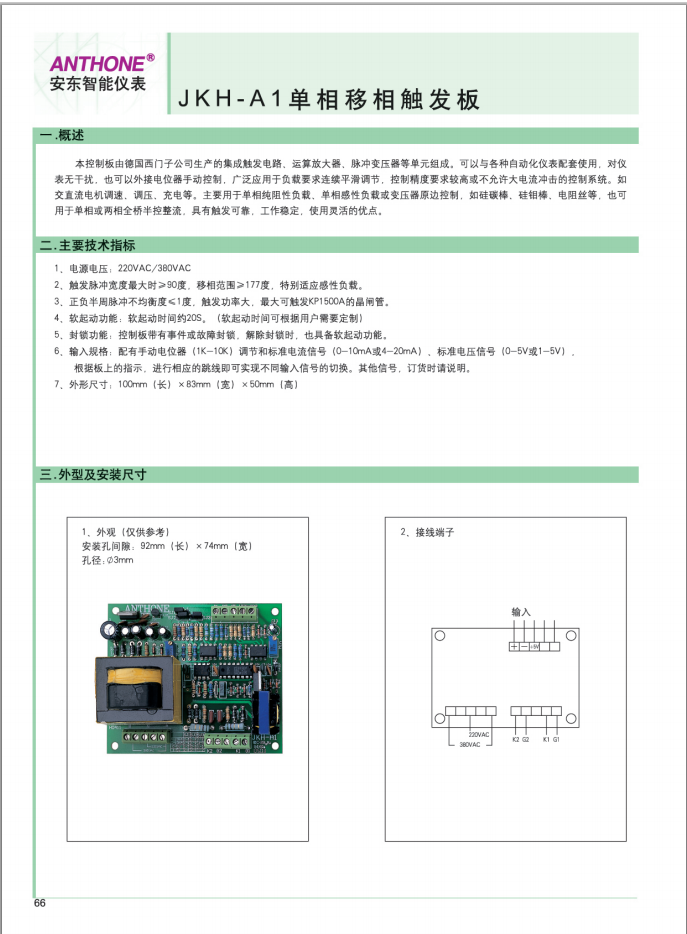

本控制板由德國西門子公司生產的集成觸發電路、運算放大器、脈沖變壓器等單元組成�？梢耘c各種自動化儀表配套使用,對儀表干擾,也可以外接電位器手動控制,廣泛用于負載要求連續平滑調節,控制精度要求較高或不允許大電流沖擊的控制系統.如交直流電機調速,調壓,充電等.主要用于單相純阻性負載、單相感性負載或變壓器原邊控制，也可用于單相或兩相全橋半控整流，具有觸發可靠，工作穩定，使用靈活的優點。

二、主要技術指標

1、 電源電壓:220VAC/380VAC
2、 觸發脈沖寬度*大時≥90度，移相范圍≥177度，特別適應感性負載。
3、 正負半周脈沖不均衡度≤1度，觸發功率大，*大可觸發KP1500A的晶閘管。
4、 軟起動功能：軟起動時間約20S。（軟起動時間可根據用戶需要定制）
5、 封鎖功能：控制板帶有事件或故障封鎖，如開爐門時，可以封鎖脈沖，使主回路的可控硅完全處于關斷狀態,解除封鎖時，也具備軟起動功能。
6、 輸入規格：配有手動電位器（1K-10K）調節和與儀表輸出信號相連的自動調節工作方式，自動化儀表輸出信號可為標準電流信號（0-10mA或4-20mA），也可為標準電壓信號（0-5V或1-5V），只需根據板上的指示，進行相應的跳線即可實現不同輸入信號的切換。如儀表輸出其他信號，定貨時請說明。
7、 外形尺寸：100mm（長）×83mm（寬）×50mm（高）
