性環境或測量介質具有腐蝕性的氣體及液體壓力，并通過儀表指針的觸點與設定指針的觸點
相接通（斷開）控制系統中電路的開關，以達到自動控制和發報警信號的目的。
本儀表可安裝 3 個或 4 個接點，其開關點的位置可通過表玻璃上的調節旋鈕設定。
本儀表可與各類膜片隔離器相連接，制成隔膜電接點壓力表，用于測量腐蝕性強、粘度
大、易結晶介質的壓力。
主要技術參數
儀表類型 普通型、耐震型（充油）
指示儀表直徑 φ 100mm；
指示精度 ± 1.5%、± 2.5%；
設定精度 ± 4% ；
測量范圍 正壓：0-0.4MPa ……0-60MPa；
及任何相關正負壓聯程；
接點形式 3 個或 4 個接點；
接點材質 ≥ 110V 銀鎳合金，≤ 36V 黃金
*高工作電壓 380V·AC 或 220V·DC；
*大電流 1A；
觸點功率 30VA；
儀表內機 SUS316；
外殼材料 SUS304；
儀表玻璃 有機玻璃、安全型雙層玻璃；
電接口 M20 × 1.5，6+PE（接地）端，
徑向安裝在儀表右側，軸向安裝在儀
表背后；
外殼防護等級 普通型：IP54 ，
耐震型：IP65；
環境溫度 普通型：-40～+70℃；
耐震型：-20～+60℃；
耐震型填充液 儀表專用填充液；
連接尺寸 螺紋連接M20× 1.5、或約定的特殊
要求；
法蘭連接（按相關標準或約定的特殊
要求）。

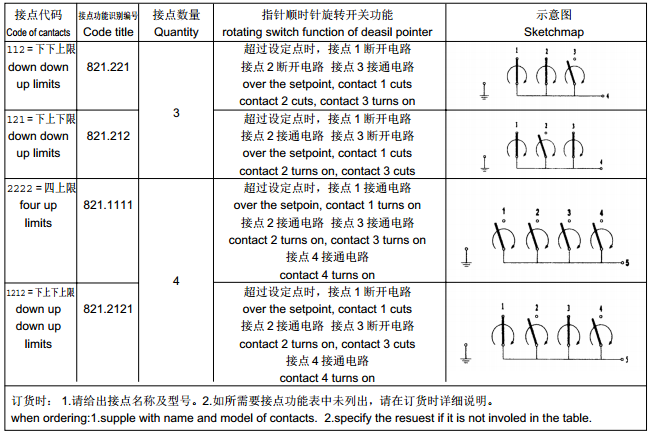

接點功能

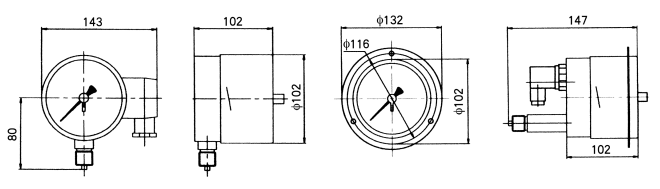

外形尺寸
注：
①當指針逆時針轉動時，實現相反的開關功能。
②對于四接點儀表，由于設計原因，所有四個接點不能重疊在一個設定值上，
前三個可以重疊的接點與第四個接點所成夾角≥ 30°
