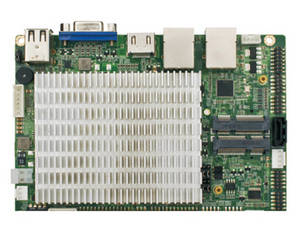

無風扇嵌入式工業主板
處理器系統
CPU
Intel 第三代Atom平臺Cedar Trail N2600/N2800
CPU封裝
板載
前端總線
800 / 1066Mhz
芯片組
G82NM10
BIOS
系統BIOS：SPI BIOS
內存
技術架構
DDR3L-800 MT/s and 1066 MT/s
容量
板載2G內存 DDR3 SDRAM
插槽
N/A
視頻
圖形控制器
英特爾® 3600系列圖形媒體加速器
LVDS
支持雙通道24位
*高分辨率: 1920 * 1200
支持單通道18位
*高分辨率: 1366 * 768
VGA
1* DB15 VGA
*高分辨率: 1920 * 1200
HDMI
支持HDMI 1.3A型，19針
*高分辨率: 1920 * 1200
Display Port
N/A
N/A
雙顯支持
LVDS + VGA,LVDS + HDMI or HDMI + VGA 同步或異步顯示
網絡
控制器
網絡1: Intel 82583V 千兆網絡
網絡2: Intel 82583V 千兆網絡
音頻
控制器
英特爾高清晰度音頻接口+ 瑞昱ALC662 HD音頻解碼(左右聲道+麥克風)
可支持 2W@8歐姆功放
Super I/O
控制器
WINBOND 83627DHG, 支持系統溫度偵測
硬件監測
看門狗定時器
定時器1-255秒/分, 溢出時引起復位
風扇
FANLESS設計
TPM
控制器
N/A
輸入輸出接口
USB
6個兼容USB 2.0 / 1.1
串口
1個9線 RS-232, 1個RS-232/RS-485可選
并口
1個
PS/2
N/A
GPIO
12位
SMBUS
1個
擴展接口
PCIeX16
N/A
PCIeX4
N/A
PCIeX1
N/A
PCI
N/A
Mini-PCIe
1個全長Mini-PCIe 1x插槽,1個半長Mini-PCIe 1x插槽,支持3G or WIFI
USIM
3G UIM 卡扣式Card槽
存儲
SATA
1個標準SATA-II, *大傳輸速率3Gb/s
M-SATA
1個半長Mini-PCIe插槽, 支持SSD, *大速度3Gb/s
IDE
N/A
eSATA
N/A
CF卡
N/A
電源
電源類型
AT/ATX可選供電模式, DC12V輸入, 支持電源反向及過壓保護
電源功耗
10W
工作環境
工作溫度
-20°C ~ 70°C
存儲溫度
-40°C ~ 85°C
工作濕度
0% ~ 90% 相對濕度, 無凝露
存儲濕度
0% ~ 90% 相對濕度, 無凝露
外觀尺寸
尺寸
3 . 5 ” 145mm x 102mm
重量
認證
FCC, CE, RoHS 標準
