一 .符合標準：GB14048.11-2008
污染等級：工業(yè)Ⅲ級
工作溫度：-5°C to +40°C
電器級別：PC級
使用類別：AC-33B/AC-33iB
獲得CCC證書并通過EMC電磁兼容性測試

PC級轉換開關

接通、承載，但不用于分斷短路電流
　　>電流等級32-5000A
　　>執(zhí)行原件為進口觸頭機構
　　>具備隔離功能
　　>對外零飛弧
　　>具備較高短路接通及短時耐受能力

　    >一體式隱藏手柄、雙分位掛鎖

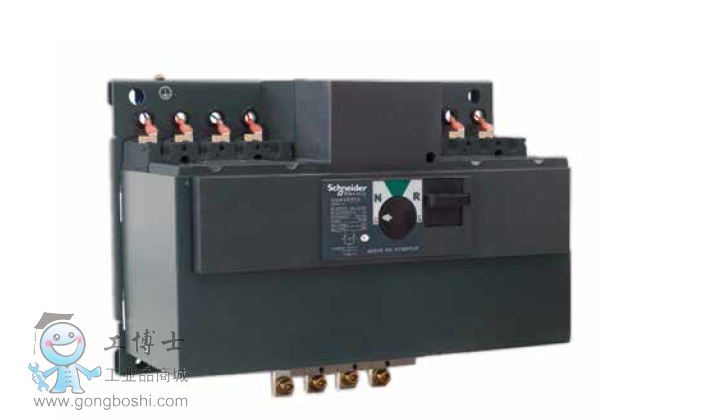

二．施耐德萬高雙電源自動切換開關產品主要特點

1. 三種可選工作方式

■自投自復工作方式

■互為備用工作方式

■自投不自復工作方式

2. 三種穩(wěn)定工作位置

■常用電源合、備用電源分

■常用電源分、備用電源合

■常用電源分、備用電源分



窗體底端

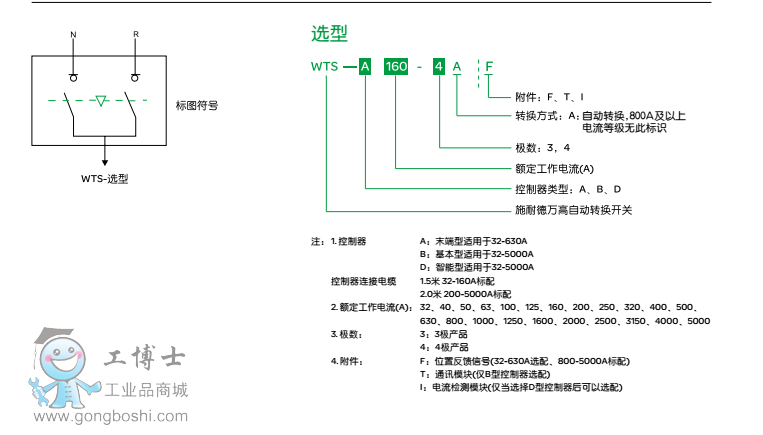

  WTS雙電源自動轉換開關系列產品型號
  WTS-A 100 4A

  WTS-A63 3A I

  WTS-B100 4A F

  WTS-D125 3A F

  WTS-B160 4A T

  WTS-A200 3A T

  WTS-B250 4A I

  WTS-A320 3A T

  WTS-D400 4A F

  WTS-D500 3A T

  WTS-A320 4A F

  WTS-D320 3A F

  WTS-B320 3A T

  WTS-B800 3P
  WTS-A630 4P

  WTS-A800 3P

  WTS-B1000 3

  WTS-A1250 4

  WTS-D1600 4

  WTS-B2000 3

  WTS-B2500 4F

  WTS-D3150 3F

  WTS-D4000 4T

  WTS-D5000 3I



三．工作原理

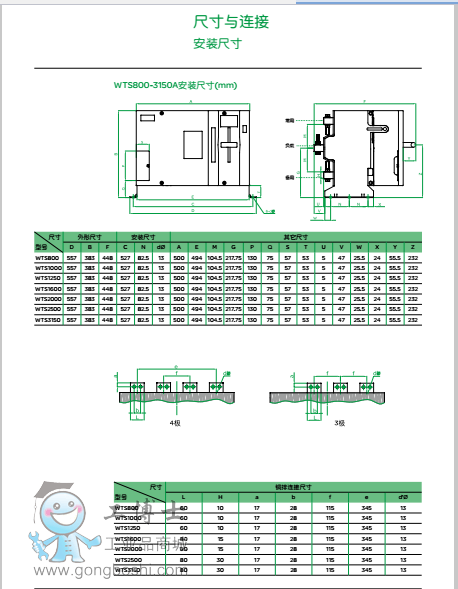

當常用電源正常，功能鍵置于自動檔時，備用斷路器分、常用斷路器合，以保護常用電源接通負載。當常用電源A一相或三相全部電壓中斷時，ATS將負載從常用電源轉換到備用電源(當備用電源有正常電壓時)，并在常用電源恢復至正常時，又將備用電源轉換至常用電源。具體安裝方式如下
