技術優勢

全新的接觸連接方式

傳統的開縫式和擠壓插入式插孔部件彈性較低，若使用不當時可能會造成僅有局部的點接觸導通，影響連接效果。

這一難題可通過胡默爾公司的一種新型插孔的全新接觸方式來解決。

SLS-技術（Spring Loaded Socket）

在插孔內具有一個特殊的交片彈簧裝置，沿整個內圓周卡信將要插接的插針。此圓周式彈簧插孔接觸件外沿具有這樣的人和用，即當插針插入插孔過程中，能夠保證它們在理想的居中位置上。從而提供更加優越的電氣性能和極高的故障安全性：

例如SLS-技術可保證在三個軸向上承受初始值為50G（震動）和恒值10G的加速度情況下接觸可靠性。

帶電纜旋緊件

胡默爾圓形接插件尾端的電纜出口處附帶一電纜旋緊件，這一高品質的HSK-專利技術不僅提供了電纜出口處的*佳電纜防護方式，而且還節省了其它備件。

絕緣件可適用于所有的接觸件（插然/插孔）類型

不管是焊接還是鉗壓連接，胡默爾圓形接插件的絕緣件可適用于所有的連接方式。

無需其它工具

絕緣件的巧妙設計，使得接觸件（插針/插孔）隨時無需特殊工具即能拆卸下來并且所有部件不受損壞，能夠重新使用。

圓形接插連接件產品說明

接插連接件

  在較為復雜的工業自控領域中，我們經常需要使用包在一根電纜內的多股電纜芯線來同時傳輸多路電信號，并且需要該電纜線在連接處能夠很方便地?cái)嚅_或連接，以便于檢查和維修設備等等。為此人們開始使用這種插針/插孔組合的接插連接件，采用插撥連接的方式來確保準確傳輸信號，牢固連接以及方便地迅速連接與斷開。超初這種接插連接件多用于飛機及飛機制造等航空領域，因此，它也經常被俗稱為“航空插頭”。

胡默爾公司做為一家生產電纜旋緊件的專業廠商，具有出色的金屬及塑料制品小型零部件的精加工和制造能力，因此順理成章地推出品質精良的接插連接件系列產品。

M23、M40系列

按照插拔端面的外殼形狀區分，接插連接件產品一般分為矩形與圓形兩大類，我們胡 公司生產的產品主要為圓形接插件系列。

為保證牢固連接，圓形接插件的插拔端面大都以外殼上的內、外螺紋形式來嚙合、旋緊、固定，同時保護殼體內部的插針、插孔不受外界環境的侵蝕、干擾。因此按照接口螺紋的標準尺寸區分，圓形接插件通常有M8、M12、M23、M40等不同的產品規格系列。

胡默爾公司的圓形接插件產品，主要為廣泛應用的M23系列（信號接插件與高負載接插件）和M40系列（高負載接插件），即接口螺紋的標準尺寸分別為M23x1和
M40X1.5。

關于接插連接件

為保證所接插的每一對插針/插孔的可靠連接，且相互間不允許導通（短路），每一對插針/插孔之間要隔開一定的合理間距安裝在外殼內的絕緣體上，以保證其互相間的絕緣性能（該合理間距與插針/插孔將要通過的電流強度大小有關），因此，在接口螺紋口徑固定的情況下（如M16、M23等）接插連接件殼體內所能夠容納的插針/插孔數量是有限的。

每一對可相互插拔的圓形接插連接件的外殼之間以螺紋旋緊方式連接，因此，必定會有一只接插件的外殼為外螺紋，來適配另一只接插件殼體的內螺紋以旋緊固定（通常殼體的內螺紋段可以活動旋轉并且外表有棱狀突超，以方便我們用手便可旋緊固定，俗稱滾花螺母），即“內螺紋對應外螺紋”。

每一對可相互插拔的圓形接插連接件內，起插拔導通作用的是插針與適配的插孔，也就是說裝有插針組件的接插連接件，其適配插拔的一定是裝有插孔組件的接插連接件，即“插針對應插孔”的插接方式。

接線方式

每一只適配插接的插針/插孔的尾端，一定要與我們將要用來傳輸電信號的電纜芯線相連接，其連接方式一般有三種：鉗壓連接，焊接和手工連接。

鉗壓連接：將需連接的電纜芯線端頭（已去掉外絕緣皮）插入插針/插孔的尾端套筒，使用專用的接線鉗將其壓緊并連接在一起確�？岛脤�(dǎo)通。

焊接連接：將需要連接的電纜芯線端頭（已去掉外絕緣皮）與插針/插孔的尾端，采用手工電焊的方法（用焊錫）焊接在一起，注意不可出現虛焊，以確保良好尋通。

手工壓接：將插針/插孔尾端的薄金屬片用手工卷起來，包住將要連接的電纜芯線端頭（已去掉外絕緣皮），并且壓緊以確保良好導通。

注意：

1．不同的接線方式所配用的插針/插孔的尾端結構并不相同，相互之間不可以通用。

2．我們面對的客戶所選用的電纜與電纜芯線可能千差萬別，我們只能提供接插連接件產品本身，而產品使用時的接線過程，將由用戶自行完成，我們可以根據客戶的應用習慣，提供適用于不同接線方式的插針/插孔部件。

殼體的防護

做為較精密的電氣連接組件，當然不希望有任何外界異物進入接插連接件的內部影響連接導通效果，為此需要它具備良好的防護能力。胡默爾圓形接插件系列產品在插拔連接的端面，由于具有內螺紋的滾花螺母以及接插連接件內部的巧妙設計，使得其整體防護性能不低于IP67。在接插件的尾部電纜出線端，還組合了我們胡默爾公司久負盛譽的黃銅鍍鎳制品電纜旋緊件，給接插件的電纜引出線以充分的保護。

客戶應用

1．在某些應用場合下，接插件的尾部電纜引出線可能經常會受到外力的牽接，我們當然不希望這種外部牽接力傳導到接插件內部的插針/插孔與電纜芯線的連接處，這將可能導致連接處的開焊、脫落。為此，我們可以在接插件尾部出線端附設一個電纜夾緊、鎖定裝置，以中止外界牽接力的作用范圍。附加此種裝置的接插件品種標識符號為“MZ”

2．有時客戶使用的電纜引出線上面附有屏蔽層，即屏蔽線網，客戶當然希望其屏蔽層能夠在接插件殼體內實現接地屏蔽。為此，我們可以在接插件殼體內的適當位置安上一只“O”形圈，其巧妙設計使得這一簡單裝置能夠確保將電纜線的屏蔽層壓緊在接插件的金屬外殼內壁，從而實現接地，保證電磁屏蔽效果。附加此種裝置的接插件，品種標識符號為“EMV”。

3．如果用戶希望將要使用的接插件能夠同時具備上述兩種特殊功能，我們可以為客戶選用帶有“MZ EMV”品種標識符號的接插件。

胡默爾圓形接插件的主要類別

1．接照使用功能來區分，主要有兩大類，即信號接插件和高負載接插件，其主要區別在于能夠承載的電流大小不同。信號接插件主要用于傳導較弱的信號電流，雖然我們胡默爾公司的M23系列信號接插件中的一根插針/插孔也能夠承載*大20A的較強電流。而高負載接插件主要用于承載較強的動力負載電流，胡默爾M23及M40系列高負載接插件中的插針/插孔，*大能夠承載55A的電流。

2．接照接插件的外殼形式來區分，主要有三大類，即電纜接插件、耦合接收器、與儀用接插件。

電纜接插件：

外殼為較長直的圓柱體，殼體接插端面處帶有滾花螺母為其特征，表明其帶有內螺紋，尾部出線端組合有HSK-M電纜接頭，以保護電纜引出線。根據出線方向的不同需求，可以派生為彎角型電纜接插件。此類帶有內螺紋（滾花螺線）的接插件，必須與帶有外螺紋的接插件匹配插接。

耦合接插件：

外觀為較長直的圓柱體，殼體接插端面處有裸露的外螺紋而無滾花螺母為其特征，尾部出線端口組合有HSK-M電纜接頭以保護電纜引出線，根據出線方向的不同需
求，可以派生為彎角型耦合接插件。此類帶有外螺紋的接插件必須與帶內螺紋（滾花螺母）的接插件匹配插接耦合使用。

儀用接插件：

無論是電纜接插件還是耦合接插件，都需要與我們的儀器、設備的電纜出線處相插接，該出線插接處可能為電源側，也可能為負載側。這種固定于儀器設備的電纜出
線口處，類似固定插座功能的接插件，我們稱之為儀用接插件。

其外觀為較短的圓柱體，殼體尾部出線端無HSK-M電纜接頭組合，而代這以方形座板，以座板四角的螺釘（孔）固定于儀器設備的出線口處。其接插端面可以是外螺紋，也可以選擇為內螺紋（滾花螺母）的外殼形式，可分別與電纜接插件或耦合接插件相匹配插接，根據儀用接插件的固定位置不同，可以分為板前安裝和板后安裝兩種，即客戶可以選擇將其方形座板固定在儀器設備的外殼面板表面或外殼面板的背面�；蛘呖蛻暨�可以先擇單孔螺紋安裝的儀用接插件，即無方形座板，以尾端殼體上的外螺紋將其自身旋緊固定在儀器設備的外殼上面。另外，若客戶需要電纜出線能夠直角轉向，我們還可以為您選用直角型儀用接插件。

胡默爾圓形接插件的產品特點

1．外殼材料：

胡默爾圓形接插件M23、M40系列產品，絕大多數其外殼材料為黃銅鍍鎳，只有小部分彎角型產品的彎角部分，因難于機械加工，故采用壓鑄鋅材料，并同樣表面鍍鎳。這樣一來不僅產品外形精致美觀，更重要的是保證了它的持久而用性。

2．插針/插孔：

所有的胡默爾圓形接插件中的接觸連接部件（插針/插孔），在其插接的接觸表面鍍有一層0.25微米厚度的黃金，以保證其良好導通。并且鍍金層是如些致密，以至它可以承受超過1000次的反復插拔而不會降低導通性能（高負載接插件的插拔次數不小于500次）。在某些品種擊劍格的焊接的插針/插孔組件的尾部接線端，我們在鍍金表面上面，又預先鍍上一層焊錫，以方便接線時的焊接過程。

我們信號接插件所用的插針/插孔，其電流承載能力亦較強，比如一根直徑￠mm的插針/插孔可通過8A電流；而高負載接插件的電流承載能力更強，其直徑￠2mm的插針/插孔可通過28A電流；￠3.6mm可通過55A電流，足可滿足通常的工業自控環境要求。

另外，在我們的插孔組件中采用了獨特的SLS-技術，在插孔內辟郵由六只精巧的彈簧片確保插孔與插針相插接時的準確中心定位，以保證優異的電氣和機械性能。

3．內部絕緣材料：

胡默爾圓形接插件的內部絕緣體采用了尼龍66工程塑料，這種材料具有優越的物理化學性能，在保證絕緣性能的同時，我們選用了陰燃等組為VO（UL94），并且不含鹵和磷的尼龍66材料，以充分保證產品應用的安全性。

4．整體抗震：

接插件產品經常會應用在如工業機器人、機械手等頻繁操動的設備上面，隨著工作效率的提高，操動調協的操作節奏大大加快，它上面的如接插件等部件均需承受因快速往復運動而產生的十?dāng)?shù)倍的重力加速度（G）。胡默爾圓形接插件因其精湛的制造工藝與出色的抗震設計，使得它能夠承受初始值50G的震動以及恒值10G的重力加速度，因此，不會因接插件本身的性能不足，而影響我們的操動設備加快操作節奏和提高工作效率。

5．防護等級：

出色的設計，精致的工藝以及高品質的HSK-M電纜接頭組合，使得我們胡默爾圓形接插件的防護等級全面達到了IP67，某些型號已經通過了IP68至3巴壓強的工廠內部生產測試。

6．出線保護：

胡默爾圓形接插件有線纜防牽接鎖定MZ、電磁兼容EMV，及線纜鎖定并電磁兼容的MZ EMV三種出線保護方式。

7．工作溫度：

胡默爾圓形接插件的耐溫范圍為-40℃至+125℃，基本能夠耐受大多數嚴酷的工作環境的考驗。

8．組裝便捷：

除了插針/插孔的尾端與電纜芯線的連接過程需要鉗壓，焊接工具外，將胡默爾信號接插件的各組件裝配組合成為成品時，只需要一只小小的專用套筒板手。而胡默爾高負載接插件的部件組裝與分解，更是簡單到只需要一只隨手可得的小螺絲刀。

9．國際認證：

迄今為止，我們已經取得了ISO9001（德國TUV）、加拿大CSA、美國UL等國際認證。此外，我們還擁有如克菜斯勒、奧迪、大眾、博世等企業的客戶方認證。

10．質優價廉：

由于胡默爾具備出色的金屬及塑料制品小型零部件的精加工和制造能力，我們的圓形接插件也具備與電纜接頭相同的精良品質。同時因?yàn)榫哂腥绱说纳�產經驗與加工能力，我們絕大多數的接插件組件均為自行設計生產，從而降低了制造成本，使得我們的產品具有很高的性能價格比。

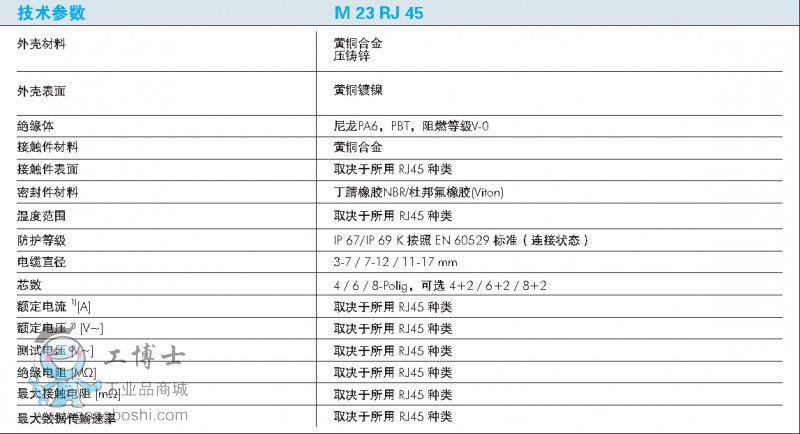

部分參考型號系列如下，歡迎您的來電我們將為您匹配*適合您用的接插件！
