富士變頻器新一代G1S系列，可替代原D11S系列
FRN132G1S-4C/FRN132G11S-4CX
●PG矢量控制
適合使用膠版印刷機等需要高精度定位控制的用途。
●提高了富士電機公司獨有的動態轉矩適量控制性能
動態轉矩矢量控制是富士電機公司獨有的先進技術。在動態轉矩矢量控制中，充分考慮到電機主電路裝置的電壓誤差，配備了電機常數整定和新式磁通監測，從而即使在低速0.3Hz時，也可實現高啟動轉矩200%。
●提高超負荷耐量
與富士電機公司以往的產品相比，通過延長超負荷的額定時間，實現了短時間內*大量的加減速功能，從而提高了切削機械、搬運機械的工作效率。
●超負荷耐量: 200%-3秒/150%-1分

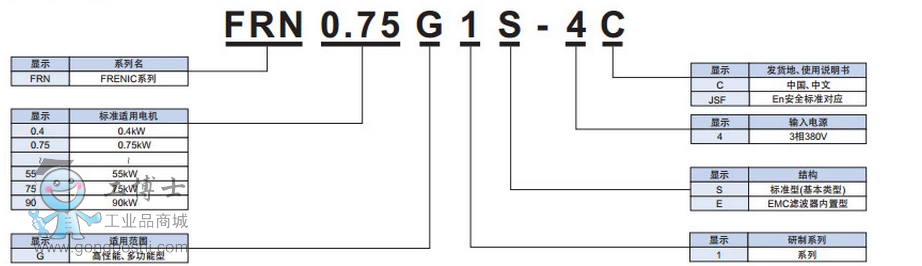

變頻器型號說明
富士變頻器維修檢測方法：
在富士變頻器日常維護過程中,經常遇到各種各樣的問題。
富士變頻器故障判斷
1、上電無顯示
一般是由于開關電源損壞或軟充電電路損壞使直流電路無直流電引起，如啟動電阻損壞，也有可能是面板損壞。
2、整流模塊損壞
一般是由于電網電壓或內部短路引起。在排除內部短路情況下，更換整流橋。在現場處理故障時，應重點檢查用戶電網情況，如電網電壓，有無電焊機等對電網有污染的設備等。
3、逆變模塊損壞
一般是由于電機或電纜損壞及驅動電路故障引起。在修復驅動電路之后，測驅動波形良好狀態下，更換模塊。在現場服務中更換驅動板之后，還必須注意檢查馬達及連接電纜。在確定無任何故障下，運行變頻器。
4、啟動顯示過電流
一般是由于驅動電路或逆變模塊損壞引起。
5、上電后顯示過電流或接地短路
一般是由于電流檢測電路損壞。如霍爾元件、運放等。
6、空載輸出電壓正常,帶載后顯示過載或過電流
該種情況一般是由于參數設置不當或驅動電路老化,模塊損傷引起。
7、上電后顯示過電壓或欠電壓
一般由于輸入缺相，電路老化及電路板受潮引起。找出其電壓檢測電路及檢測點，更換損壞的器件。
廣泛的用途
●具有利于速度指令工作的功能
可通過用脈沖發生器等輸入脈沖列(單相脈沖+指令符號)來發出速度控制指令。
(*大脈沖輸入100kHz)

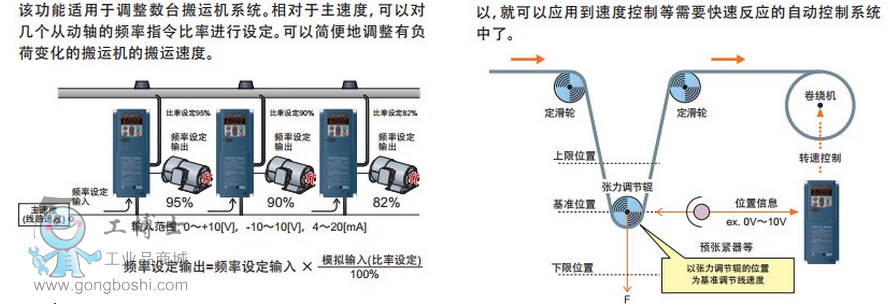

●配置比率運轉
該功能適用于調整數臺搬運機系統。相對于主速度，可以對幾個從動軸的頻率指令比率進行設定�？梢院啽愕卣{(diào)整有負荷變化的搬運機的搬運速度。
●完備的制動電路保護功能
通過監控制動晶體管的動作，可以保護制動電阻器。檢測到制動晶體管異常時輸出專用信號。利用這些信號，通過把切斷輸入電源的電路設置在變頻器的外部即可啟動保護功能。
●防止物品滑落的功能
在上下搬運等過程中，提高了制動信號的準確性。通過把轉矩值加入到以往在輸出制動信號時監視的電流值、頻率中，可以簡便地調整制動時序。
●*適合卷繞的擺控制功能
對比目標值和反饋值，在基準速度中加上或減去PID運算結果。因?yàn)榭梢詫ID演算部分的增益(比例帶)進行低(寬)設定，所以，就可以應用到速度控制等需要快速反應的自動控制系統中了。
●功能豐富、用途廣泛
(1)模擬輸入:具有2個電壓輸入(帶極性)和1個電流輸入 (2)具有
少水量停止功能(水量少時，在停止前可加壓運轉) (3)折線V/f模式3點 (4)具有模擬故障輸出功能 (5)可選擇至第4電機 (6)S形加減速范圍設定 (7)PID反饋斷線檢測
●定位控制(PG選配件卡)
具有*適合搬運機械等需要高精度定位用途的功能。通過位置控制器(APR)+PG矢量控制，極大地提高了位置控制精確度。由于縮短了定位時間，有益于縮短間隔周期。
●通過參數設定可以簡便地完成邏輯輸入輸出。實現了周圍電路的簡捷化。
具有伺服鎖功能(PG選配件卡)
●適用于搬運機械等電機位置定位時的停止定時和制動轉矩的調整。具備停止期間從外部加入轉矩以及要求保持轉矩時的便捷功能。通過縮短減速時間來縮短各周期時間。
設計壽命10年
變頻器內部各種有壽命部件的設計壽命延長到10年。因此，設備維護周期也隨之延長。
主電路電容器 10年
印刷板上的電解電容器 10年
冷卻風扇 10年
具有設備維護性能的壽命預警功能。
75KW以上需連接直流電抗器DCR4（選件）
