西門子MM440變頻器維修型號說明：


 6SE6440-2UD13-7AA1

6SE6440-2UD15-5AA1

6SE6440-2UD17-5AA1

6SE6440-2UD21-1AA1

6SE6440-2UD21-5AA1

6SE6440-2UD22-2BA1

6SE6440-2UD23-0BA1

6SE6440-2UD24-0BA1

6SE6440-2UD25-5CA1

6SE6440-2UD27-5CA1

6SE6440-2UD31-1CA1

6SE6440-2UD31-5DB1

6SE6440-2UD31-8DB1

6SE6440-2UD32-2DB1

6SE6440-2UD33-0EB1

6SE6440-2UD33-7EB1

6SE6440-2UD34-5FB1

6SE6440-2UD35-5FB1

6SE6440-2UD37-5FB1

6SE6440-2UD38-8FB1

6SE6440-2UD41-1FB1

6SE6440-2UD41-3GB1

6SE6440-2UD41-6GB1

6SE6440-2UD42-0GB1



4、主要特征

200V-240V ±10%，單相/三相，交流，0.12kW-45kW；

380V-480V±10%，三相，交流，0.37kW-250kW；

矢量控制方式，可構成閉環矢量控制，閉環轉矩控制；

高過載能力，內置制動單元；

三組參數切換功能。



5、控制功能

線性v/f控制，平方v/f控制，可編程多點設定v/f控制，磁通電流控制免測速矢量控制，閉環矢量控制，閉環轉矩控制，節能控制模式；

標準參數結構，標準調試軟件；

數字量輸入6個，模擬量輸入2個，模擬量輸出2個，繼電器輸出3個；

獨立I/O端子板，方便維護；

采用BiCo技術，實現I/O端口自由連接；

內置PID控制器，參數自整定；

集成RS485通訊接口，可選PROFIBUS-DP/Device-Net通訊模塊；

具有15個固定頻率，4個跳轉頻率，可編程；

可實現主/從控制及力矩控制方式；

在電源消失或故障時具有"自動再起動"功能；

靈活的斜坡函數發生器，帶有起始段和結束段的平滑特性；

快速電流限制（FCL），防止運行中不應有的跳閘；

有直流制動和復合制動方式提高制動性能。

    西門子6SE7016-1TA61-Z變頻器的操作控制面板PMU液晶顯示屏上顯示字母“E”報警 變頻器液晶顯示屏上出現“E”報警時，變頻器不能工作，按P鍵及重新停、送電均無效，查操作手冊又無相關的介紹，在檢查外接DC24V電源時，發現電壓較低，解決后，變頻器工作正常。但是出現“E”報警一般來講是CUVC板損壞，更換一塊新CUVC板就能正常。“E”報警有以下

     幾種情況是由底板及CUVC通訊板故障引起的：

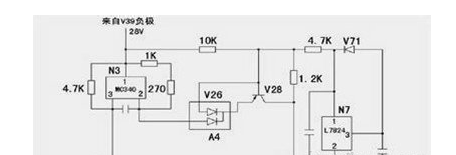

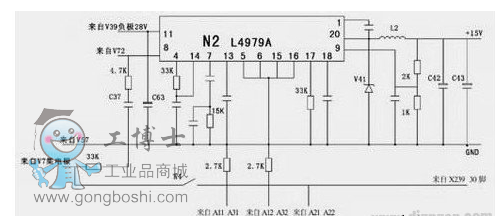

        (1)故障現象：操作控制面板PMU液晶顯示屏顯示“E”報警 檢查處理：更換一塊新CUVC板送電開機，液晶顯示屏仍顯示“E”報警，說明故障原因不在CUVC板而在底板。檢查底板，用數字萬用表測外接DC24V電壓正常，檢測集成塊N3基準電壓不正常，集成塊N2 20腳輸出電壓為0.1V,明顯偏低，正常值應為15V,查集成塊N2的1腳為11.3V,8腳為0.20V,11腳電源輸入為27.5V,正常。經分析判斷1腳、8腳、20腳電壓值都不正常。測集成塊N3的1腳電壓為0.31V,2腳電壓為1.8V,電壓值也都偏低。用熱風槍拆下N3集成塊MC340,測2腳與3腳之間的電阻為84Ω。更換一塊新N3集成塊MC340后，測各引腳電壓，1腳為2.1V,2腳為5.1V,正常。測N2集成塊各腳電壓也都恢復正常。集成塊N3輸出電壓不正常，引起N2集成塊各腳電壓也出現偏移�；謴�(fù)變頻器接線，輸入?yún)��?shù)，啟動變頻器運行正常。
        (2)故障現象：操作控制面板PMU液晶顯示屏顯示“E”報警 檢查處理：用數字萬用表測底板N2、N3集成塊各腳電壓，N3的1腳N2的8腳電壓都偏低，測V28三極管的基極偏置電阻4.7kΩ已變值為150kΩ。更換新貼片電阻，測N2、N3各腳電壓正常。因V28基極偏置電阻變值，導致V28三極管截，造成N2、N3集成塊不能正常工作。
        (3)故障現象：操作控制面板PMU板液晶顯示屏顯示“E”報警 檢查處理：一臺“E”報警的變頻器，將變頻器原CUVC板上CBT通訊板拆下，裝在新CUVC板上，變頻器裝好CUVC板，啟動后。液晶顯示屏仍顯示“E”報警。拆下CUVC板檢查發現CBT通訊板上貼片電阻燒壞。更換新CBT通訊板后，變頻器啟動工作正常。
