PROFIBUS DP作為PROFIBUS協議中的一個成員，具有許多優秀特性，其中重要的一點是PROFIBUS DP即可用于單主站系統，又可用于多主站系統。由于具有較高的波特率，單主站結構經常作為首選。PROFIBUS DP是針對高速的數據傳輸而開發的�，F(xiàn)場總線的*大長度取決于波特率。另一方面，波特率取決于系統拓?fù)浣Y(jié)構與所要求的響應時間。因此，通過主站設置的傳輸速率應用于總線的所有裝置。

地址設定與模塊配置站地址的設定可以通過地址開關，定址器 (訂貨號 755-201) 或主站配置軟件實現。配置這些模塊時所需要的GSD文件可通過磁盤、電子郵件的方式免費提供， 也可以從INT E RNET 直接下載。

診斷信息

I/O模塊的診斷位包含在診斷信息的字節7中，診斷信息的*大長度為13個字節，符合EN 50170，卷2，PROFIBUS標準。系統數據(如主站地址，廠商ID)包含在字節0 - 5中，從字節6開始為設備

具體診斷信息。 WAGO提供了5個字節的設備診斷信息。字節6包含診斷信息的長度(5)。字節7包含了專門的診斷信息。字節8至字節10不包含任何信息。

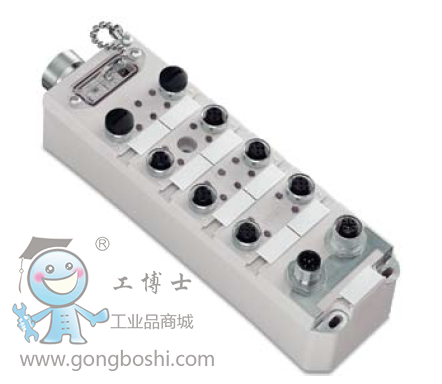

PROFIBUS DP 從站

該產品在PROFIBUS DP現場總線中作為從站使用。

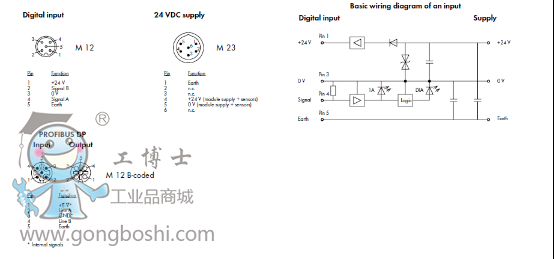

可以為標準3線制PNP傳感器的連接提供*多16個數字量輸入通道

(查看訂貨號755-881/755-888)。輸入信號通過M12圓形連接器連接。

若連接標準的4線制PNP傳感器，該模塊可以提供*多8個數字量輸入通

道。該模塊對傳感器的供電電流具有短路檢測功能。短路信息通過一

個LED集中指示。每個通道的輸入狀態通過各通道的LED指示。

現場總線通過M12圓形連接器連接�，F(xiàn)場總線的狀態通過一個LED

指示。

供電電壓通過一個M23圓形連接器傳送至該模塊。各個LED指示各

通道狀態。

現場總線電源與模塊電子電路以及傳感器之間相互電隔離。
