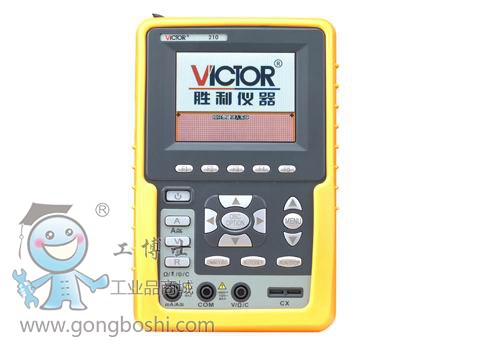

勝利儀器手持式示波表VICTOR 210

點擊圖片查看原圖

店鋪基本資料信息

產品詳細說明

詳細介紹：

采樣：

采樣方式	普通采樣峰值檢測平均值
采樣率	100 MSa/s

輸入：

水平：

采樣率范圍	0.25S/s～100MS/s
波形內插	（sinx）/x
記錄長度	6K個采樣點
掃速范圍（S/div）	5ns/div～100s/div按1～2.5～5進制方式步進
時間間隔（△T）測量精確度（滿帶寬）	單次：±(1采樣間隔時間+100ppm×讀數+0.6ns) >16個平均值：±(1采樣間隔時間+100ppm×讀數+0.4ns)

垂直：

模擬數字轉換器（A/D）	8比特分辨率
靈敏度（伏/格）范圍（V/div）	5mV/div～5V/div（在輸入BNC 處）
位移范圍	±10div(5mV/div~2V/div), ±6div(5V/div)
模擬帶寬	20MHz
單次帶寬	滿帶寬
低頻響應（交流耦合，-3dB）	≥5Hz（在BNC 上）
上升時間（BNC 上典型的）	≤17.5ns
直流增益精確度	±3%
直流測量精確度（平均值采樣方式）	經對捕獲的≥16個波形取平均值后波型上任兩點間的電壓差(△V：±(5% 讀數 + 0.05格)。

觸發：

觸發靈敏度（邊沿觸發）	可調：0.2～1.0div(DC～滿帶寬)
觸發電平范圍	距屏幕中心±4 格
觸發電平精確度(典型的)精確度適用于上升和下降時間≥20ns的信號	±0.3格；
觸發位移	前觸發655格，后觸發4格。
釋抑范圍	100ns ~ 10s
觸發靈敏度(視頻觸發，典型的)	2 格峰間值
信號制式和行/場頻率(視頻觸發類型)	支持任何場頻或行頻的NTSC、PAL和SECAM廣播系統
觸發頻率計數器
讀數分辨率	6位
頻率范圍	交流耦合，2Hz~滿帶寬

測量：

光標測量	光標間電壓差(△V)、光標間時間差(△T)
自動測量	峰峰值、平均值、均方根值、頻率、周期、大值、小值、頂端值、底端值、幅值、過沖、欠沖、上升時間、下降時間、正脈寬、負脈寬、正占空比、負占空比

探頭：

10.1.2 萬用表

直流電壓：

輸入阻抗：10MΩ 。

*大輸入電壓:直流1000V 。

交流電壓：

輸入阻抗：10MΩ 。

*大輸入電壓：交流750V有效值。

頻率范圍：40Hz 到 400Hz 。

顯示：正弦波有效值。

直流電流:

交流電流：

電阻：

電容：

二極管：

電壓讀數： 0 V 到 1.5 V。

通斷測試：

導通電阻小于50 Ω(±30 Ω)機內蜂鳴器發聲。

10.1.3 一般技術規格

基本參數：
