1、采用工程硅膠按鍵增添手感舒適度，創新的快捷功能鍵進一步簡化了操作步驟，提升人機界面友好度；
2、U盤存儲功能，交替觸發功能，提高測量精確度，提升視頻觸發功能，優化噪聲容忍度調節；
3、帶寬20MHz,實時采樣率100-250MS/s；
4、集合示波器與萬用表一體；
5、長達6小時電池操作時間；
6、3.8英寸彩色液晶高清顯示效果。
|
功能參數
|

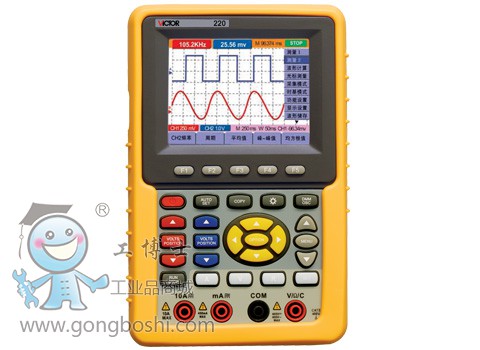

型號
|
|
VICTOR 220
|
|
帶寬
|
20MHz
|
|
通道
|
2通道
|
|
采
樣
|
采樣方式
|
普通采樣、峰值檢測、平均值
|
|
實時采樣率
|
100MS/s
|
|
輸
入
|
輸入耦合
|
直流、交流
|
|
輸入阻抗
|
1M±2%,與20pF±5pF并聯
|
|
探入衰減系數
|
1X.10X.100X.1000X
|
|
*大輸入電壓
|
400V(DC峰值、1MΩ輸入組抗)（10：1探頭衰減）
|
|
通道間的隔離度
|
50Hz(100:1)、10MHz(25:1)
|
|
通道間時間延遲（典型）
|
150ps
|
|
水
平
|
彩樣率范圍
|
1S/s~100MS/s
|
|
波形內插
|
(sinx)/x
|
|
記錄長度
|
每個通道6000個采樣點
|
|
掃速范圍（S/div）
|
5ns/div~5s按1~2.5~5
進制方式步進
|
|
采樣率和延遲時間精確度
|
±100ppm(任何≥1ms的時間間隔
|
|
時間間隔（△T）測量精確度
|
單次:±（1采樣間隔時間+100ppm×度數+0.6ns）
＞16個平均值: ±（1采樣間隔時間+100ppm×度數+0.4ns）
|
|
垂
直
|
模擬數字轉換器(A/D)
|
比特分辨率。兩個通道同時采樣
|
|
靈敏度（伏/格）范圍（V/div）
|
5mV/div~5v/div（在輸入BNC處）
|
|
位移范圍
|
±10div(5mV/div~5V/div)
|
|
模擬帶寬
|
200M
|
|
單次帶寬
|
滿帶寬
|
|
低頻響應（交流耦合，－３db）
|
≥5Hz(在BNC上)
|
|
上升時間（BNC上典型的）
|
≤17.5ns
|
|
直流增益精確度
|
±5%
|
|
直流測量精確度
（平均值采樣方式）
|
經對捕獲的≥16個波形取平均值后波形上任何兩點間的電壓差（△V）:（±5%度數+0.05格）
|
|
觸
發
|
觸發類型
|
邊沿觸發
|
上升沿、下降沿
|
|
視頻觸發
|
行、場、奇場、任意行觸發
|
|
交替觸發
|
|
|
觸發靈敏度(邊沿觸發)
|
直流耦合
|
通道1和通道2：0.2~1div可調（DC~滿帶寬）
|
|
交流耦合
|
50Hz及以上時和直流相同
|
|
觸發電平范圍
|
距屏幕中心±6格
|
|
觸發電平精確度(典型的)精確度適用于上升和下降時間≥20ns的信號
|
±0.3格
|
|
觸發位移
|
前觸發655格，后觸發4格
|
|
觸發靈敏度(視頻觸發,典型的)
|
2格峰間值
|
|
信號制式和行/場頻率
(視頻觸發類型)
|
支持任何場頻或行頻的NTSC、PAL和SECAM廣播系統
|
|
測
量
|
光標測量
|
光標間電壓差（△V）、光標時間差（△T）
|
|
自動測量
|
峰峰值、平均值、均方根值、頻率、周期
|
|
數學操作
|
加、減、乘、除、反相
|
|
存儲波形
|
4組波形，可連接U盤進行存儲
|
|
李沙育圖形
|
帶寬
|
20MHz
|
|
相位差
|
±3degrees
|
|
技術指標
|
|
功能參數
|
型號
|
|
VICTOR 220
|
|
顯
示
|
顯示類型
|
3.8英寸彩色液晶顯示
|
|
顯示分辨率
|
320水平×240垂直像素
|
|
顯示色彩
|
4096色
|
|
顯示語言種類
|
中文簡體、英文
|
|
電源/
接口
特性
|
功耗
|
＜6W
|
|
電源電壓
|
100-240V AC 50/60Hz
|
|
適配器輸出電壓
|
8.5V DC
|
|
適配器輸出電流
|
1500mA
|
|
PC接口
|
USB、RS232接口
|
|
電池
|
鋰離子電池
|
7.4X、3500、mAh
|
|
|
|
數
字
萬
用
表
|
數字顯示
|
33/4位
|
|
*大顯示
|
4000
|
|
輸入阻抗
|
10MΩ
|
|
電壓
|
VDC:400mv、4v、40v、；
*大輸入電壓；直流400v
VAC:4v、40v、400v：±（1%±3個字）;頻率范圍：40Hz到400Hz：*大輸入電壓；交流400V有效值
|
|
電流
|
DCA:40mA、400mA：±（1.5%±1字）
10A:±(5%±3字）
ACA：400mA：±（1.5%±3字）400mA：±（2%±1個字）
10A:±(5%±3字）
|
|
電阻
|
400Ω：±（1%±3個字）
4KΩ、40KΩ、400KΩ、4MΩ：±（1%±1個字）
40MΩ:±(1.5%±3個字）
|
|
電容
|
5.12nf-100uf:±（3%±3個字）
|
|
二極管
|
電壓度數：0V到1.5V
|
|
通段測試
|
判斷電阻＜50Ω（±30Ω）（蜂鳴）
|
|
探
頭
|
|
1X位置
|
|
帶寬
|
直流至6MHz
|
|
衰減比率
|
1：1
|
|
補償范圍
|
10pf~35pf
|
|
輸入電阻
|
1MΩ±2%
|
|
輸入電容
|
85pf~115pf
|
|
輸入電壓
|
150VDC
|
|
一般特性
|
|
環
境
|
溫度
|
只用電池：0-50℃（32至122℉）
電源適配器：0至40℃（32至104℉）
存放：-20至+60℃（-4至+104℉）
|
|
濕度
|
0至10℃（32至50℉）無冷凝
10至30℃（50至86℉）95%
30至40℃（86至104℉）75%
48至50℃（104至122℉）45%
|
|
機械
規格
|
尺寸
|
180mm×113mm×40mm
|
|
重量
|
645克
|
| |
|
|
|
|
