概述

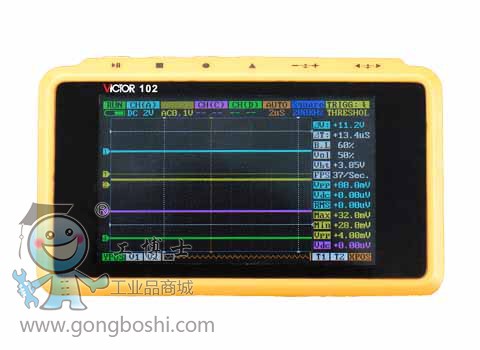

VICTOR 102是一款5蹤4線的通用電子工程任務的數字示波器，基于ARMcortexM3 (STM32F103VCT6) 32位平臺，采用FPGA實現對外接ADC的管理控制和數據緩存，提供72MS/s 的采樣率，內置2MB的U盤，用戶可以通過U盤來存儲波形和升級系統固件。
技術特征
|
型號
|
VICTOR 102
|
|
顯示屏
|
3”彩色TFT LCD
|
|
顯示分辨率
|
240x400
|
|
輸入通道
|
模擬：CH(A)\CH(B)
|
|
數字：CH(C)\CH(D)
|
|
*大采樣率
|
72MS/s，8 bit
|
|
存儲深度
|
單通道8 bit，4通道 4x4bit
|
|
垂直靈敏度
|
20mV-10V/div(1-2-5 STEP) (采用x1探頭時)
|
|
200mV-100V/div(1-2-5 STEP) (采用x10探頭時)
|
|
垂直分辨率
|
8 bit
|
|
水平靈敏度
|
0.1uS/Div-1S/Div
|
|
水平位置
|
可調
|
|
輸入耦合方式
|
AC/DC
|
|
*大輸入電壓
|
80Vpp(采用x1探頭時)
|
|
400Vpp(采用x10探頭時)
|
|
觸發模式
|
Auto, Norma
Sing, None,Scan
|
|
波形存儲
|
內置的2M存儲空間
|
|
充電方式
|
通過USB端口充電
|
|
尺寸
|
105毫米x 53毫米x8毫米
|
