多功能函數信號發生器系列產品概要說明

基本特點：

多種函數信號波形發生器，頻率覆蓋0.5Hz~5MHz，分7個10倍頻程覆蓋。

具有正弦波、三角波、矩形波以及其調變波形輸出。

對稱性（占空比），直流偏置獨立調節。.

電壓基本輸出范圍0.2Vp-p — 20Vp-p（空載），具有-20dB、-40dB、-60dB、三級輸出衰減。

同步CMOS（兼容TTL）電平獨立輸出，峰值電壓3.6V-15V獨立連續調節。

VFD超顯示屏，頻率六位顯示，功能指示一應俱全。

VCF外部壓控頻率功能功能，外部壓控比1：100 。（1）

外部頻率測量功能，測頻范圍1Hz — 100MHz。自動閘門時間等精度測量，六位顯示分辨率。

頻率掃描功能，具有線性、對數頻率掃描方式，掃描時間和寬度可獨立調整。（2）

調制功能，可使用內部內置或外部外接調制信號源，產生幅度調制（AM）或頻率調制（FM）信號。（2）

大電流功率輸出功能，在200kHZ內可產生大于5W的輸出功率。

多重保護功能，輸出端口超壓，過流，功放過熱保護功能，并有聲光告警指示。

采用時基面板校準技術，無需打開機殼便可進行校準

220V/110V電源轉換，保險絲外置方便更換。

簡便的人機操作，堅固耐用適合實驗室、學校、工廠使用。

注:

(2)項僅VC2005具有。

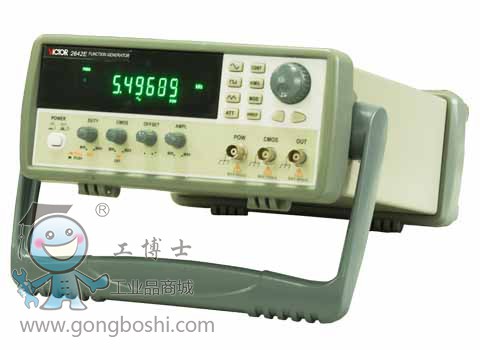

VC2002A\VC2005機型外觀相似，在此處不一一列出。

測量基本技術指標  （適用于校準后一年內、23℃±5℃、0～70%RH、精度=±（%讀數+LSD））

一般特性

工作溫度及濕度

0 to 50oC

不結露 ≤10oC

     90%RH at 0 to 30oC

     75%RH at 30 to 50oC

儲存溫度及濕度

      -25 to 60o，相對濕度≤70%RH

工作海拔

*大2000m

過載保護

輸入端子：AC/DC30Vp-p/10秒

輸出端子：AC/DC30Vp-p/10秒

耐電壓

AC1500V 2mA (50/60Hz)/5秒（在電源輸入和外箱之間）

絕緣阻抗

1000MΩ或更大/DC1000V（在電源輸入和外箱之間）

震動及沖擊

隨機性2G，5到500Hz

1米落下測試

校準周期及預熱時間

為保證本表精度，其校準周期*長為一年

開機預熱時間大于30分鐘

顯示及背光

藍綠色VFD真空熒光顯示器，六位頻率顯示及其其它字符

電源及整機功耗

AC  110V/220V ±10%，50/60Hz

VC2002A和VC2005 ：*大30VA

符合標準

IEC 61010

Pollution Degree 2

Indoor Location

DL/T 845.1-2004

尺寸及重量

325 ×260 × 107（mm） ，約3500g

附件

電源線，測量信號線，產品說明書，保險絲，包裝箱
