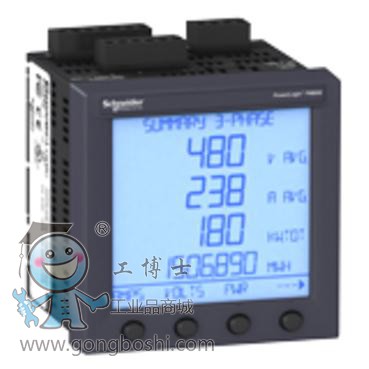

施耐德PM820MG電力參數測量?jī)x-具備PM810的全部功能-80kb內存-單次諧波含量，數據記錄，時鐘
產品系列 PowerLogic PM800
產品名 PM820
產品類型 功率表
電能質量分析 31次諧波
測量類型 功率因數 (每相)
無功功率 (每相)
有功功率 (每相)
視在功率 (每相)
無功功率 (總值)
有功功率 (總值)
視在功率 (總值)
功率因數 (總值)
頻率,能量,電壓 ,電流
輸入電壓 115...415 V AC (350...450 Hz)
115...415 V AC (45...67 Hz)
125...250 V DC
網絡頻率 45...67 Hz
350...450 Hz
功耗 VA 15 VA
顯示類型 LCD背光顯示
顯示器分辨率 6 行
采樣頻率 每周波采樣128點
測量電流 5 A /1 A
輸入類型 電流 0.005...10 A (impedance <= 0.1 歐姆)
測量電壓 0...347 V AC 相線至中性線
0...600 V AC 相線到相線
(輸入)通道數量 1 數字量 0...5 mA 24...125 V AC/DC
測量精度 ± 0.2 % 三相功率
± 0.002 功率因數
± 0.01 Hz 頻率
± 0.2 % 能量
± 0.2 % 電壓 (10...227 V)
± 0.5 % 電流 (0.5...10 A)
精度等級 0.2級 (有功電度 根據 ANSI C12.20)
0.5S級 (有功電度 根據 IEC 62053-22)
2 (無功電度 根據 IEC 62053-23)
(輸出)通道數量 1 數字(靜態)
通訊協議 Modbus : 38.4 kb
通訊接口 RS485
數據記錄 警報
*小/*大瞬時值
時間間隔
GPS對時
事件記錄
2數據記錄
存儲容量 80KB
電磁兼容性 閃爍發射, 符合 IEC 61000-3-3
抗電壓偏移 等級 class III, 符合 IEC 61000-4-11
振蕩波抗擾度試驗 等級 class III, 符合 IEC 61000-4-8
抗導電 等級 class III, 符合 IEC 61000-4-6
抗浪涌 等級 class III, 符合 IEC 61000-4-5
抗快速瞬變 等級 class III, 符合 IEC 61000-4-4
抗輻射 等級 class III, 符合 IEC 61000-4-3
靜電放電抗干擾 等級 class III, 符合 IEC 61000-4-2
傳導和輻射干擾, 符合 EN 55011 B 類
諧波發射, 符合 IEC 61000-3-2
振蕩波抗擾度試驗, 符合 IEC 61000-4-12
安裝類型 嵌入安裝
安裝方式 面板
安裝類型 戶內
過電壓類別 III
IP 保護等級 IP52 (前面板) 符合 IEC 60529
IP30 (后面) 符合 IEC 60529
相對濕度 90 % 40 °C
污染等級 2
環境溫度 -25...70 °C
貯存環境溫度 -40...85 °C
工作海拔 0...3000 m
符合標準 IEC 61010-1
UL 508
CSA C22.2 No 14
產品認證 CE
CULus
寬度 96 mm
深度 70 mm (meter)
高度 96 mm
產品重量 0.6 kg
描述
> PM800系列電力參數測量?jī)x是高性能的監測儀表,可提供監測電氣設備所需的各種測量功能。它具有易讀的大液晶顯示屏,可同時監視三相和中性線。顯示屏具有抗反光和刮擦的特性,直觀界面上有帶自導功能的菜單。
> PM800系列電力參數測量?jī)x共有PM810、PM820、PM850、PM870四種型號,以及多種可選模塊。
特點
> 安裝簡便,盤面安裝配備兩個安裝卡子,無需工具
> 直連電壓輸入高達600VAC（無需PT）
> 直觀的自導航菜單使操作簡單易行
> 易讀的大液晶顯示屏,同時顯示4行數據
> 直觀顯示,棒圖指示滿負載率
> 多種預定值報警
> 精確的電能測量和成本分析,電能精度IEC 62053-22 class 0.5級
> 通過模擬量輸入輸出模塊可采集水、電、氣、蒸汽等能源消耗數據
> 通過PM8ECC可直接接入以太網,Web瀏覽器
> 單次諧波幅值和相角分析、波形捕捉（PM850/PM870）
> 電壓和電流擾動監測(驟升/驟降)及可調模式波形捕捉（PM870）
> 經典結構設計,擴展性強角,也具有易讀性
優勢
PM800系列電力參數測量?jī)x可以幫助您 :
> 了解電能消耗在哪里以及系統的能耗規律
> 降低電力成本
> 監視電能質量
> 提高系統可靠性和縮短停電時間
> 監視電力設備運行狀態
> 提高系統運行效率、延長設備使用壽命
應用
盤面儀表
電能消耗監測/ 分計量/ 成本分配
遙測各種電氣參數
遙信斷路器狀態和報警信號
遙控?cái)嗦菲鞣趾祥l
基本電能質量監測
適用于民用建筑、工業、基礎設施、商業建筑、能源等行業
應用在需要對各種運行參數進行全面監視的高低壓回路產品系列 PowerLogic PM800
