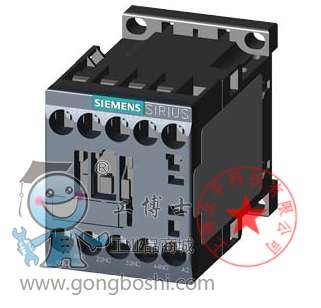

產品品牌名稱：Siemens
綜合技術數據：
接觸器的結構尺寸 S00
產品擴展
● 輔助開關 是的
絕緣電壓
● 污染度 3 時 測定值 690 V
抗沖擊電壓能力 測定值 6 kV
防護等級 IP
● 正面的 IP20
機械式使用壽命（轉換周期）
● 接觸器的 典型 30 000 000
● 帶有輔助開關塊的接觸器的 典型 10 000 000
環境條件：
安裝高度 高度超出水平面以上 *大值 2 000 m
環境溫度
● 運行期間 -25 ... +60 °C
● 存放期間 -55 ... +80 °C
主電路 :
空載運行頻率
● AC 時 10 000 1/h
● DC 時 10 000 1/h
控制電路/控制:
電壓類型 控制饋電電壓的 AC
控制饋電電壓 AC 時
● 50 Hz 時 測定值 36 V
● 60 Hz 時 測定值 36 V
工作區要素控制饋電電壓測定值 電磁線圈的 AC 時
● 50 Hz 時 0.8 ... 1.1
● 60 Hz 時 0.85 ... 1.1
起動視在功率 電磁線圈的 AC 時 37 V·A
感應功率因數 對于線圈的起動功率 0.8
停機視在功率 電磁線圈的 AC 時 5.7 V·A
感應功率因數 對于線圈的停機功率 0.25
輔助電路 :
常閉觸點數量
● 用于輔助觸點 2
常開觸點數量
● 用于輔助觸點 2
控制元件的編碼數字和編碼字母 22 E
工作電流 AC-12 時 *大值 6 A
工作電流
● AC-15 時 230 V時 測定值 6 A
● AC-15 時 400 V 時 測定值 3 A
● AC-15 時 690 V 時 測定值 1 A
工作電流 在 1 個導電回路中 DC-12 時
● 24 V 時 測定值 6 A
● 110 V時 測定值 3 A
● 220 V 時 測定值 1 A
工作電流 在 2 個串聯導電回路中 DC-12 時
● 24 V 時 測定值 6 A
● 110 V時 測定值 4 A
● 220 V 時 測定值 2 A
工作電流 在 3 個串聯導電回路中 DC-12 時
● 24 V 時 測定值 6 A
● 110 V時 測定值 6 A
● 220 V 時 測定值 3.6 A
開關頻率 DC-12 時 *大值 1 000 1/h
工作電流 在 1 個導電回路中 DC-13 時
● 24 V 時 測定值 6 A
● 110 V時 測定值 1 A
● 220 V 時 測定值 0.3 A
工作電流 在 2 個串聯導電回路中 DC-13 時
● 24 V 時 測定值 6 A
● 110 V時 測定值 1.3 A
● 220 V 時 測定值 0.9 A
工作電流 在 3 個串聯導電回路中 DC-13 時
● 24 V 時 測定值 6 A
● 110 V時 測定值 3 A
● 220 V 時 測定值 1.2 A
開關頻率 DC-13 時 *大值 1 000 1/h
斷路器規格
● 用于輔助電路的短路保護 至 230 V C 特征： 6 A；0.4 kA
接觸可靠性 輔助觸頭的 每?jī)|次操作轉換有一次錯接(17V, 1mA)
短路 :
熔斷體規格
● 用于輔助開關的短路保護 需要 保險絲gL/gG: 10A
裝入/固定/外廓尺寸 :
裝入位置 可垂直安裝面可旋轉 +/-180°，在垂直安裝面可向前和向后傾斜 +/- 22.5°
緊固類型 螺栓和扣接固定于安裝導軌35mm
高度 57.5 mm
寬度 45 mm
深度 73 mm
接口/接線端子:
電氣連接規格
● 用于輔助和控制電路 螺栓連接
可連接的導線截面類型
● 用于輔助觸點
— 單芯線或多芯線 2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²), 2x 4 mm²
— 細芯線的 帶有電纜末端加工 2x (0.5 ... 1.5 mm²), 2x (0.75 ... 2.5 mm²)
● 在 AWG 導線處 用于輔助觸點 2x (20 ... 16), 2x (18 ... 14), 2x 12
安全：
產品功能
● 優先級控制符合 IEC 60947-5-1 是的
