聚盛工業 MF-X 系列
點擊圖片查看原圖
品牌： 聚盛工業
單價： 面議
所在地： 臺灣
有效期至： 長期有效
最后更新： 2016-06-30 16:25
瀏覽次數： 366
詢價
店鋪基本資料信息

 產品詳細說明

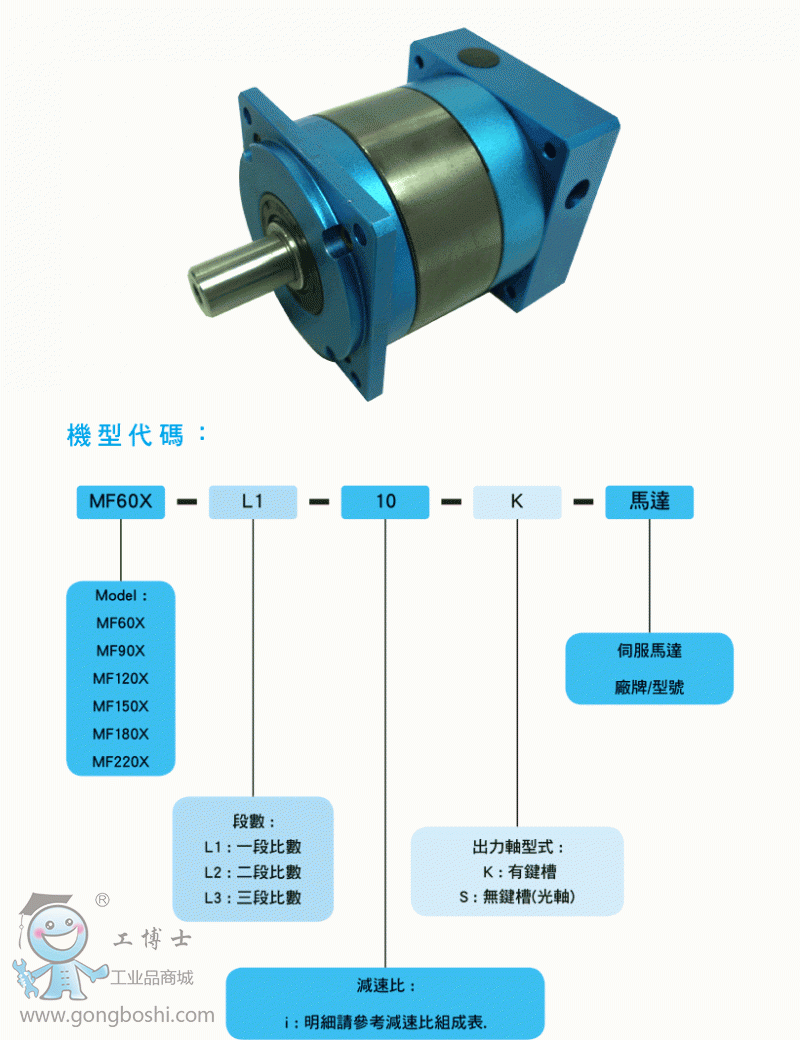

mf-x01[1]
MF-X 齒輪箱選用參考表 (依據伺服馬達輸出功率選擇)
  減速比
馬達功率 齒輪箱型號 3 4 5 7 10 15 20 25 30 35 40 50 70 100
100W MF60X 　 ● ● ● ● ● ● ● 　 ● ● ● ● ●
200W MF60X 　 ● ● ● ● ● ● ● 　 ● ● ● 　 　
MF90X 　 ● ● ● ● ● ● ● 　 ● ● ● ● ●
400W MF60X 　 ● ● ● ● ● ● ● 　 ● 　 　 　 　
MF90X 　 ● ● ● ● ● ● ● 　 ● ● ● 　 　
500W MF120X ● ● ● ● ● ● ● ● ● ● ● ● ● ●
750W MF90X 　 ● ● ● ● ● ● ● 　 ● 　 　 　 　
1.0KW MF120X ● ● ● ● ● ● ● ● ● ● ● ● 　 　
1.5KW MF120X ● ● ● ● ● ● ● ● ● ● 　 　 　 　
MF150X ● ● ● ● ● ● ● ● ● ● ● ● ● ●
2.0KW MF150X ● ● ● ● ● ● ● ● ● ● ● ● ● 　
MF180X ● ● ● ● ● ● ● ● ● ● ● ● ● ●
3.5KW MF150X ● ● ● ● ● ● ● ● ● ● ● 　 　 　
MF180X ● ● ● ● ● ● ● ● ● ● ● ● ● ●
5.0KW MF150X ● ● ● ● ● ● ● 　 ● 　 　 　 　 　
MF180X ● ● ● ● ● ● ● ● ● 　 　 　 　 　
7.0KW MF180X ● ● ● ● ● ● ● ● ● 　 　 　 　 　
MF220X 　 　 ● 　 ● ● 　 ● ● 　 ● ● 　 　
11.0KW MF180X ● ● ● ● ● ● ● 　 ● 　 　 　 　 　
MF220X 　 　 ● 　 ● ● 　 ● ● 　 　 　 　 　
13.0KW MF220X 　 　 ● 　 ● ● 　 ● 　 　 　 　 　 　
15.0KW MF220X 　 　 ● 　 ● ● 　 ● 　 　 　 　 　 　
備注 :
1. 可以依馬達輸出功率選用該減速比有'●'記號之齒輪箱型號.
2. 當應用于扭矩或慣性矩較大之場合,必須選用較大一級齒輪箱.
3. 上表未列出之減速比,如有需要請洽詢業務工程師.

MF-X 減速比組成
  齒輪箱各段可選擇基本齒輪比數
齒輪箱型號 **段齒輪比數 第二段齒輪比數 第三段齒輪比數



MF60X



 4,5,7,10 3,4,5,7,10 3,4,5,7,10



MF90X



 4,5,7,10 4,5,7,10 4,5,7,10



MF120X



 3,4,5,7,10 3,4,5,7,10 3,4,5,7,10



MF150X



 3,4,5,6,7,9,10,12 4,5,7,10 4,5,7,10



MF180X



 3,4,5,7,10 3,4,5,7,10 3,4,5,7,10



MF220X



 5,10 3,4,5 3,4,5
一段式減速比 (L1) = **段齒輪比數
二段式減速比 (L2) = **段齒輪比數 x 第二段齒輪比數
三段式減速比 (L3) = **段齒輪比數 x 第二段齒輪比數 x 第三段齒輪比數
例 : 一段式減速比 (L1) 5:1 = **段齒輪比 5 = 5 比
例 : 二段式減速比 (L2) 50:1 = **段齒輪比 5 x 第二段減速比 10 = 50 比
例 : 三段式減速比 (L3) 500:1 = **段齒輪比 5 x 第二段減速比 10 x 第三段減速比 10 = 500 比

MF-X 技術規格
規格 單位 段數 減速比 MX60 MX90 MX120 MX150 MX180 MX220
額定輸出扭矩 Nm L1 3 ― ― 235 500 1,000 ―
4 35 136 225 580 1,090 ―
5 42 152 256 660 1,215 2,000
6 ― ― ― 610 1,200 ―
7 46 136 306 540 1,135 ―
8 ― ― ― ― ― ―
9 ― ― ― 458 ― ―
10 25 94 225 460 935 1,500
L2 15 35 ― 210 500 1,000 ―
20 35 142 285 530 1,090 ―
25 42 158 320 660 1,215 2,000
30 ― ― 308 610 1,200 ―
35 42 136 306 540 1,135 ―
40 25 118 252 530 1,090 ―
45 ― ― ― 660 ― ―
50 25 156 320 660 1,215 1,500
60 ― ― ― 610 1,200 ―
70 46 135 306 540 1,135 ―
80 ― ― ― ― ― ―
90 ― ― ― 472 ― ―
100 25 94 225 460 935 1,500
急停扭矩 Nm L1,L2 3~100 3倍額定輸出扭矩
額定輸入轉速 rpm L1,L2 3~100 3,000 3,000 2,500 2,500 2,500 2,000
*大輸入轉速 rpm L1,L2 3~100 6,000 6,000 5,000 5,000 5,000 4,000
標準背隙 arcmin L1 3~10 ≦10 ≦10 ≦10 ≦8 ≦8 ≦8
L2 15~100 ≦15 ≦15 ≦15 ≦12 ≦12 ≦12
扭轉剛性 Nm/arcmin L1,L2 3~100 6 12 25 51 142 215
容許徑向力 N L1,L2 3~100 1,200 2,500 5,600 9,000 14,200 48,000
容許軸向力 N L1,L2 3~100 600 1,250 2,800 4,500 7,100 24,000
平均使用壽命 hr L1,L2 3~100 20,000
全負載時效率 % L1 3~10 ≧98%
L2 15~100 ≧95%

凈重

 kg L1 3~10 0.98 2.8 8.37 15.96 28.55 56
L2 15~100 1.27 3.65 10.35 20.79 36.38 72.5
使用溫度 °C L1,L2 3~100 - 10°C ~ + 90ºC
潤滑 　 L1,L2 3~100 鋰基複合全合成潤滑油脂
安裝方向 　 L1,L2 3~100 任意方向
噪音值 dBA L1,L2 3~100 ≦65 ≦65 ≦68 ≦68 ≦70 ≦72
1. 上述單段齒輪箱(未指定比數)相關規格,主要為使用各型號5比齒輪箱所測得之數據.
2. 減速比 : i = 輸入轉速/輸出轉速.
3. 背隙值 : 為在2%額定輸出扭矩下測試所得之數據.
4. *大徑向力及*大軸向力 : 施力于出力軸中心位置,周期負載時間50%,轉速100rpm,條件下所測得之數據.
5. 運轉負載周期<60%狀況下,平均使用壽命如列表數據值; 負載周期>=60%之連續運轉狀況下,平均使用壽命可能會降低至正常值的50%以下.
6. 噪音值 : 距離1公尺,空載運轉,額定輸入轉速,條件下所測得之數據.

mf-x02[1]

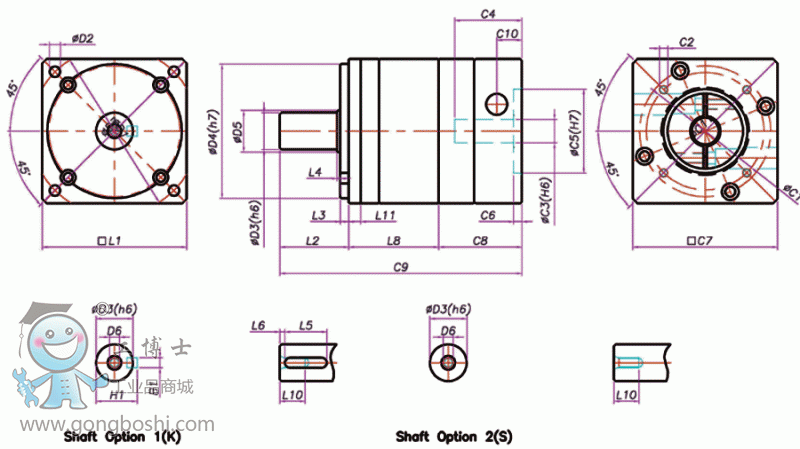

尺寸 MF60X-L1 MF90X-L1 MF120X-L1 MF150X-L1 MF180X-L1 MF220X-L1
D1 出力蓋導螺孔節圓直徑 70 100 145 165 215 250
D2 出力蓋導螺孔直徑 5.5 6.5 8.8 10.5 13 17
D3 出力軸直徑 16 22 32 38 50 75
D4 出力蓋引導凸緣直徑 50 80 110 130 160 180
D5 出力軸根圓直徑 17 25 35 40 60 80
D6 出力軸端面螺絲孔規格 M5×0.8P M6×1.0P M8×1.25P M12×1.75P M12×1.75P M20×2.5P
D7 出力蓋倒圓角直徑 80 118 160 190 245 292
L1 出力蓋邊長 60 86 120 142 182 220
L2 出力軸端面到出力蓋高度 33 47 70 75 95 123
L3 出力蓋引導凸緣高度 5 5 10 4 10 15
L4 出力軸根圓高度 1.5 2 1 3 2 3
L5 鍵槽長度 20 25 40 45 70 90
L6 出力軸端面到鍵槽端面間隙 3 3 3 5 6 7
L8 本體長度 43 53.5 70.5 90 109 136.5
L10 出力軸端固定螺絲長度 12 15 20 32 42 52
L11 出力蓋導螺孔深度 6.5 7 15 15 26 35
C1 入力法蘭螺絲孔節圓直徑 70 90 145 200 215 235
C2 入力法蘭螺絲孔規格 M5x0.8P M5x0.8P M8x1.25P M12x1.75P M12x1.75P M12x1.75P
C3 馬達軸直徑 6~14 14~19 16~24 19~35 19~42 35~55
C4 馬達軸長度 31 40 62 80 80 125
C5 馬達入力引導凸緣直徑 50 70 110 114.3 114.3 200
C6 馬達入力引導凸緣深度 3.5 5 7 6 10 10
C7 入力法蘭邊長 60 86 120 176 182 220
C8 入力法蘭高度 37 49.5 77 98 100 148
C9 齒輪箱全長 113 149 217 263 304 407.5
C10 鎖緊孔中心距 12 15 36.5 47 33.5 42
C11 入力法蘭倒圓角直徑 80 118 160 230 230 292
B1 鍵槽寬度
5 -0.01
-0.03
6 -0.01
-0.03
10 -0.02
-0.05
10 -0.02
-0.05
14 -0.02
-0.06
20 -0.02
-0.07
H1 出力軸+鍵總高度 18 24.5 35 41 53.5 79.5
1. C1~C6 為公制標準馬達連接板尺寸,尺寸依搭配伺服馬達而改變.　　　


TOP

尺寸 MF60X-L2 MF90X-L2 MF120X-L2 MF150X-L2 MF180X-L2 MF220X-L2
D1 出力蓋導螺孔節圓直徑 70 100 145 165 215 250
D2 出力蓋導螺孔直徑 5.5 6.5 8.8 10.5 13 17
D3 出力軸直徑 16 22 32 38 50 75
D4 出力蓋引導凸緣直徑 50 80 110 130 160 180
D5 出力軸根圓直徑 17 25 35 40 60 80
D6 出力軸端面螺絲孔規格 M5×0.8P M6×1.0P M8×1.25P M12×1.75P M12×1.75P M20×2.5P
D7 出力蓋倒圓角直徑 80 118 160 190 245 292
L1 出力蓋邊長 60 86 120 142 182 220
L2 出力軸端面到出力蓋高度 33 46 69.5 75 95 123
L3 出力蓋引導凸緣高度 5 5 10 4 10 15
L4 出力軸根圓高度 1.5 1 0.5 3 2 3
L5 鍵槽長度 20 25 40 45 70 90
L6 出力軸端面到鍵槽端面間隙 3 3 3 5 6 7
L8 本體長度 43 53.5 70.5 90 109 136.5
L10 出力軸端固定螺絲長度 12 15 20 32 42 52
L11 出力蓋導螺孔深度 6.5 7 15 15 26 35
L12 二段本體長度 16 24.5 27.2 46 51.5 56
C1 入力法蘭螺絲孔節圓直徑 70 90 145 200 200 235
C2 入力法蘭螺絲孔規格 M5x0.8P M5x0.8P M8x1.25P M12x1.75P M12x1.75P M12x1.75P
C3 馬達軸直徑 6~14 14~19 16~24 19~35 19~42 35~55
C4 馬達軸長度 31 40 62 80 80 125
C5 馬達入力引導凸緣直徑 50 70 110 114.3 114.3 200
C6 馬達入力引導凸緣深度 3.5 5 7 6 10 10
C7 入力法蘭邊長 60 86 120 176 182 220
C8 入力法蘭高度 37 49.5 77 98 100 148
C9 齒輪箱全長 129 173.5 244.2 309 355.5 463.5
C10 鎖緊孔中心距 12 15 36.5 47 33.5 42
C11 入力法蘭倒圓角直徑 80 118 160 230 230 292
B1 鍵槽寬度
5 -0.01
-0.03
6 -0.01
-0.03
10 -0.02
-0.05
10 -0.02
-0.05
14 -0.02
-0.06
20 -0.02
-0.07
H1 出力軸+鍵總高度 18 24.5 35 41 53.5 79.5
1. C1~C6 為公制標準馬達連接板尺寸,尺寸依搭配伺服馬達而改變.
