絕緣及貫通智能檢測儀
產品概要設計說明

一. 產品基本特性
* 客車電力干線絕緣及貫通智能檢測儀主要用于對鐵路客車電力干線的絕緣性能和通斷性能進行測量。
* 檢測儀主要功能包括：電力干線絕緣電阻測量、電力干線貫通實驗測量、客車負載檢測、端口開路電壓測量、環境溫濕度測量等。
*  檢測儀基本特性
*  電力干線絕緣電阻測量
絕緣測量激勵電壓為2個量程：500V、1000V。
絕緣測量范圍0~100MΩ，*小分辨率0.01MΩ，基本精度：±（5%rdg+3dgt）。
絕緣測量額定電流1mA，短路電流約1.3 mA。
按照客車檢修規程，客車的電力干線絕緣電阻測量分為2類：AC380V交流供電客車、DC600V直流供電客車。
AC380V交流供電客車采用500V絕緣測量電壓，每次完整的絕緣測量工作過程包括6項絕緣測量：U相對地、V相對地、W相對地、N相對地、UV相間、UW相間、VW相間。
DC600V直供電客車采用1000V絕緣測量電壓，每次完整的絕緣測量工作過程包括6項絕緣測量：1+對地、1-對地、2+對地、2-對地、1+對1-線間、2+對2-線間。
*  電力干線貫通實驗測量
貫通實驗測量即電力干線的電阻通斷測量，測量電流小于10mA，測量范圍0 ~200Ω，*小分辨率0.1Ω，基本精度：±（2%rdg+3dgt）。
按照客車檢修規程，客車的電力干線貫通實驗測量分為2類：AC380V交流供電客車、DC600V直流供電客車。
AC380V交流供電客車，每次完整的貫通測量工作過程包括3項貫通實驗測量：U相對N、V相對N、W相對N。
DC600V直供電客車，每次完整的貫通測量工作過程包括2項貫通測量：1+對1-線間、2+對2-線間。
*  客車負載檢測
能夠?qū)γ抗?jié)車廂的負載狀態進行檢測。
*  端口開路電壓測量
在每次進行電力干線絕緣測量、貫通實驗測量工作前，需進行測量輸入端的電壓測量，當端口開路電壓超過警告值時，檢測儀將禁止進行相關測量工作。
電壓測量范圍：DC±1000V、AC 600V/45~65Hz，分辨率1V，基本精度：±2%+3D。
*  環境溫濕度測量
可實時測量當前環境的溫度、濕度。
溫度測量范圍：﹣25—40℃  基本精度：±2℃。
相對濕度測量范圍：0%—90%，基本精度：±3%RH。

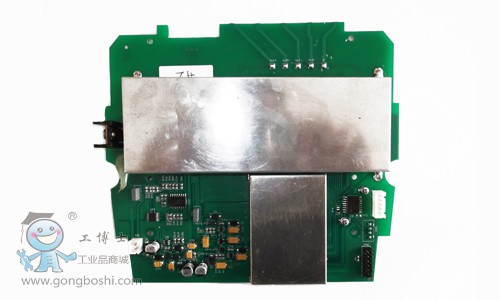

* 檢測儀的測量工作采用DSP處理器和數字信號處理技術，直接提取輸入測量信號，具有高分辨率、高精度、很好的抗干擾能力等特點，可快速、準確地測量實現儀表相關測試功能的電參量測量。
* 檢測儀采用面板校準技術，檢測儀與標準器連接，按規程進行儀表面板校準操作，并存儲相應的校準數據，從而完成儀表規定的周期校準工作，確保其達到應有的精度及性能。
* 供電電源
大容電量的智能可充電鋰電池組供電，14.4V/4000mAh。
* 檢測儀結構應小巧、便攜、堅固、輕便，適應現場惡劣的環境使用。
產品基本功能及性能（技術指標）
（適用于校準后一年內、23℃±5℃、0～70%RH、精度=±（%讀數+LSD））

l 電力干線絕緣電阻測量

額定電壓	500V	1000V
測量范圍	00.00 MΩ～99.99 MΩ
分辨力	0.01MΩ
準確度	0.00 MΩ~4.99 MΩ準確度為              ±（2%rdg+3dgt）           5.00 MΩ~99.99 MΩ準確度為               ±（5%rdg+3dgt）	0.00 MΩ~9.99 MΩ準確度為              ±（2%rdg+3dgt）           10.00 MΩ~99.99 MΩ準確度為               ±（5%rdg+3dgt）
開路電壓	DC 500V + 20%，-0%	DC 1000V +20%，-0%
額定測定 電    流	0.5MΩ負荷時 1mA--1.2mA	1MΩ負荷時 1mA—1.2mA
短路電流	約1.3mA
§ 只能在斷電的設備上進行絕緣電阻測量。 § 測量端口間的電壓大于20V時，將不執行絕緣電阻測量。


l 電力干線貫通實驗測量

量程（Ω）	分辨率（Ω）	準確度
0.0~199.9	0.1	±（2%rdg+3dgt）
§ 只能在斷電的設備上進行貫通實驗測量。 § 測量端口間的電壓大于20V時，將不執行絕緣電阻測量。


l 客車負載檢測
響應時間：≤5S

l 端開路電壓測量

測量功能	交直流電壓  DCV+ ACV
測量范圍	0～±1000Vp 頻率范圍：50/60Hz
分辨率	1V
精確度	±（2%rdg+3dgt）



l 環境溫濕度測量

測量功能	溫度	相對濕度
測量范圍	﹣25℃—40℃	0%—90% RH
分辨率	1℃	1%
精確度	±2℃	±3% (20%—80%RH)
		±8% ＞80%RH或＜20%RH




產品一般特性
l 工作溫度及濕度：-25 to 40ºC  ≤80%RH無凝露。
l 儲存溫度及濕度：-25 to 60ºC  ≤90%RH無凝露。
l 工作海拔：：≤2000m。
l 電氣安全等級：CATⅢ 600V  污染度2 （顯示屏除外）。
數字系統與模擬系統間：AC500V(50/60Hz) ／ 1分鐘。隔離1000VDC
l 電氣安全：EN61010-1：2001
耐電壓：電氣回路與外箱間、AC3540V(50/60Hz) ／ 5秒。
絕緣阻抗：電氣回路與外箱間、50MΩ或更大 / DC1000V。
l 過載保護：絕緣電阻測試、開路電壓測試，各測試端口間DC 1200V/10秒。
        貫通性測試：各測試端口間DC 50V/10秒。
l 電磁兼容性（EMC）：C類。
l 防護等級：IP45 。
l 震動及跌落：IEC 60068-2-64：2008、IEC 60068-2-32：2008
隨機，2g，5---500Hz；1米落下測試。
l 國家CMC認證。
l 質量標準：依照 DIN ISO 9001 開發、設計和制造。
l 校準周期及預熱時間：
為保證本表精度，其校準周期為一年或其它；
開機預熱時間為10分鐘或其它。
l 智能電鋰電池組供電
容量：4000 mAh
標準電壓：14.4V
充電/放電循環：> 500 > 70%容量
電池運行時間：。。。。
l 充電適配器：輸入：100V—240VAC，50/60HZ；輸出：DC16.8V，1A
l 尺寸及重量：204× 185× 88（mm） ，約1750g 。
l 附件
絕緣測試線 1根、充電器 1個
