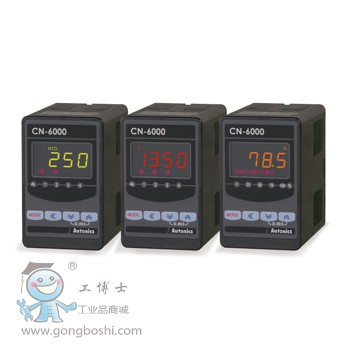

CN-6000系列是一款高性價比且具有多種功能和高可靠性的LCD 3色可調節型隔離式轉換器。其功能將實現更高的生產效率。此外，3色可調節顯示在任何工作環境下都可容易的識別信號。
主要特征：
* 多類輸入：TC / RTD / mV / mA, 脈沖
* 通過LCD顯示屏提高可視性:12段，3色(可選紅色、綠色、黃色)
* 在屏幕上顯示輸入類型和單位
* 多種輸出
:4EA，2EA，1EA報警輸出
:0-20mA變送輸出(可調絕緣、輸出范圍)
:0-10VDC電壓輸出(可調絕緣、輸出范圍)
* 多種功能
:波峰/波谷監控，傳感器斷線報警功能，輸入修正，用戶輸入范圍，顯示
縮放，傳送輸出比例縮放，模擬量輸出范圍設置。
* 內置傳感器電源(24VDC)

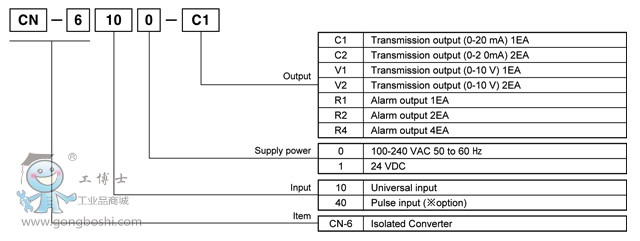

分類信息：
規格表：
| 型 號 |
CN-610□-□ |
CN-640□-□ |
| 電源電壓 |
交流 |
100-240 VAC 50 ~ 60 Hz |
| 直流 |
24VDC |
| 允許電壓范圍 |
額定電壓的90%-110% |
| 消耗功率 |
交流 |
Max. 8 VA |
| 直流 |
Max. 3 W |
| 顯示方式 |
4digit : 12段LCD顯示器(可選紅色、綠色、黃色)
圖形條和輸入/單位顯示部分（紅色） |
| 字體尺寸 |
顯示部分:6.4×11.0mm(12段),輸入/單位顯示部分:1.4×2.75mm(單位) |
| 輸入類型 |
RTD |
JPt100, DPt100, DPt50, Cu50, Cu100 |
|
| 熱電偶 |
K, J, E, T, R, B, S, N, C, L, U, PLII |
|
| 模擬量 |
• 電壓 : -50.0~50.0 mV, -199.9-200.0 mV, -1.000~1.000 V, -1.00~10.00 V
• 電流 : 0.00~20.00 mA, 4.00~20.00 mA |
- |
| 脈沖輸入 |
- |
0 ~ 50.00 kHz(輸入阻抗 10 k) |
| 輸出 |
傳送輸出 |
0-20mA(可調輸出范圍),負載電阻Max.600Ω(精度:±0.3 F.S.,分辨率:8000) |
| 0-10VDC(可調輸出范圍),負載電阻Max.10kΩ(精度:±0.3 F.S.,分辨率:8000) |
| 報警輸出 |
1-point:繼電器觸點容量250VAC 5A 1a, 2-point:繼電器觸點容量250VAC 3A 1c， 4-point:繼電器觸點容量250VAC 5A 1a |
| 顯示精度 |
±0.2%F.S. ±1digit (25±5°C, ±0.3%F.S. ±1digit (-10 ~ 20°C, 30 ~ 50°C)
※CN-610□-□ : TC輸入低于 -100°C時 [±0.4%F.S.] ±1digit (TC-T, TC-U is max. ±2.0°C) |
| 設置方式 |
通過前部按鍵設置 |
| 采樣周期 |
模擬量輸入:100ms,溫度傳感器輸入:250ms |
- |
| 顯示周期 |
- |
與脈沖輸入周期相同
當脈沖輸入周期大于10秒時，每10秒采集一次 |
| 耐電壓 |
2000VAC 50/60Hz持續1分鐘。(輸入端子和電源端子之間) |
| 耐振動 |
振幅0.75mm，頻率5至55Hz(周期1分鐘)，X、Y、Z每個方向持續2小時 |
| 絕緣阻抗 |
Min. 100 M (500VDC為基準) |
| 抗干擾 |
通過干擾器模擬方波干擾(脈沖寬度1μs)±2 kV |
| 斷電補償 |
約10年(非易失性半導體存儲器) |
| 使用環境 |
環境溫度 |
-10 ~ 50°C, 存儲: -20 ~ 60°C |
| 環境濕度 |
35 ~ 85%RH, 存儲: 35 ~ 85%RH |
| 認證 |
CE |
- |
| 重量、 |
約. 160 g |
約. 200 g |
※環境特性指未結冰, 結露的狀態.
規格表

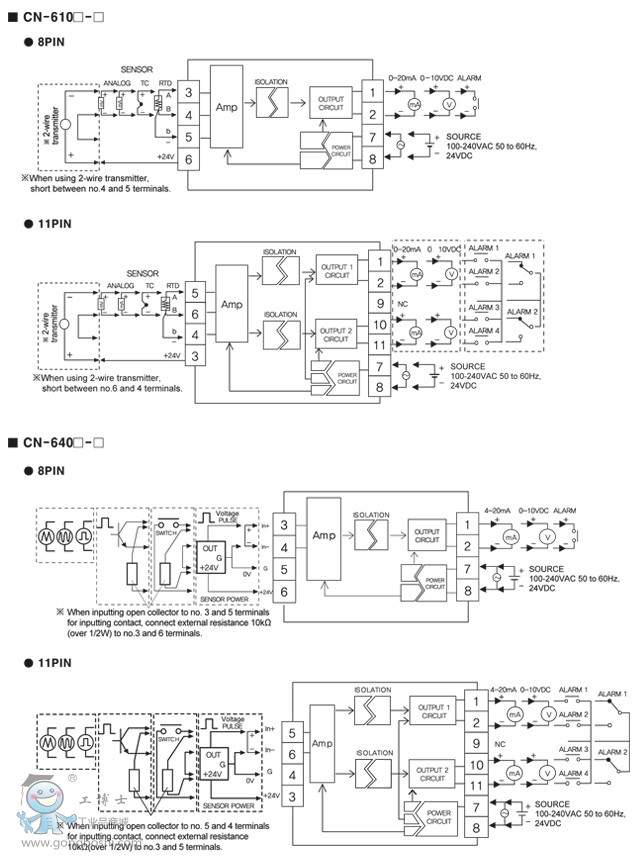

接線圖
使用注意事項：
* 連接電源時請使用(M3.5, min. 7.2 mm)接線端子。
* 本產品接線時，請和其它動力線及高壓線分開布線, 以免發生電磁干擾.
* 請安裝電源開關或斷路器來切斷電源.
* 開關或斷路器請安裝在使用者的附近.
* 請不要在高頻儀器附近使用(高頻焊接機&縫紉機, 大容量SCR控制器）
* 當顯示 HHHH 或 LLLL 時, 可能是測量輸入存在異常, 請關閉電源后檢查線路。
* 安裝環境
1. 室內/室外
2. 海拔2,000m以下
3. 污染等級2
4. 安裝等級II
* 如果不按照上述說明操作, 可能會導致產品故障或損壞。
