產品簡介：
城堡系列C6K(S)~3C20KS采用雙轉換純在線式架構，是*能有效解決所有電源問題的架構設計，對電網出現：斷電、市電電壓過高或過低、電壓瞬間跌落或是減幅震蕩、高壓脈沖、電壓波動、浪涌電壓、諧波失真、雜波干擾、頻率波動等狀況都可以提供良好的解決方案，為用戶負載提供安全可靠的電源保障。
產品展示：

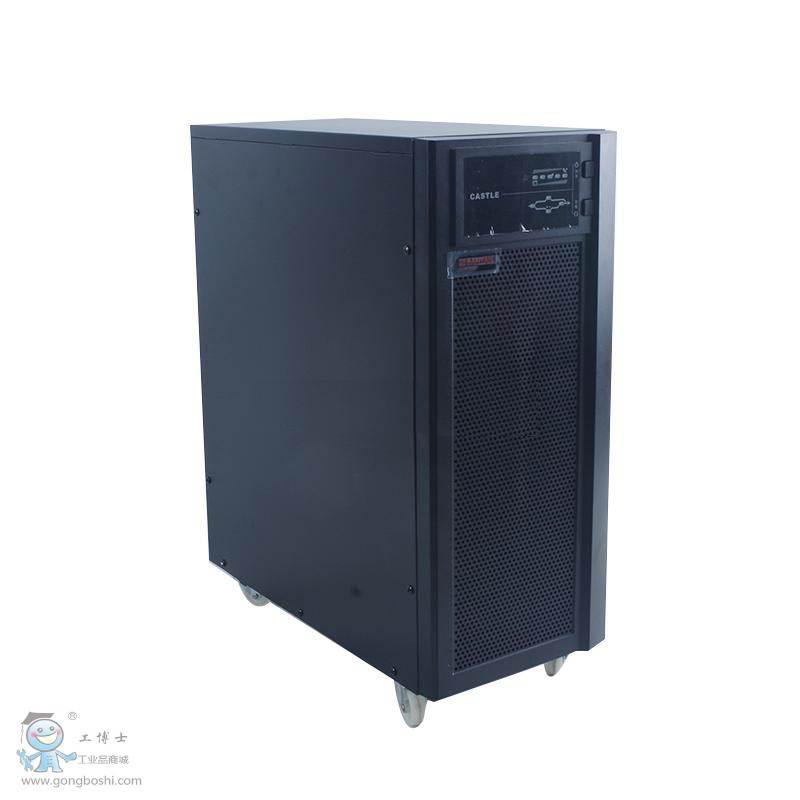

資料圖：產品圖一
城堡系列C6K(S)～3C20KS是一款具有強大適應性、配置靈活的產品。采用先進的DSP數字控制技術，有效提升了產品性能和系統可靠性，并實現更高功率密度的集成和小型化。同時為了全方位滿足用戶的個性化需求，城堡系列C6K(S)~3C20KS提供了非常豐富的可擴展功能，用戶可以根據需要靈活配置。
適應中國電網環境
輸出功因0.8－適合負載的發展趨勢，實現更強的帶載能力。整機效率高達90％，降低UPS的電力損耗，節約用戶的使用成本。采用有源功率因數校正技術（PFC），輸入功因接近1，大幅減少了對市電電網的污染。應對中國電網要求設計，提供寬廣的輸入電壓范圍，能適應惡劣的電網化境；優異的輸入頻率范圍使UPS能夠適應發電機等不同供電設備。
靈活配置，因需而變
豐富的擴展功能，全方位滿足客戶需求。在線維修功能：可以在負載持續供電情況下安全進行在線維修。遠程停電功能（EPO）：當緊急事故發生時，可以快速關斷UPS。并機組件：實現并聯擴容和并聯冗余功能，為用戶提供電源規劃的彈性和更安全的保障。防塵組件：提升產品在工業環境下的防塵等級。隔離變壓器：為用戶提供隔離保護。*具體配置請聯系蘇恪士公司業務人員
小型化，低噪音
采用先進的控制技術和制造工藝，大大提升產品的功率密度，減小產品占地面積，在今日寸土寸金的辦公空間里，為您節省寶貴空間。同時機器運行時噪音低，維護您安靜的工作環境。
智能管理
智能電池管理：采用先進的智能化充電控制方式，根據電池類型和電池的使用狀態來選擇*優的充電方式，使電池的使用壽命得以延長，并定期自動對電池做充放電管理。并且可以根據需要自由選擇電池電壓（192V或是240V）。用戶可根據需要查詢和設定相應的UPS控制參數，實現UPS的智能管理。自動識別并適應50/60Hz電源系統，滿足不同電源系統的要求。完善的故障保護和告警功能：提供輸入、輸出過壓或欠壓，電池過充或低壓，過載，短路等完備的故障保護和明晰的報警、故障警示功能。
高可靠性
采用先進的DSP數字化控制技術，產品性能更優異、品質更穩定可靠。帶載和過載能力強，負載兼容性好，可以適用各種不同類型的負載。強大的抗干擾能力，符合IEC61000-4對于抗電磁干擾的嚴格要求，給您的設備提供干凈的電力環境。
豐富的通訊和監控
提供RS232通訊接口，可用于本地或遠程電源管理。提供智能插槽(Intelligent Slot)，用戶可根據需要加載山特公司的WebPower卡（SNMP卡）、CMC卡、AS400卡（干接點卡）來實現遠程管理和監控功能。
產品參數：
|
型號
|
C6K
|
C6KS
|
C10K
|
C10KS
|
|
額定容量
|
6KVA
|
10KVA
|
|
輸入
|
輸入配線
|
單相二線＋地線
|
|
電壓范圍
|
120~275V
|
|
頻率范圍
|
46~64Hz 50/60HZ自適應
|
|
輸入功因
|
>0.99
|
|
輸出
|
電壓范圍
|
220×（1±1%）VAC
|
|
頻率范圍
|
市電模式：(46~54)Hz / (56~64)Hz (與輸入市電頻率同步);
電池模式：(50×(±0.1%)Hz / 60(±0.1%)Hz
|
|
電流峰值比
|
3：1
|
|
額定功率因數
|
0.8
|
|
超載能力
|
Load< 105%,長期運行; 105%< span>≤125% >1min; 125%< span>≤150% >30sec
|
|
效率
|
up to 90%
|
|
電池電壓
|
16 pcs×12VDC
|
|
外形尺寸
W*D*H
|
248*500*616
|
240*500*460
|
248*500*616
|
240*500*460
|
|
重量（KG）
|
57
|
18
|
67.5
|
20
|
UPS簡述：UPS（Uninterruptable Power System/Uninterruptable Power Supply），即不間斷電源，是將蓄電池（多為鉛酸免維護蓄電池）與主機相連接，通過主機逆變器等模塊電路將直流電轉換成市電的系統設備。主要用于給單臺計算機、計算機網絡系統或其它電力電子設備如電磁閥、壓力變送器等提供穩定、不間斷的電力供應。當市電輸入正常時，UPS 將市電穩壓后供應給負載使用，此時的UPS就是一臺交流市電穩壓器，同時它還向機內電池充電；當市電中斷（事故停電）時， UPS 立即將電池的直流電能，通過逆變零切換轉換的方法向負載繼續供應220V交流電，使負載維持正常工作并保護負載軟、硬件不受損壞。UPS 設備通常對電壓過高或電壓過低都能提供保護。
ups特點：
UPS是針對中國電網環境和網絡監控及網絡系統、醫療系統等對電源的可靠性要求，克服中、大型計算機網絡系統集中供電所造成的供電電網環境日益惡劣的問題，以全新的數字技術研制出的第三代工頻純在線式智能型UPS。直流電源，是維持電路中形成穩恒電流的裝置。如干電池、蓄電池、直流發電機等。
UPS和直流電源是企業重要的供電保障設備，傳統的維護管理包括：①日常巡檢外觀，定期更換電池、濾波電容、風機等易損件，大修時做電池活化等；②改造或采用換代設備，使用高級工具測試電池性能。這種管理方式企業投入成本高，維護人員工作量大，不易實時掌握設備運行狀態和關鍵數據，設備事故預防能力低。實施在線維護管理可避免傳統方式的不足之處，獲得良好效益。
UPS的中文意思為“不間斷電源”，是英語“Uninterruptable Power System/Uninterruptable Power Supply”的縮寫，它可以保障計算機系統在停電之后繼續工作一段時間以使用戶能夠緊急存盤，使用戶不致因停電而影響工作或丟失數據。
ups組成結構：
UPS電源系統由五部分組成：主路、旁路、電池等電源輸入電路，進行AC/DC變換的整流器（REC），進行DC/AC變換的逆變器（INV），逆變和旁路輸出切換電路以及蓄能電池。其系統的穩壓功能通常是由整流器完成的，整流器件采用可控硅或高頻開關整流器，本身具有可根據外電的變化控制輸出幅度的功能，從而當外電發生變化時（該變化應滿足系統要求），輸出幅度基本不變的整流電壓。凈化功能由儲能電池來完成，由于整流器對瞬時脈沖干擾不能消除，整流后的電壓仍存在干擾脈沖。儲能電池除可存儲直流直能的功能外，對整流器來說就像接了一只大容器電容器，其等效電容量的大小，與儲能電池容量大小成正比。由于電容兩端的電壓是不能突變的，即利用了電容器對脈沖的平滑特性消除了脈沖干擾，起到了凈化功能，也稱對干擾的屏蔽。頻率的穩定則由變換器來完成，頻率穩定度取決于變換器的振蕩頻率的穩定程度。為方便UPS電源系統的日常操作與維護，設計了系統工作開關，主機自檢故障后的自動旁路開關，檢修旁路開關等開關控制。
在電網電壓工作正常時，給負載供電如圖1-1所示，而且，同時給儲能電池充電；當突發停電時，UPS電源開始工作，由儲能電池供給負載所需電源，維持正常的生產（如粗黑→所示）；當由于生產需要，負載嚴重過載時，由電網電壓經整流直接給負載供電。
ups供電過程：
當市電正常為380/220VAC時，直流主回路有直流電壓，供給DC-AC交流逆變器，輸出穩定的220V或380V交流電壓，同時市電經整流后對電池充電。當任何時候市電欠壓或突然掉電，則由電池組通過隔離二極管開關向直流回路饋送電能。從電網供電到電池供電沒有切換時間。當電池能量即將耗盡時，不間斷電源發出聲光報警，并在電池放電下限點停止逆變器工作，長鳴告警。不間斷電源還有過載保護功能，當發生超載（150%負載）時，跳到旁路狀態，并在負載正常時自動返回。當發生嚴重超載（超過200%額定負載）時，不間斷電源立即停止逆變器輸出并跳到旁路狀態，此時前面輸入空氣開關也可能跳閘。消除故障后，只要合上開關，重新開機即開始恢復工作。
UPS發展與市場需求
近幾年，境外主要電源供應商逐漸看好中國電力電子電源市場，紛紛把重點轉向中國內地。在UPS電源產品方面有山特、APC、愛克賽、梅蘭日蘭、三菱等;在通信開關電源方面有愛立信、西門子、美國的Vicor、騰訊科技、朗訊、日本的新電元等。中國臺灣地區的電源生產廠商也在內地設廠生產。如臺達公司在東莞、上海、天津都設立了工廠。
如今，跨國公司在國內電源市場占有主導地位，如：艾默生(Emerson)、APC、梅蘭日蘭、伊頓愛克賽，新近進入國內市場的有：荷蘭海泰克、ActivePower公司、施恩禧電氣(S&C)。中國本土也已形成一批超億元的電源企業，如：中興通訊、廈門科華、武漢洲際、煙臺東方電子信息集團等，他們有較強的技術力量和開發能力。UPS電源技術也向著多功能、大功率、集成化的方向發展，其中UPS電源行業中的廈門科華、冠軍、科士達、易事特、捷益達等一批民營企業領跑國內UPS市場。
電力電子電源按產品名稱分類主要有，第1類：開關電源，包含AC/DC開關電源、AC/DC開關電源、充電器等。第2類：不間斷電源(UPS)，包含ACUPS和DCUPS等。第3類：逆變器，包含普通逆變器、LCD背光逆變器、太陽能逆變器等。第4類：變頻器，包含普通變頻器、高壓變頻器等。第5類：其它如交流穩壓電源、中頻感應加熱電源、高壓電源、電力機車電源等。
科技部設立了2億元的電力電子項目專項資金，國家發改委專門發文啟動專項課題，用于推進電力電子技術和產業的發展。包括應用裝置的產業化，重點圍繞節能、交通、電力、冶金等領域需求，支持應用具有自主知識產權芯片和技術的電力電子裝置，節能型不間斷電源和新型的電力優化裝置顯然就是典型的支持對象。所有能源的應用70%以上需要經過電力電子變換裝置，然后再給負載。電力電子電源是節能減排的有力手段，同時也是保證信息安全、工業自動化的基石，例如，變頻器的應用將使得電機性負載大幅度節能，不間斷電源UPS的應用將有效保證信息設備的可靠運行、工業化制造水平的提升，開關整流器是所有網絡、通信系統能源心臟。信息和工業自動化水平的發展，與電力電子電源技術的發展緊密相關。
系統及產品分類
UPS電源系統設備技術是指依托先進功率轉換技術、數字控制技術、高頻開關變換技術、脈寬調制技術、電磁兼容技術、冗余并機技術、智能充放電技術、網絡技術、驅動技術和新工藝技術等的一門綜合技術。
UPS電源已從上世紀60年代的旋轉發電機發展至今天的具有智能化程度的靜止式全電子化電路，并且還在繼續發展。UPS電源一般均指靜止式UPS電源，按其工作方式分類可分為后備式、在線互動式及在線式三大類，按照UPS電源功率的大小和應用領域有以下的分類方式：1.按照UPS功率大小分類，UPS電源系統按其應用的功率可分為：大、中、小三個分區類別。小功率UPS電源系統定義為：功率小于3kVA的UPS電源產品;中等功率UPS電源系統定義為：大于等于3kVA同時小于10kVA的UPS電源產品;大功率UPS電源系統定義為：大于或等于10kVA的UPS電源產品。2.按照UPS應用領域分類：信息設備用UPS電源系統設備。近幾年來UPS電源系統在IT行業發揮著越來越重要的作用，被人們譽為計算機信息的保護神。在世界邁進信息時代之后，信息的安全問題已經被人們廣泛關注，因此，在這種時代背景中，UPS的發展趨勢引起業界的高度重視是順理成章的。信息化通信UPS電源系統主要應用于：信息產業、IT行業、交通、金融行業、航空航天工業等計算機信息系統、通信系統、數據網絡中心等的安全保護問題。UPS電源作為計算機信息系統、通信系統、數據網絡中心等的重要外設，在保護計算機數據、保證電網電壓和頻率的穩定、改進電網質量、防止瞬時停電和事故停電對用戶造成的危害等方面是非常重要的。
工業動力用UPS電源系統設備。工業動力UPS電源系統設備主要應用于：工業動力設備行業電力、鋼鐵、有色金屬、煤炭、石油化工、建筑、醫藥、汽車、食品、軍事等領域，作為所有電力自動化工業系統設備、遠方執行系統設備、高壓斷路器的分合閘、繼電保護、自動裝置、信號裝置等的交、直流不間斷電源設備，保證工業自動化動力供給的可靠性。工業動力用不間斷電源是不間斷電源產品中的高端產品，涉及大功率(可能達到兆瓦級)能量變換的電力電子技術、數字化控制技術、交流電源并聯冗余技術、有源諧波抑制技術、大功率產品制造技術等。顯然，一般的電源企業無法進入該領域，只有已經擁有大功率電力電子技術和系列產品開發、生產、服務能力，并積累相應工業應用經驗的企業，才能做好工業動力不間斷電源系統的設計、生產、市場服務。傳統UPS廠家在這些地方采用的UPS電源往往是具備適應工業自然環境的UPS電源產品，而不是適應工業電氣環境、感性動力負載特性的真正工業動力設備用不間斷電源。
山特企業簡介：
山特ups電源是由中國（深圳）山特出品的ups不間斷電源產品。其型號涵蓋了后備式UPS、在線式UPS、在線互動式UPS、模塊化UPS和其他監控產品。在同行業市場的知名度和接受率較高。世界上*高功率密度的ups電源產品由深圳山特電子公司制造。山特還率先將IGBT功率單元及高頻PWM技術引入U(xiǎn)PS行業的廠商。從根本上提升了UPS的性能和穩定度。
在線式及原理
在線式UPS（On-Line UPS）的運作模式為“市電和用電設備是隔離的，市電不會直接供電給用電設備”，而是到了UPS就被轉換成直流電，再兵分兩路，一路為電池充電，另一路則轉回交流電，供電給用電設備，市電供電品質不穩或停電時，電池從充電轉為供電，直到市電恢復正常才轉回充電，“UPS在用電的整個過程是全程介入的”。其優點是輸出的波型和市電一樣是正弦波，而且純凈無雜訊，不受市電不穩定的影響，可供電給“電感型負載”，例如電風扇，只要在UPS輸出功率足夠的前題下，可以供電給任何使用市電的設備。
后備式及工作原理
后備式又稱為非在線式不間斷電源（Off-Line UPS），它只是“備援”性質的UPS，市電直接供電給用電設備也為電池充電（Normal Mode），一旦市電供電品質不穩或停電了，市電的回路會自動切斷，電池的直流電會被轉換成交流電接手供電的任務（Battery Mode），直到市電恢復正常，“UPS只有在市電停電了才會介入供電”，不過從直流電轉換的交流電是方波，只限于供電給電容型負載，如電腦和監視器。
