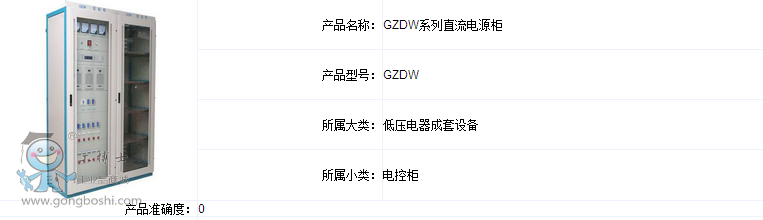

GZDW系列直流電源柜是新一代直流供電設備，采用智能化高頻開關電源模塊并聯的方式實現充電/浮充功能，具有穩壓精度高、穩流精度高、紋波系數小、安全可靠、使用簡便、智能化程度高等特點，完全能滿足電力系統對直流電源柜產品，智能化、自動化的要求，整個系統具有極強的抗高頻干擾能力和抗雷擊能力。
    GZDW系列直流電源柜是為各種合閘開關及繼電保護裝置提供直流操作電源和作為電站控制和信號用直流電源的專用設備。適用于發電廠、變電所、電訊、交通、石油化工、廠礦企業、高層建筑等電力系統提供直流電源及緊急照明電源的理想設備。

功能及特點

整流模塊采用軟開關技術，效率高，具有良好的電氣性能及電磁兼容性。

采用全自動均流 N+1 冗余模塊化設計。選配靈活，擴容方便。

自動切換的雙交流輸入。斷電，再恢復供電，本系統自動恢復運行。

優異的抗短路特性：輸出短路時可實時保護，輸出電壓幾乎為零，并可長時間保持。一旦短路解除，自動恢復正常工作。

完善的蓄電池管理功能：蓄電池均、浮充運行自動轉換，監控單元自行管理，亦可通過遠程集中監控計算機管理。

智能監控單元 選用先進的單片機或 PLC為核心， 對系統各項參數在線檢測及報警。

全中文人機界面，操作靈活方便。

標準串行通訊口，易于與上位微機連網，實現“遙測、遙控、遙信、遙調”。

系統配有交流保護器，有效吸收、阻止電網浪涌和高次諧波影響

針對不同工況防護設計，確保系統可靠運行。

主要技術參數

額定工作頻率：50Hz

額定工作電壓：交流380V

額定絕緣電壓：660V

直流輸出電壓： 110V、220V

蓄電池容量： 10～3000Ah

直流輸出電流： 10～400A

穩流精度：≤ 0.5%

穩壓精度：≤ 0.5%

紋波系數：＜ 0.5%

均流特性充電模塊間電流不均衡度≤± 3 %

使用環境條件

海拔高度不超過2000m。

周圍環境溫度不高于+40℃，不低于-10℃。并在24小時內平均溫度不高于+35℃，不低于-5℃。

在空氣清潔大氣條件中，相對濕度在*高溫度為+40℃不超過50%，在較低溫度時允許有較高的相對濕度，例如：溫度為+20℃時為90%，但應考慮由于溫度變化，有可能會偶爾產生適度的凝露。

電源柜應安裝在沒有火災，沒有爆炸危險，無嚴重污穢和化學腐蝕性氣體及劇烈震動的場所。安裝傾斜度不大于50 。

電源柜應在-25℃～55℃的溫度下運輸和儲存，在短時間內（不超過24h）溫度不超過＋70℃。在這些極限溫度下設備不應遭到任何不可恢復的損傷且在正常的條件下應能正常工作。

交流電網電壓波形為正弦波，電網電壓幅值的持續波動范圍不超過額定值± 15%交流電網頻率波動范圍不超過± 5%。

室內使用，且通風良好。

如有特殊環境使用，使用單位應在訂貨時提出，我廠可根據用戶要求特殊設計。
