西門子CPU1510 6ES7510-1DJ01-0AB0
點擊圖片查看原圖
品牌： 西門子
單價： 面議
所在地： 上海
有效期至： 長期有效
最后更新： 2016-12-28 19:45
瀏覽次數： 334
詢價
店鋪基本資料信息

 產品詳細說明

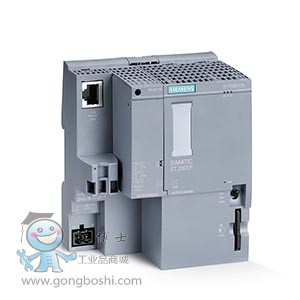

西門子CPU1510 6ES7510-1DJ01-0AB0

P_ST70_XX_07074I[1]

技術數據


SIMATIC DP, CPU 1510SP-1 PN FOR ET 200SP, CENTRAL PROCESSING UNIT WITH WORKING MEMORY 100 KB FOR PROGRAM AND 750 KB FOR DATA, 1. INTERFACE: PROFINET IRT WITH 3 PORT SWITCH, 72 NS BIT-PERFORMANCE, SIMATIC MEMORY CARD NECESSARY, BUSADAPTER NECESSARY FOR PORT 1 AND 2

一般信息
產品類型標志 CPU 1510SP-1 PN
硬件功能狀態 FS01
固件版本 V1.8
附帶程序包的
● STEP 7 TIA 端口，可組態 / 已集成，自版本 V13 SP1 升級版 4
配置控制
通過數據組 是
操作元件
運行模式開關 1
電源電壓
電源的電壓類型 24 V DC
允許范圍，下限 (DC) 19.2 V
允許范圍，上限 (DC) 28.8 V
反極性保護 是
電源和電壓斷路跨接
● 停電/斷電跨接時間 5 ms
輸入電流
耗用電流（額定值） 0.6 A
接通電流，*大值 4.7 A; 額定值
I²t 0.14 A²·s
功率
背板總線上的饋電功率 8.75 W
功率損失
功率損失，典型值 5.6 W
存儲器
SIMATIC 存儲卡插槽數量 1
需要 SIMATIC 存儲卡 是
工作存儲器
● 集成（用于程序） 100 kbyte
● 集成（用于數據） 750 kbyte
裝載存儲器
● 插拔式（SIMATIC 存儲卡），*大值 32 Gbyte
緩沖
● 免維護 是
CPU-處理時間
對于位運算，典型值 72 ns
對于字運算，典型值 86 ns
對于定點運算，典型值 115 ns
對于浮點運算，典型值 461 ns
CPU-組件
元素數量（總數） 2 000; 程序塊 (OB、FB、FC、DB) 和 UDT
DB
編號范圍 1 ... 60 999；劃分如下：用戶可用編號范圍：1 ... 59 999 和由 SFC 86 創建的數據塊的編號范圍：60 000 ... 60 999
 容量，*大值 750 kbyte; 對于絕對尋址的數據庫，*大容量為 64 KB
FB
 編號范圍 0 ... 65 535
 容量，*大值 100 kbyte
FC
編號范圍 0 ... 65 535
容量，*大值 100 kbyte
OB
容量，*大值 100 kbyte
可用循環 OB 數量 100
 時間報警 OB 數量 20
 延遲報警 OB 數量 20
 喚醒警告 OB 數量 20
 過程報警 OB 數量 50
 DPV1 報警 OB 的數量 3
 等時模式 Ob 數量 1
 技術同步警告 OB 數量 2
 啟動 OB 數量 100
 異步錯誤 OB 數量 4
 同步錯誤 OB 數量 2
 診斷報警 OB 的數量 1
嵌套深度
 每個優先等級 24
計數器、定時器及其剩磁
S7 計數器
 數量 2 048
剩磁
— 可調整 是
IEC 計數器
 數量 任意（僅由系統內存進行限制）
剩磁
— 可調整 是
S7 時間
 數量 2 048
剩磁
— 可調整 是
IEC 計時器
 數量 任意（僅由系統內存進行限制）
剩磁
— 可調整 是
數據范圍及其剩磁
保留的全部數據范圍（包括時間、計數器、標記），*大值 128 kbyte; 針對存儲器、計時器、計數器、DB 和技術數據（軸）可用的剩磁存儲器：88 kbyte
標記
 數量，*大值 16 kbyte
 定時標記數量 8; 8 個時鐘存儲器二進制位 bit 合而為一個時鐘存儲器字節 byte
數據組件
 可調整剩磁 是
 預設剩磁 否
本地數據
 每個優先等級，*大值 64 kbyte; 每個塊*大 16 KB
地址范圍
IO 模塊數量 1 024; 模塊 / 子模塊的*大數量
外設地址范圍
 輸入端 32 kbyte; 所有輸入端位于過程映像內
 輸出端 32 kbyte; 所有輸出端位于過程映像內
每個集成的 IO 子系統
— 輸入端（容量） 8 kbyte
— 輸出端（容量） 8 kbyte
每個 CM / CP
— 輸入端（容量） 8 kbyte
— 輸出端（容量） 8 kbyte
分量過程映像
 分量過程映像數量，*大值 32
每個模塊的地址空間
 每個模塊的地址空間，*大值 32 byte; 分別針對輸入和輸出數據
每個站點的地址空間
 每個站點的地址空間，*大值 1 280 byte; 用于中央輸入和輸出；不取決于組態
硬件擴展
分布式 IO 系統數量 20
DP 主站數量
 關于 CM 1
IO 控制器數量
 集成 1
 關于 CM 0
組件載體
 每個組件載體的組件，*大值 64; CPU + 64 個模塊 + 服務器模塊（結構寬度*大 1 m）
 行數，*大值 1
PtP CM
 PtP CM 數量 僅通過可用的插槽限制可連接的 PtP CM 數量
時間
時鐘
 類型 硬件時鐘
 緩沖持續時間 6 wk; 當環境溫度為 40°C 時，典型值
 每日偏差，*大值 10 s; 典型值：2 s
運行時間計數器
 數量，*大值 16
時間同步
 提供支持 是
 在 DP 上，主站 是; 通過 CM DP 模塊
 在 DP 上，從站 是; 通過 CM DP 模塊
 在 AS 中，主站 是
 在 AS 中，從站 是
 在以太網上通過 NTP 是
接口
PROFINET 接口數量 1
PROFIBUS 接口數量 1; 通過 CM DP 模塊
帶光學接口 否
1. 接口
物理接口
 端口數量 3; 第 1 個集成 + 第 2 個通過 BusAdapter
 集成開關 是
 RJ 45（以太網） 是; X1
 BusAdapter (PROFINET) 是; 可以使用的BusAdapter： BA 2x RJ45、BA 2x FC
功能性
 PROFINET IO 控制器 是
 PROFINET IO 設備 是
 SIMATIC 通訊 是
 開放式 IE 通訊 是
 網絡服務器 是
 氣液冗余 是
2. 接口
物理接口
 端口數量 1
 RS 485 是; 通過 CM DP 模塊
功能性
 PROFIBUS DP 主站 是
 PROFIBUS DP 從站 是
 SIMATIC 通訊 是
物理接口
RJ 45（以太網）
 100 Mbit/s 是
 自動協商 是
 自動交叉 是
 工業以太網狀態 LED 是
RS 485
 傳輸速率，*大值 12 Mbit/s
協議
連接數量
 連接數量，*大值 64
 為 ES/HMI/Web 預留的連接數量 10
 通過集成接口的連接數量 64
 S7 路徑連接數量 16
PROFINET IO 控制器
服務
— PG/OP 通訊 是
— S7 路由 是
— 等時模式 是
— 開放式 IE 通訊 是
— IRT 是
— MRP 是; 作為 MRP 冗余管理器和/或 MRP 客戶機；環路中的*大設備數： 50
— PROFIenergy 是
— 按優先級啟動 是; *多 32 個 PROFINET 設備
— 可連接的 IO 設備數量，*大值 64; 通過 PROFIBUS 或 PROFINET 總共*多可連接 189 個分布式外圍設備
— 其中 IO 設備具備同步實時功能 (IRT)，*大值 64
— 用于 RT 的可連接 IO 設備數量，*大值 64
— 線路上的，*大值 64
— 可同時激活/取消的 IO 設備數量，*大值 8
— 每臺工具的 IO 設備數量，*大值 8
— 更新時間 更新時間*小值取決于設置的 PROFINET IO 通訊部件，取決于 IO 裝置數量和組態的有效數據數量
更新時間，IRT 時
— 發射脈沖為 250 µs 時 250 µs 至 4 ms；說明：同步模式的 IRT 對時鐘同步組織塊的*小更新時間 625 µs 至關重要。
— 發射脈沖為 500 µs 時 500 µs 至 8 ms；說明：同步模式的 IRT 對時鐘同步組織塊的*小更新時間 625 µs 至關重要。
— 發射脈沖為 1 ms 時 1 ms 至 16 ms
— 發射脈沖為 2 ms 時 2 ms 至 32 ms
— 發射脈沖為 4 ms 時 4 ms 至 64 ms
— 在具備同步實時功能 (IRT) 和“奇數”發送脈沖已參數化情況下 更新時間 = 設置的“奇數”發射脈沖（125 µs 的任意倍數：375 µs、625 µs ... 3 875 µs）
更新時間，RT 時
— 發射脈沖為 250 µs 時 250 µs 至 128 ms
— 發射脈沖為 500 µs 時 500 µs 至 256 ms
— 發射脈沖為 1 ms 時 1 ms 至 512 ms
— 發射脈沖為 2 ms 時 2 ms 至 512 ms
— 發射脈沖為 4 ms 時 4 ms 至 512 ms
PROFINET IO 設備
服務
— PG/OP 通訊 是
— S7 路由 是
— 等時模式 否
— 開放式 IE 通訊 是
— IRT 是
— MRP 是
— PROFIenergy 是
— 共享設備 是
— 共享設備中的 IO 控制器的*大數量 4
SIMATIC 通訊
 S7 通訊，作為服務器 是
 S7 通訊，作為客戶機 是
 每個任務的有效數據，*大值 參見在線幫助（S7 通訊，用戶數據大�。�
開放式 IE 通訊
 TCP/IP 是
— 數據長度，*大值 64 kbyte
— 各端口的多個無源連接，提供支持 是
 ISO-on-TCP (RFC1006) 是
— 數據長度，*大值 64 kbyte
 UDP 是
— 數據長度，*大值 1 472 byte
 DHCP 否
 SNMP 是
 DCP 是
 LLDP 是
網絡服務器
 HTTP 是; 標準和用戶定義頁面
 HTTPS 是; 標準和用戶定義頁面
PROFIBUS DP 主站
 連接數量，*大值 48
服務
— PG/OP 通訊 是
— S7 路由 是
— 數據集路由 是
— 等時模式 否
— 等距離 否
— DP 從站數量 125
— 激活/禁用 DP 從站 是
其他協議
 MODBUS 是; MODBUS TCP
氣液冗余
 線路中斷時的切換時間，類型 200 ms
 環路中的用戶數量，*大值 50
等時模式
節拍同步運行（應用程序至端口同步） 是; 僅針對 PROFINET；帶*小組織塊，6 個 625 µs 循環
S7 消息功能
消息功能的可注冊站點數量，*大值 32
與組件相關的消息 是
可配置警報的數量，*大值 5 000
在警報池中同時響應警報的數量
 備用用戶警報數量 300
 用于系統診斷的備用警報數量 100
 用于運動技術控制對象的備用警報數量 80
調試功能測試
共同調試（工程組） 是; *多可平行在線訪問 3 個工程組態系統
組件狀態 是; *多可同時 8 個（通過所有 ES 客戶端的總和）
各個步驟 否
狀態/控制
 變量狀態/控制 是
 變量狀態/控制 輸入/輸出端、標記、DB、外圍設備輸入/輸出端、計時器、計數器
 變量數量，*大值
— 其中的變量狀態，*大值 200; 每個任務
— 其中的變量控制，*大值 200; 每個任務
強制
 強制 是
 強制，變量 外圍輸入/輸出
 變量數量，*大值 200
診斷緩沖器
 存在 是
 條目數量，*大值 1 000
— 其中的停電保險 500
Trace
 可組態 Trace 的數量 4; 每個 Trace *多 512 KB 數據
報警/診斷/狀態信息
診斷顯示 LED
 RUN/STOP LED 是
 ERROR LED 是
 MAINT LED 是
 電源電壓監控 (PWR-LED) 是
 LINK TX/RX 連接顯示 是
支持的工藝對象
運動控制 是
 轉速軸
— 轉速軸數量，*大值 6; 前提條件：未創建其它的運動技術對象；提示：軸的數量會對 PLC 程序的循環時間照成影響；TIA 選擇工具會提供選型幫助
 定位軸
— 定位軸數量，*大值 6; 前提條件：未創建其它的運動技術對象；提示：軸的數量會對 PLC 程序的循環時間照成影響；TIA 選擇工具會提供選型幫助
 同步軸（相對齒輪箱同步）
— 軸的*大數量 3; 前提條件：未創建其它的運動技術對象；提示：軸的數量會對 PLC 程序的循環時間照成影響；TIA 選擇工具會提供選型幫助
● 外部編碼器
— 外部編碼器數量，*大值 6; 前提條件：未創建其它的運動技術對象；提示：軸的數量會對 PLC 程序的循環時間照成影響；TIA 選擇工具會提供選型幫助
調節器
 PID_Compact 是; 集成優化的通用 PID 控制器
 PID_3Step 是; 適用于閥門的集成優化的 PID 控制器
 PID 溫度 是; 溫度集成優化的 PID 控制器
計數和測量
 高速計數器 是
環境要求
運行中的環境溫度
 水平安裝，*小值 0 °C
 水平安裝，*大值 60 °C
 垂直安裝，*小值 0 °C
 垂直安裝，*大值 50 °C
運輸/儲存時的環境溫度
 *小值 -40 °C
 *大值 70 °C
組態
編程
編程語言
— KOP 是
— FUP 是
— AWL 是
— SCL 是
— GRAPH 是
技術保護
 用戶程序保護 是
 復制保護 是
 模塊保護 是
訪問保護
 防護級別：寫保護 是
 防護級別： 讀寫保護 是
 防護級別： 全部保護 是
循環時間監測
 下限 可調整的*短循環時間
 上限 可調整的*長循環時間
尺寸
寬度 100 mm
高度 117 mm
深度 75 mm
重量
重量，約 310 g
