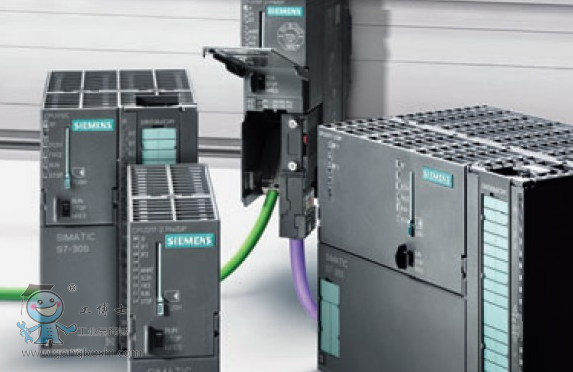

西門子 6GK7343-1EX30-0XE0 以太網數據通訊模塊


西門子CP343-1通訊處理器 介紹：

CP343-1 是用于工業以太網連接的 SIMATICS7-300 的通訊模板。

由于其集成有處理器，從而減輕了 CPU 的通訊任務，且支持附加接口。

CP 343-1 允許 S7-300 和以下設備通訊：

編程設備、計算機、HMI 設備

其它 SIMATIC S7/C7 系統

SIMATIC S5 PLC

SINUMERIK 840D powerline

現場設備（PROFINET IO 設備）

非西門子設備

CP 343-1 可用于 SINUMERIK 840D powerline，以連接到工業以太網及與其它自動化系統通訊，如通過開放式 IE 通訊、S7 通訊或 PROFINET 通訊。



SIMATIC S7-300/SINUMERIK 840D powerline 與工業以太網的連接

2 個 RJ45 10/100 Mbit/s 全/半雙工接口，帶有自感應/自動協商和自動交叉功能

集成式 2 端口實時交換器 ERTEC

多協議，可以運行 ISO,TCP 與 UDP 傳輸協議和 PROFINET I/O

可調節的 Keep Alive 功能

通訊服務：

開放式通訊 (ISO、TCP/IP 和 UDP)

PROFINET IO 控制器或 PROFINET IO 設備

編程器/操作面板通訊：通過 S7 路由的交叉網絡

S7 通訊 (客戶機，服務器，多路復用技術)

用于 UDP 的多點傳送

通過 DHCP、簡單的 PC 工具或通過程序塊（例如 HMI）進行 IP 地址分配

通過可組態的訪問列表進行訪問保護

通過工業以太網進行遠程編程與初始調試

使用 STEP 7 組態

通過以太網，使用 NTP 或 SIMATIC 程序自動設置 CPU 時鐘

IT通訊

Web 功能

通過 SNMP （MIB2 診斷信息）可集成到網絡管理系統

使用 web 瀏覽器，診斷 STEP 7



通過集成 2 端口實時交換機，非常適用于具有總線形拓撲結構的網絡

帶PROFINET 現場設備與工業以太網的連接

通過連接為一個 PROFINET IO Device，SIMATIC S7-300 和其它可編程控制器之間的數據交換快速、容易。

利用開放式通訊通過 SIMATIC S7-300 的集成，可保護現有工廠系統的投資

安全性：

通過面向設備的 IP 地址列表，無需更改密碼，即可實現保護

利用 TCP/IP 的 WAN 特性，通過電話網絡 （如 ISDN），就可以實現遠地編程

無需使用 STEP 7 即可調整系列機器的固有 IP 參數

通過 NTP 或 SIMATIC 程序?qū)崿F(xiàn)工廠范圍內的時鐘同步

通過自由的用戶數據報文協議（UDP）連接或多點傳送功能實現多用戶訪問。

利用對方系統中的接口，不用 RFC1006 也是可能的。

單寬型式，可節省一個插槽

借助于集成的 Autocrossover 功能，可使用非交叉電纜。

CP 343-1提供 SIMATIC S7-300 設計的所有優點：

在正面，

堅固的塑料外殼有如下功能:

兩個 RJ45 接口，使用自動感測/自動協商功能，通過數據傳輸速率自動感測，可連接到工業以太網；該 RJ45 接口為工業用，帶護套，

可連接 IE FC RJ45 145/180 接頭

2 針插接式端子排，用于與外部24 V DC電源電壓連接。

8 個 LED 用于指示工作和通訊狀態（診斷每一個交換機端口）

安裝簡單；

CP 343-1 安裝于 S7-300 導軌上，并通過總線連接器與相鄰模塊連接。 沒有槽位規則。

無風扇運行；

不需用后備電池。

使用 IM 360/361，CP 343-1也可運行于擴展機架（ER）上

不需編程器即可更換模板

CP 343-1 獨立處理工業以太網上的數據擁塞。此模塊具有自己的處理器。層 1 至 4 符合國際標準。

傳送協議 ISO，TCP/IP、UDP 和 PROFINET IO 多協議運行是可能的。為了進行連接控制 （保持活化），可為所有有源/無源通訊伙伴的 TCP 傳輸連接組態一個可調時間。

使用 SIMATIC 程序或 NTP（網絡時間協議），設置 CPU 日時鐘，精確至大約 +/-1s。

CP 343-1 擁有一個預定的唯一以太網地址，通過網絡可直接使用。

在多協議模式時，CP 343-1提供以下的通訊服務：

編程器/OP 通訊

編程器/OP通訊，連接到網絡的所有S7站都可以遠距編程。

S7 路由；

借助于 S7 路由，使用編程器可在整個網絡中進行通訊。
