德國Helmholz系統有限公司提供垂直進線和軸向進線的CAN Bus總線連接器，傳輸速率高達1Mbps。

CAN總線連接器用于CAN Bus總線，用來將CAN站點同電纜的連接，該連接器具有結構完善、安裝快速的特點，并內置終端電阻�？偩�連接器可直接插入到CAN站點的CAN接口（SUB-D型9針接口），總線電纜使用6路螺絲端子連接。

CAN總線連接器上設置的撥動開關可以連接或斷開終端電阻，將總線連接器設置為一個總線節點或總線終端來使用。撥動開關在總線連接器工作時也可同時操作。

當總線連接器作為一個總線節點時，撥動開關在“OFF”位置，終端電阻不被使用，傳入的總線和傳出的總線相互連接。當總線連接器作為一個總線終端時（在總線的**個和*后一個站點），撥動開關在“ON”位置，終端電阻被接入總線。

CAN總線連接器可提供24V補充供電，并有90°垂直電纜進線和180°軸向電纜進線兩種接線方式可供選擇。

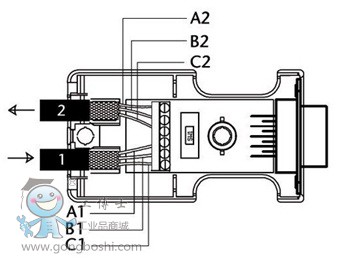

90°垂直電纜進線CAN總線連接器引腳分配：

A1 = CAN  低  = Sub-D型接口第2位

B1 = CAN  高  = Sub-D型接口第7位

C1 = CAN 接地 = Sub-D型接口第3位

接地 = SUB-D型接口第6位

CAN V+ = SUB-D型接口第9位

180°軸向電纜進線CAN總線連接器引腳分配：

A1 = CAN  低  = Sub-D型接口第2位

B1 = CAN  高  = Sub-D型接口第7位

C1 = CAN 接地 = Sub-D型接口第3位

       金屬層屏蔽外殼

       提供24V補充供電（僅限90°）

       緊湊設計沒有松散部件

       90°和180°電纜進線

       集成終端電阻
