SINAMICS G120 標準型變頻器

概述

SINAMICS G120 變頻器的設計針對三相交流電機，用于實現***而又經濟的轉速 / 轉矩控制。

該系列產品涵蓋了 0.37 kW 到 250 kW 的功率范圍，并提供豐富的規格 （外形尺寸從 FSA 到 FSG） ，因此可廣泛用于各種驅動方案。示例：SINAMICS G120，外形尺寸 FSA、FSB 和 FSC，均配備功率模塊、控制單元 CU240E-2 F 和基本操作面板 BOP-2

易于操作的設計

SINAMICS G120 是一款模塊式變頻器系統，其主要包含兩個功能單元：

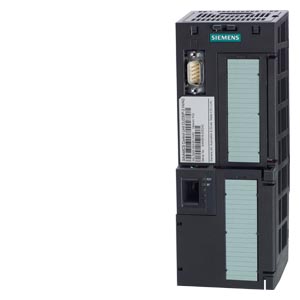

• 控制單元 （CU）

• 功率模塊 （PM）

控制單元以多種可選的控制方式對功率模塊及連接的電機進行控制和監控。該組件能夠支持與本地或中央控制系統以及監控設備的通訊。

功率模塊用于對電機供電，功率范圍為 0.37 kW 至 250 kW。該模塊采用了*****的 IGBT 技術和脈寬調制功能，從而確�？煽慷�又靈活的電機運行。豐富的保護功能為功率模塊和電機提供了高度保護。

SINAMICS G120 標準型變頻器尤其適合

• 在工商業領域用作泛用驅動

• 用于汽車、紡織、制程技術等行業

• 用于跨行業應用，例如鋼鐵、原油、天然氣和近海工業以及再

生能源行業中的輸送技術

優點

• 模塊式設計造就高度靈活性，能夠適應對驅動方案的未來需求

- 可在通電狀態下 （熱插拔）更換控制單元

- 采用插接式端子

- 設備更換步驟簡單，便于維護

• 集成了安全功能，因此將驅動集成至采用安全方案的機械或設備時成本顯著降低

• 外形尺寸為 FSD 至 FSG 的功率模塊 PM240-2 提供額外端子，用于實現符合 IEC 61508 SIL 3 以及 EN ISO 13489-1 PL e及 3 類的 STO

• 支持基于 PROFIdrive Profile 4.0 的 PROFINET 或 PROFIBUS 通訊

- 可實現全廠范圍內的工程設計

- 易于操控

• 使用移動設備或者筆記本電腦借助可選的 SINAMICS G120 智能連接模塊進行無線調試、操作和診斷

• 借助可選購的 SINAMICS CONNECT 300 IoT Gateway 連接至

MindSphere 云平臺

• 采用創新的回路設計 （雙向輸入整流器和 “ 降容的 ” 直流母線） ，使用功率模塊PM250 時可將負載的動能回饋至供電系統。由于具備回饋能力，因此不需要通過制動電阻將再生能量轉換為熱能，從而使能耗顯著降低。

• 集成了 USB 接口，使本地調試和診斷更為簡單

• 配備控制單元 CU230P-2：集成了針對泵、風機和壓縮機應用的功能，例如：

- 4 個可自由編程的 PID 控制器

- 針對具體應用的向?qū)?/span>

- Pt1000/LG-Ni1000/DIN-Ni1000 溫度傳感器接口

- AC 230 V 繼電器

- 3 個可自由編程的數字定時開關

更多信息參見產品樣本 D 35。

• 配備控制單元 CU250S-2：集成的定位功能 （基本定位器 EPos）可在運行過程中實現高動態特性的定位任務。定位可通過增量編碼器或 / 和***值編碼器 （SSI）來實現

- 編碼器接口 DRIVE-CLiQ、HTL/TTL/SSI（SUB-D）以及旋轉變壓器 /HTL （端子）

- 無編碼器和帶編碼器的矢量控制

• 采用 BICO 技術，從而集成了控制功能

• 創新的冷卻方案和電子模塊上的涂層有助于提升牢固度和延長壽命

- 采用外部散熱器

- 電子器件不設在通風道中

- 控制單元完全采用對流冷卻

- ***重要的組件特別設有涂層

• 設備易于更換，且可通過可選的操作面板或存儲卡實現省時的參數復制

• 采用較高的脈沖調制頻率時，可以大大降低電動機運行時的噪音

• 設計緊湊，節省空間

• 能夠簡便地與 50 Hz 或 60 Hz 電機匹配 （IEC 或 NEMA 電機）

• 對靜態或脈沖信號進行 2 線 /3 線控制，從而通過數字量輸入進行全局控制

• 通過 CE、UL、cUL、RCM、SEMI F47 全球認證，并且Safety Integrated （安全集成）符合 IEC 61508 SIL 2 以及EN ISO 13849-1 PL d 及 3 類
