華儀電氣FZW38-12戶外高壓交流真空負荷開關適應于額定電壓為12kV、額定頻率50Hz的戶外三相交流配電系統中，作為開、合負荷電流和關合短路電流之用。用于變電站、工礦企業及城、農網作保護和控制和城、農網 自動化配電網絡以及頻繁操作的場所。在北京電力科學研究院通過全面型式試驗，符合下述標準：

GB/T3804 3.6K-40.5kV高壓交流負荷開關。

GB/T11022 高壓開關設備和控制設備標準的共用技術要求。


1、周圍空氣溫度:-40℃～+40℃；

2、環境濕度：月平均相對濕度不大于90%，日平均相對濕度不大于95%；

3、風壓:不超過700Pa(相當于風速35m/s)；

4、海拔不超過1000m；

5、地震烈度不超過8度；

6、安裝場所應為沒易燃、爆炸、化學腐蝕物質及經常性劇烈振動的場所；

7、耐受空氣污穢程度：Ⅳ級。

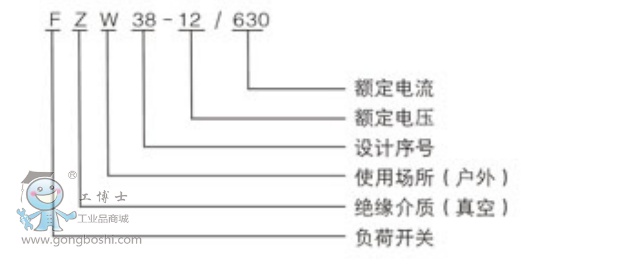

型號及其含義

      華儀電氣FZW38-12戶外交流高壓隔離真空負荷開關采用真空滅弧室滅弧、無爆炸危險，不須檢修。本負荷開關隔離刀與三級真空滅弧室聯動，分、合閘操作的同期性好，且分閘時有可靠的隔離斷口，即具備隔離開關的功能。開關機體的零部件大都采用不銹鋼材料，底架采用不銹鋼材料或經熱鍍鋅外加防紫外線保護涂料處理，可有效防止腐蝕及生銹，確保了機體在戶外環境下的正常運行。開關的閘刀采用壓力彈簧，保證觸頭具有足夠的

接觸壓力，這樣不但操作方便，同時可保證分、合閘操作的可靠性。本開關在額定負載電流下開合，不要求有二次保護設備連接。

      本負荷開關的滅弧斷口和隔離斷口在分、合閘過程中并聯，滅弧斷口用作滅弧，不承擔載流任務，而隔離斷口僅承擔載流和短路關合的任務，不參與滅弧，這樣不僅簡化了滅弧結構，且使開關整體結構簡單，性能穩定安裝、操作方便可靠，電壽命長，實為一種經濟、理想的戶外開關設備。

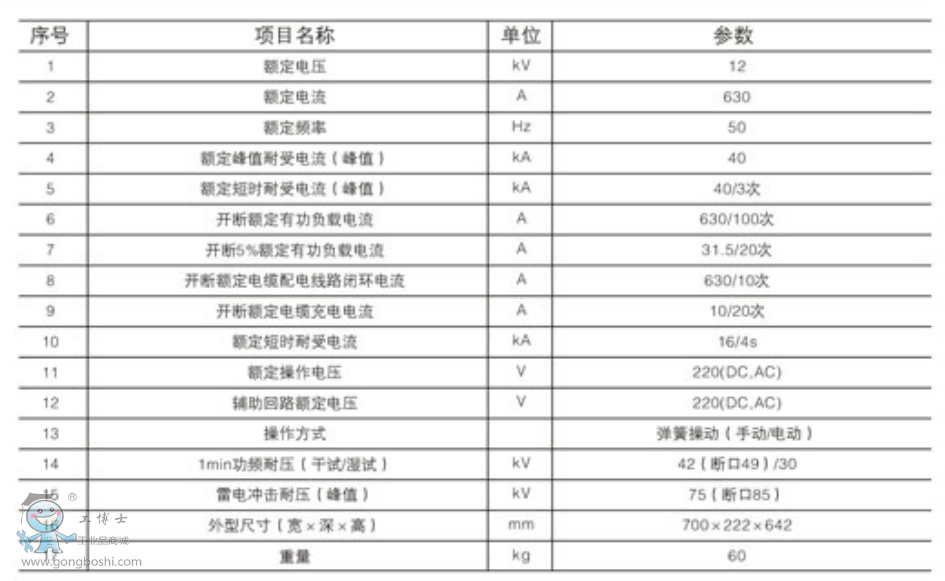

主要技術參數

1、小型化真空滅弧室

*大的可靠性，屏蔽罩外露，體積小，工作壽命長，封裝在固封極柱內；

2、固封極柱

符合環保要求，被證實的戶外性能，耐臭氧和紫外線，易于運輸；堅固、輕、不易脆裂；

3、彈簧機構

高可靠性，小型化彈簧機構，機械壽命可達2萬次；

4、手、電動合、分閘裝置

電動儲能、電動合分，同時具有手動儲能，手動分合，外部清晰的儲能到位標志以及合分狀態位置；

5、開關外殼

良好的耐腐蝕性，可提供不銹鋼開關外殼，也可提供優質鋼板（噴塑處理）開關外殼。
