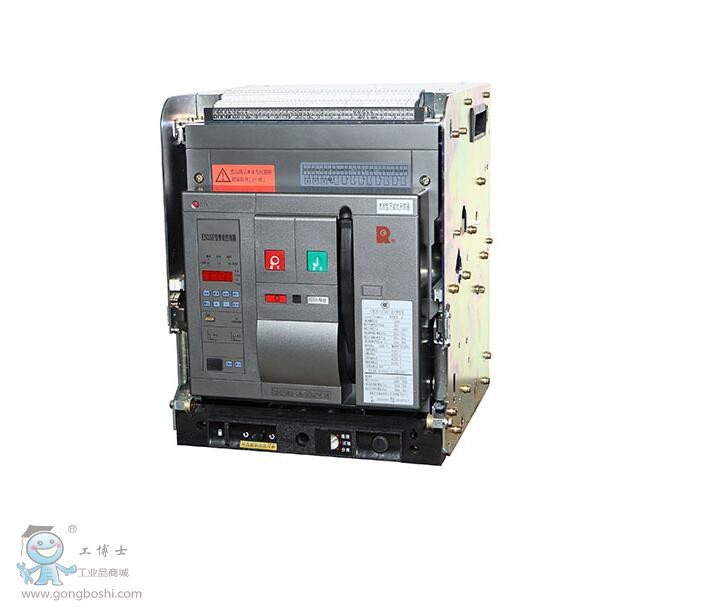

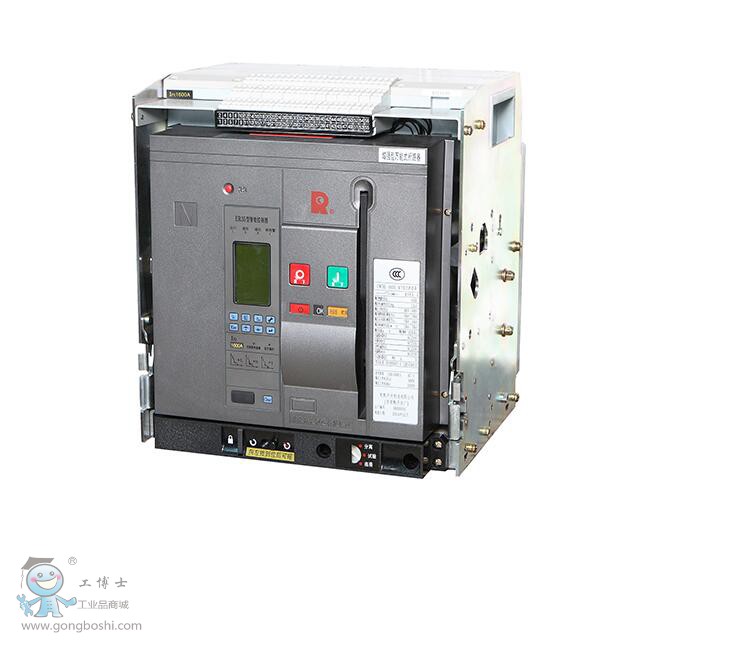

CW3V 系列智能型真空萬能式斷路器



1.概述

        CW3V真空斷路器秉承了CW3斷路器保護功能全、測量參數多、維護功能豐富等優點，但具有更高的電氣機械壽命、更多的額定短路分?jǐn)啻螖?shù)，更強的滅弧能力，并能實現真正意義上的零飛弧，特別適用于環境相對惡劣的場所及AC690V、1140V電源TN、TT、IT系統。 斷路器不但可實現對線路的保護，還可實現對電動機（斷路器滿足GB50055對電動機保護要求）、發電機（斷路器滿足GB755對發電機保護要求）等設備的保護，為用戶提供更安全、更可靠、更全面的低壓配電保護方案。

        斷路器額定工作電壓AC50Hz/60Hz,400V、690V、1140V

        斷路器額定電流400A～3200A

        使用類別為B

        斷路器具有抽屜式和固定式

        斷路器可倒進線連接

        斷路器具有隔離功能，符號為：。

        斷路器符合以下標準：

        IEC60947-1、GB 14048.1

        IEC60947-2、GB 14048.2

        EC60947-4-1、GB 14048.4

        斷路器獲國家強制性產品認證CCC標志。



2.正常使用條件

        周?chē)�空氣溫�?5℃～+40℃，且24h的平均值不超過+35℃；

        安裝地點的海拔不超過2000m；

        空氣的相對濕度在*高溫度為+40℃時不超過50％，在較低溫度下可以允許有較高的相對濕度，例如20℃時達90％，對由于溫度變化偶爾產生的凝露應采取特殊的措施；

        污染等級為3級；

        斷路器主電路的安裝類別為Ⅳ，其余輔助電路、控制電路安裝類別為Ⅲ；

        斷路器適用于電磁環境A；

        斷路器安裝的垂直傾斜度不超過5°；

        斷路器應安裝在無爆炸危險和無導電塵埃、無足以腐蝕金屬和破壞絕緣的地方；

        斷路器安裝在柜體小室內，且加裝門框，防護等級達IP40。
