功用

　　SIMATIC S7-1500操控器供給了更高功用，位指令的處理時刻*低至1ns，浮點運算的指令處理時刻*低至10ns(取決于CPU類型，這在首次上市發布的商品中是不可能的)。背板總線的速度是S7-400PLC的40倍;因?yàn)榇�碼生成得到優化，CPU的響應速度與現有操控器的CPU比較更快。

　　每個CPU都配有一個PROFINET IO (2端口交換機)規范接口。CPU 1516-3PN/DP別的還具有一個集成PROFINET基本接口，例如，可用于網絡阻隔。

　　除集成接口外，每個SIMATIC S7-1500操控器還可經過通訊模塊或通訊處理器進行拓展。這么就供給了許多其它銜接辦法，例如，經過PROFIBUS進行銜接，經過以太網進行銜接，或經過選用專用協議USS或Modbus RTU的串行接口進行銜接。

　　集成技能

　　SIMATIC S7-1500能夠不運用任何附加模塊而在PLC中集成運動操控功用。經過PLCopen，該操控器供給了規范化的塊，可用來銜接模擬驅動器和PROFIdrive驅動器。運動操控功用支撐轉速軸和定位軸以及外部編碼器。

　　為了有效調試和迅速優化驅動器和閉環操控器，SIMATIC S7-1500還關于一切CPU變量供給了廣泛的跟蹤功用，既可用于實時確診，又可用于不守時毛病檢查。

　　除驅動器功用外，S7-1500還供給了豐厚的閉環操控功用，例如，可經過便于組態的塊來主動優化操控參數以獲得*好操控質量。

　　此外，還可運用技術模塊來履行高速計數、方位捕獲等功用，或關于24V直至200kHz的信號履行測量。

　　集成了安全功用

　　與STEP7聯系運用時，每個CPU都會供給根據暗碼的常識維護，可避免未經授權而讀出并更改程序塊的內容。

　　仿制維護加強了安全防護，避免未經授權而仿制程序塊。能夠?qū)⒃敿?xì)程序塊銜接至存儲卡的序列號，以便只要在將組態的存儲卡插到CPU中以后，才會履行該程序塊。

　　而且，操控器具有四個不一樣的安全拜訪等級，以便向不一樣用戶組分配不一樣的拜訪權限。

　　因?yàn)椴僮骶S護得到改善，因而，操控器能夠檢查到數據更改或未經授權的組態數據傳輸。

　　以太網通訊處理器(CP 1543-1)經過防火墻為用戶供給了附加拜訪維護，并可樹立安全VPN銜接(V12SP1及更高版別)。

　　規劃與操作

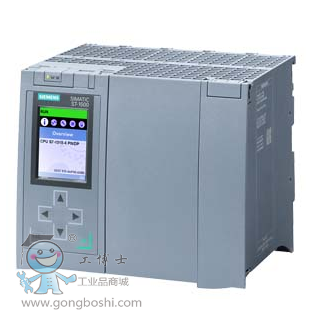

　　一切SIMATIC S7-1500 CPU都配有一個顯現屏。經過該顯現屏，用戶能夠讀取所銜接的任何模塊的訂貨號、固件版別和序列號等信息;別的，無需運用編程設備，即可在本地調整CPU的IP地址以及其它網絡設置。

　　過錯音訊以一般文本形式顯如今顯現屏上，然后有助于縮短停機時刻。

　　一切模塊選用一致的前銜接器，集成式電壓跳線可構成靈敏的電壓組，簡化了庫存。

　　因?yàn)?a >S7-1500裝置導軌中集成了規范裝置導軌，可方便地裝置主動熔斷器、繼電器等附加組件。

　　在會集裝備中，可經過信號模塊對SIMATIC S7-1500操控器進行拓展。這么，經過節約空間的拓展，就能夠靈敏習慣每種運用。在將此款操控器推向市場時，市場上已有各種不一樣的模擬量和數字量模塊。

　　運用用于數字量信號模塊的體系電纜套件，能夠迅速、明晰地銜接現場傳感器和履行器(徹底模塊化銜接，包含前銜接器模塊、銜接線和銜接模塊以及在開關柜內進行簡潔接線(靈敏銜接，包含帶有預拼裝的單線芯的前銜接器。

　　別的，還為S7-1500供給了用于為模塊供給24V電壓的電源模塊以及為內部模塊電路供電的體系電源。

　　經過用于ET 200MP I/O體系的IM 155-5 PROFINET接口模塊，能夠運用多達30個信號、通訊和技術模塊。這么，S7-1500的組件和體系長處也適用于分布式裝備。不管模塊是在S7-1500操控器旁的一個會集裝備中運轉，仍是在經過ET 200MP完成的分布式裝備中運轉，在操作和體系功用方面，用戶都看不到任何不同。在這兩種體系中選用的高功用背板總線都可縮短總線循環時刻和響應時刻，即便關于大型站裝備以及很高的數量構造，也是如此。

　　集成體系確診功用

　　集成體系確診功用已關于S7-1500系列的CPU預先激活;體系確診信息以一般文本形式一致顯如今顯現屏、TIAPortal、HMI和Web服務器上，甚至可顯現來自變頻器的音訊;如今，在CPU中止運轉時期也將供給這種確診。若裝備了新的硬件組件，則主動對確診信息進行更新。

　　SIMATIC STEP 7 Professional V12工程組態軟件

　　新的SIMATIC S7-1500操控器系列只能在Totally Integrated Automation Portal中運用STEP 7 ProfessionalV12及更高版別進行組態。SIMATIC STEP 7 Professional V12是用于對SIMATIC S7-1500進行直觀處理的工程組態體系，除了對S7-1500進行組態外，還可對S7-300/400和S7-1200操控器進行組態。

　　兼容性

　　SIMATIC STEP 7 Professional V12中集成的移植東西供給了以下支撐：

　　從S7-300/S7-400切換到S7-1500操控器并主動變換程序代碼。將會記載無法主動變換的程序代碼有些并能夠手動進行修改。STEP7V11項目可持續在兼容形式下用于STEP 7 V12。而且，可經過張貼/仿制功用將S7-1200程序變換到S7-1500。

　　SIMATIC 存儲卡(用來運轉CPU)

　　SIMATIC S7-1500 CPU選用了一個SIMATIC存儲卡。該存儲卡用作刺進式裝載存儲器，或用于履行固件更新。

　　此SIMATIC存儲卡也可用于存儲STEP 7項目，包含注釋和符號、其它文檔或csv文件(用于配方和歸檔)。運用體系函數(SFC)和用戶程序，能夠創立數據塊，并將數據存儲在SIMATIC存儲卡上。
