◆全自動型不需外接任何控制元器件

電磁兼容好，抗干擾能力強，對外無干擾，自動化程序高

◆機電一體設計，開關轉換準確、靈活、可靠

可靠性高，使用壽命8000次以上

◆具有明顯通斷位置指示、掛鎖功能，可靠實現電源與負載間的隔離

◆采用過零位技術

◆采用可靠的機械聯鎖和電氣聯鎖技術

◆采用雙列復合式觸頭、橫接式機構、微電機預儲能及微電子控制技術，基本實現零飛�。�無滅弧罩）

施耐德雙電源自動轉換開關作規程

1、當因故停電，且在較短時間內無法恢復供電時，必須啟用備用電源。

步驟：

①切除市電供電各斷路器(包括配電室控制柜各斷路器，雙電源切換箱市供電斷電器)，拉開雙投防倒送開關至自備電源一側，保持雙電源切換箱內自備電供電斷路器處于斷開狀態。

②啟動備用電源(柴油發電機組)，待機組運轉正常時，順序閉合發電機空氣開關、自備電源控制柜內各斷路器。

③逐個閉合電源切換箱內各備用電源斷路器，向各負載送電。

④備用電源運行期間，操作值班人員不得離開發電機組，并根據負荷的變化及時調整電壓、廠頻率等，發現異常及時處理。

2、市電恢復供電時，應及時做好電源轉換工作，切斷備用電源，恢復市電供電。

步驟：

①按順序逐個斷開自備電源各斷路器，順序是：雙電源切換箱自備電源斷路器→自備電源配電柜各斷路器→發電機總開關→將雙投開關撥至市電供電一側。

②按柴油機停機步驟停機。

③按順序，從市電供電總開關至各分路開關逐個閉合各斷路器，將雙電源切換箱自市電供電斷路器置于閉合位置。

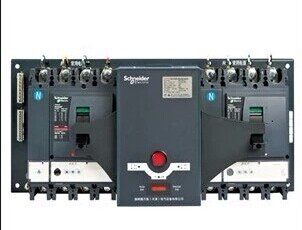

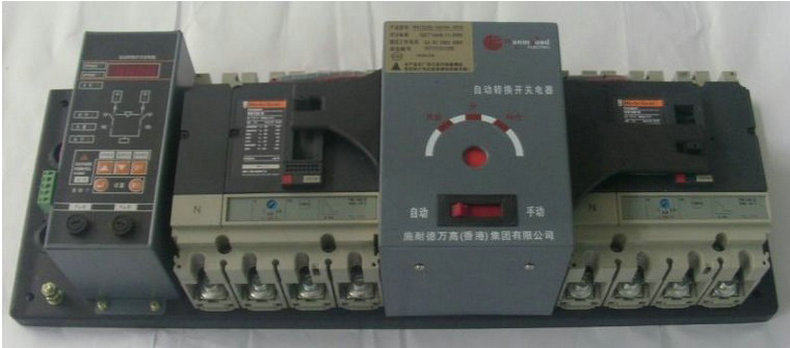

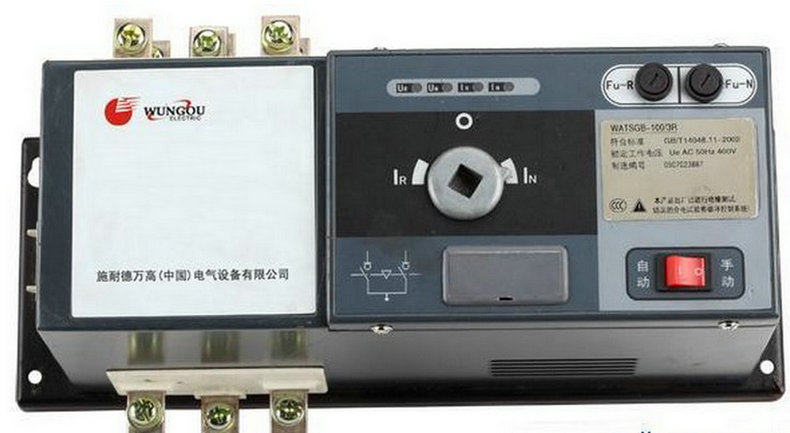

施耐德雙電源自動轉換開關概述

雙電源自動轉換開關是新一代產品。 外觀美觀、質量可靠、壽命長、操作簡單 是由兩臺三極或四極的塑殼斷路器及其附件(輔助、報警觸頭)、 機械聯鎖傳動機構、智能控制器等組成。分為整體式與分體式兩種結構。整體式是控制器和執行機構同裝在一個底座上；分體式是控制器裝在柜體面板上，執行機構裝在底座上由用戶安裝在柜體內，控制器與執行機構用約2m長的電纜連接。

特點

兩臺斷路器之間具有可靠的機械聯鎖裝置和電氣聯鎖保護，徹底社絕了兩臺斷路器同時合閘的可能性。該機構已獲國家專利產品。

施耐德雙電源自動轉換開關特點

外形美觀、體積小、重量輕

由邏輯控制板，以不同的邏輯來管理直接裝于開關內的電機，變速箱的動行操作來保證開關的位置。電機為聚氯丁橡膠絕緣濕熱型電機裝有安全裝置，在超出110℃濕度和過電流狀態時跳閘。在故障消失后即自動投入工作，可逆減速齒輪采用直齒齒輪。

施耐德雙電源自動轉換開關雙電源性能

★智能化控制器采用單片機為控制核心，硬件簡潔，功能強大，擴展方便，可靠性高。

★具有短路、過載保護功能，過壓、欠壓、缺相自動轉換功能與智能報警功能。

★自動轉換參數可在外部自由設定。

雙電源

雙電源

★具有操作電機智能保護功能。

★本裝置帶有消防控制電路，當消防控制中心給一控制信號進入智能控制器

兩臺斷路器都進入分閘狀態。

★留有計算機聯網接口，以備實現遙控、遙調、遙信、遙測等四遙功能。
