高速采集

在高速波形測量中，YOKOGAWA提供了*大采樣率為100MS/s(10ns采樣間隔)的測量儀器。通過新開發的100MS/s、12位分辨率、20MHz頻率范圍、1-kV*絕緣模塊(720210)，SL1000能夠精確捕捉高速、高電壓信號。
此外，您還可以組合多個支持各種信號測量的模塊，為廣泛應用提供解決方案。

*: 與10:1探頭(絕緣BNC輸入)700929組合使用

長時間保存數據

長時間內采集到的數據長期可以保存至SL1000內存，也可實時保存至PC硬盤或SL1000內置硬盤¹ ²。

¹：/HD1選件
²：實時硬盤保存的*大速度因測量條件而異。
³：觸發模式：單一，1個模塊測量2個通道。

支持并行測試

可用4個不同采樣速度同時進行*多測量。針對不同的被測器件各模塊采用*合適的采樣率，從而降低保存在硬盤中的數據總量。

高速數據傳輸&GIGAZoom功能

通過USB 2.0或1000BASE-TGB以太網¹可以快速將數據傳輸至PC。SL1000的高速數據壓縮引擎(GIGAZoom)可在PC上實時顯示波形²。即使在高速處理大量數據時，也可以達到獨立測量儀器相同的顯示更新和放大性能。

¹：/C10選件
²：在測量中能夠顯示波形的通道數因PC性能和測量條件而異。

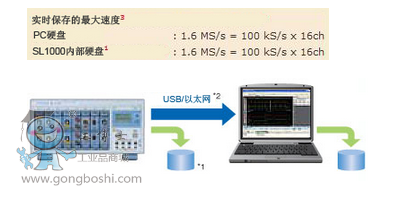

實時保存至硬盤

連續測量數據可以實時保存至PC硬盤或SL1000內置硬盤¹。文件名可自動指定，節省了操作文件的時間�？赏瑫r且實時地將數據保存至PC硬盤和SL1000硬盤¹。這加強了數據存儲系統的可靠性，從而能夠保護您的重要數據。您可以使用Xviewer波形查看器軟件，或通過以太網²在FTP客戶端訪問SL1000內部硬盤¹。

¹：/HD1選件
²：/C10選件
³：典型值。實際值取決于PC性能和測量條件。

硬盤記錄功能設置

通過指定記錄標準，可以把想要的數據有效自動地記錄到硬盤。只需指定記錄位置、記錄開始和停止條件、重復記錄條件和其它標準即可。在Freerun測量中，對于記錄開始可定義的參數有：立即開始、時間和報警；記錄結束條件可指定參數有：連續、時間、記錄時間和報警；重復記錄條件可指定參數有：記錄周期和記錄數量*。在觸發測量中，每次的觸發測量數據都會被記錄。還可以手動把SL1000內置采集存儲器中的數據保存至PC硬盤。

*: 每個記錄文件大小*大為12GB(4通道記錄，約1.5GW/ch)

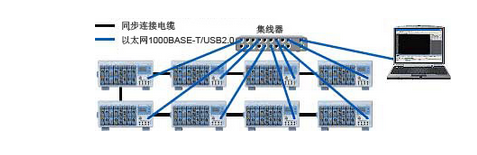

多設備同步

*多8臺設備同步

• 100MS/s，*多128個通道(16個通道x8臺設備)
• 所有設備可使用4個不同采樣率
(支持并行測試)
• 可為所有設備的通道組合觸發和報警功能
• 實時保存的*大速度¹
PC硬盤：1.6MS/s = 100kS/s x 16個通道 > 10kS/s x 128個通道(到PC硬盤的總數據傳輸率為1.6MS/s) 設備硬盤：1.6MS/s = 100kS/s x 16個通道(100kS/s x 128個通道，8臺設備)
