施耐德LC1D095B7C 3極交流接觸器 AC24V
點擊圖片查看原圖
品牌： 施耐德
額定電流： 95A
線圈電壓： AC24V
單價： 面議
所在地： 上海
有效期至： 長期有效
最后更新： 2017-07-06 09:48
瀏覽次數： 269
詢價
店鋪基本資料信息

 產品詳細說明

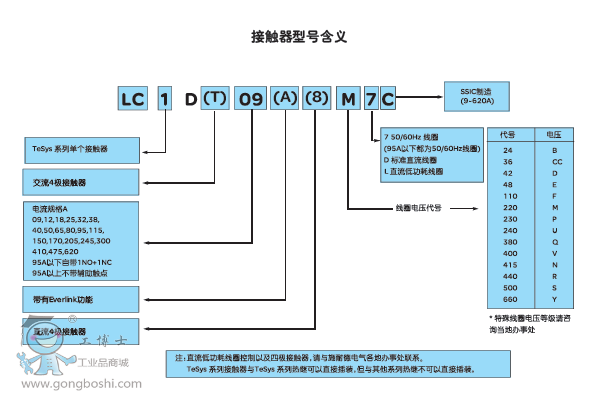

 施耐德接觸器型號說明

產品特性

主要信息
產品系列
TeSys

產品名稱
D

產品類型
接觸器

產品名
LC1D

接觸器應用領域
應用于功率因數大于等于0.95的交流負載中
應用于接通分?jǐn)嗾?dòng)的鼠籠電機

使用類別
AC-1
AC-3

極數
3P

主觸點類型
3 NO

額定工作電流 [Ie]
9 A θ <= 60 °C   ( )  AC-3 ,  Ue <= 440 V ,
25 A θ <= 60 °C   ( )  AC-1 ,  Ue <= 440 V ,

控制回路電壓
24 V, AC 50/60 Hz

輔助觸點類型
1 NO + 1 NC

補充信息
額定工作電壓 [Ue]
<= 225 V 電源回路  :
<= 690 V 電源回路  :

電動機功率 (kW)
4 kW   ( 380/400 V )
5.5 kW   ( 660/690 V )
2.2 kW   ( 220/240 V )
5.5 kW   ( 500 V )
4 kW   ( 415/440 V )

電氣壽命
2 kA².s   ( AC-3 )
0.6 kA².s   ( AC-1 )
2 kA².s   ( AC-3 )

機械壽命
15 kA².s

*大操作頻率
3600 次/小時 (環境溫度 <= 60 °C)

動作時間
分?jǐn)?: 4...19 毫秒
閉合 : 12...22 毫秒

控制電壓限額
0.3...0.6 Uc 釋放  :  50/60 Hz
0.8...1.1 Uc 運行  :  50 Hz
0.85...1.1 Uc 運行  :  60 Hz

(~50Hz保持)功耗 (VA)
7.5 VA 60 Hz
7 VA 50 Hz

約定發熱電流 [Ith]
信號回路 : 10 A (θ<= 60 °C)
主回路 : 25 A (θ<= 60 °C)

平均阻抗
2.5 m  (Ith  50 Hz )

熱消散
2...3 W (50/60 Hz)

額定短時耐受電流 [Icw]
信號回路: 100 A, 持續時間: 1 s
信號回路: 120 A, 持續時間: 500 ms
信號回路: 140 A, 持續時間: 100 ms
主回路: 105 A, 持續時間: 10 s (<= 40 °C)
主回路: 61 A, 持續時間: 1 分鐘 (<= 40 °C)
主回路: 30 A, 持續時間: 10 分鐘 (<= 40 °C)
主回路: 210 A, 持續時間: 1 s (<= 40 °C)

與繼電器配合使用的熔絲
主回路 : gG 20 A, 2型, U<= 690 V
主回路 : gG 25 A, 1型, U<= 690 V
信號回路 : gG 10 A, 符合 IEC 60947-5-1

過電壓類別
III

額定絕緣電壓 [Ui]
主回路 : 690 V, 符合 IEC 60947-4-1
信號回路 : 690 V, 符合 IEC 60947-1

浪涌抑制模塊
無內置浪涌抑制模塊

輔助觸點類型
機械連接 : 1 NO + 1 NC, (符合 IEC 60947-5-1)
與主觸頭狀態成鏡像 : 1 NC, (符合 IEC 60947-4-1)

信號回路頻率
25...400 Hz

*小開關電流 [Imin]
信號回路 : 5 mA

不重迭時間
失電 : 1.5 毫秒 (NC和NO之間的觸點)
得電 : 1.5 毫秒 (NC和NO之間的觸點)

絕緣電阻
> 10 M (信號回路)

安裝方式
面板安裝
導軌安裝

接線能力
主回路 : 通過螺釘夾緊,1 電纜 1...4 mm² 接線片外徑Ø: 8 mm, 軟線, 不帶接線端子.
主回路 : 通過螺釘夾緊,2 電纜 1...4 mm² 接線片外徑Ø: 8 mm, 軟線, 不帶接線端子.
主回路 : 通過螺釘夾緊,1 電纜 1...4 mm² 接線片外徑Ø: 8 mm, 軟線, 帶接線端子.
主回路 : 通過螺釘夾緊,2 電纜 1...2.5 mm² 接線片外徑Ø: 8 mm, 軟線, 帶接線端子.
主回路 : 通過螺釘夾緊,1 電纜 1...4 mm² 接線片外徑Ø: 8 mm, 硬線, 不帶接線端子.
主回路 : 通過螺釘夾緊,2 電纜 1...4 mm² 接線片外徑Ø: 8 mm, 硬線, 不帶接線端子.
控制回路 : 通過螺釘夾緊,1 電纜 1...4 mm², 軟線, 不帶接線端子.
控制回路 : 通過螺釘夾緊,2 電纜 1...4 mm², 軟線, 不帶接線端子.
控制回路 : 通過螺釘夾緊,1 電纜 1...4 mm², 軟線, 帶接線端子.
控制回路 : 螺栓緊固,2 電纜 1...2.5 mm², 軟線, 帶篐線端子.
控制回路 : 通過螺釘夾緊,1 電纜 1...4 mm², 硬線, 不帶接線端子.
控制回路 : 通過螺釘夾緊,2 電纜 1...4 mm², 硬線, 不帶接線端子.

緊固扭矩
控制回路 1.7 N.m  :    ( No 2 十字螺絲 )
電源回路 1.7 N.m  :    ( Ø 6 平口 )
電源回路 1.7 N.m  :    ( No 2 十字螺絲 )
控制回路 1.7 N.m  :    ( Ø 6 平口 )
電源回路 1.7 N.m  :    ( No 2 十字螺絲 )
電源回路 1.7 N.m  :    ( Ø 6 平口 )

高度
77 mm

寬度
45 mm

深度
86 mm

控制回路特性
AC 50/60 Hz

額定沖擊耐受電壓 [Uimp]
6 kV (符合 IEC 60947)

防護蓋
無

(~50Hz吸合)功耗 (VA)
70 VA  在  20 °C 50 Hz
70 VA  在  20 °C 60 Hz

產品重量
0.32 kg

接觸器兼容特性
M2

型號
LC1D
環境
符合標準
IEC 60947-4-1
GB 14048.4

產品認證
CCC

污染等級
3

防護措施
TH (符合 IEC 60068-2-30)

IP 保護等級
IP2x 前面板 主回路適用 符合 IEC 60529
IP2x 前面板 線圈回路適用 符合 IEC 60529

運行溫度
-5...60 °C

貯存環境溫度
-60...80 °C

周圍空氣溫度
-40...70 °C （Uc下允許）

*高工作海拔
3000 m （無)

耐火及耐異常高溫能力
850 °C (符合 IEC 60695-2-11)

抗沖擊、震動性能
抗沖擊性能       ( 11 ms   觸頭打開 ）：   10 gn
抗震性能     ( 觸頭閉合狀態 ）：   4 gn (5...300 Hz)
抗沖擊性能       ( 11 ms   觸頭閉合狀態 ）：   15 gn
抗震性能     ( 觸頭打開 ）：   2 gn (5...300 Hz)

質量標識
CE 聲明
