手持式超聲波流量計實現了液體流量的非接觸式測量。將傳感器安裝在管道外壁，即可完成對流量的測量。具有體積小、攜帶方便、測量準確等特點。



    廣泛應用于自來水、供暖、水利、冶金、化工、機械、能源等行業�？梢杂米錾�產監測、流量校驗、臨時檢測、流量巡查、水表衡調試、熱網平衡調試、節能監測，是流量及時檢測必備的工具儀表。





















選擇安裝點

選擇安裝點是能否正確測量的關鍵，選擇安裝點必須考慮下列因素的影響：滿管、穩流、結垢、溫度、壓力、干擾。

1 滿管

為保證測量精度和穩定性，測量點的流體必須充滿管段（否則測量值會偏大或者不能測量）。所以應滿足下列條件：

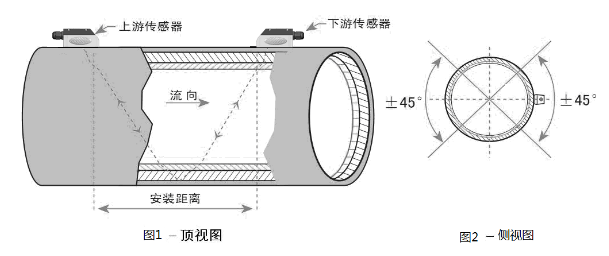

兩個傳感器應該安裝在管道軸面的水平方向上，在如圖2所示范圍內安裝，以防止上部有不滿管、氣泡或下部有沉淀等現象影響傳感器正常測量。







滿  管	有可能不滿管
選擇流體垂直向上流動的安裝點	流體垂直向下流動的管道
選擇流體斜向上流動的安裝點	流體斜向下流動的管道
選擇管道系統中的*低點安裝	管道系統的*高點
	流體為自然流
	管道無壓力的流體

2 穩流

穩定流動的流體有助于保證測量精度，而流動狀態混亂的流體會使測量精度難以得到保證。

滿足穩流條件的標準要求：

1．管道遠離泵出口、半開閥門，上游10D，下游5D（D為外管徑）；

2．距離泵出口、半開閥門30D。

達不到穩流條件的標準要求，下列情況也可以嘗試測量：

1．泵出口、半開閥門和安裝點之間有彎頭或者緩沖裝置；

2．泵的入口、閥門的上游；

3．流體的流速為中、低流速。

（低流速：流速<1m/s；中流速：流速為1-2m/s；高流速：流速＞2m/s）

下列情況很難保證穩流，安裝時需慎重。

1．距離泵出口、半開閥門直管段不能保證10D，且沒有彎頭等緩沖裝置；

2．距離泵出口、半開閥門直管段不能保證10D，流速較高；

3．垂直向下流動，斜向下流動；

4．下游距離管道敞開出口處小于10D。

注：判斷穩流如有困難，可用便攜式超聲波流量計進行實際測量，觀察

    信號情況。



傳感器安裝點示例：



3 結垢

管內壁結垢會衰減超聲波信號的傳輸，并且會使管道內徑變小。所以管內壁結垢的管道會使流量計不能正常測量或影響測量精度。因此，要盡量避免選擇管道內壁結垢的地方作為安裝點。如果無法避開結垢的安裝點，可采取下列措施消除或減小管道內壁結垢的測量的影響。

1．更換一段測量點的管道。

2．用錘子用力敲擊測量點的管道直到測量點的信號明顯增大。

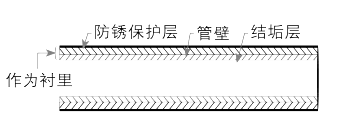

3．選用Z法測量，并把結垢設置為襯里以取得更好的測量精度。





4 溫度

超出傳感器的使用溫度范圍很容易造成傳感器的損壞或者大幅縮短傳感器的壽命。因此，安裝點的流體溫度必須在傳感器的安裝使用范圍內。且盡量選擇溫度更低的安裝點。所以，同一管線盡量避免鍋爐水出口、換熱器出口的地方，盡可能安在回水管道上（條件允許下，*好使用紅外線測溫儀測量安裝點的溫度）。

5 壓力

插入式和管段式傳感器可承受的*大壓力理論值為：1.6MPa。安裝時應了解或觀察安裝點的壓力，超過此壓力進行安裝，會給安裝人員造成危險。即使安裝成功，長期使用傳感器漏水的可能性也會增大。

6 干擾

超聲波流量計的主機、傳感器以及電纜很容易受到變頻器、電臺、電視臺、微波通訊站、手機基站、高壓線等干擾源的干擾。所以選擇傳感器和主機安裝點時，盡量遠離這些干擾源；主機機殼、傳感器、超聲波電纜的屏蔽層都要接地（插入式傳感器已經將接地線做成了接線柱）；不要和變頻器采用同一路電源，應采用隔離的電源，給主機供電。
