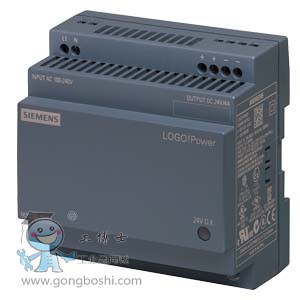

LOGO!POWER 24 V/4 A |
| LOGO!POWER 24 V/4 A 調節電源 輸入：AC 100-240 V (DC 110-300 V) 輸出：DC 24 V/4 A |
| 輸入 |
| 輸入 |
單相交流或直流 |
| Wertebereich |
100 ... 240 V |
| 電壓范圍 AC |
85 ... 264 V |
| 輸入電壓 |
|
| ● DC 時 |
110 ... 300 V |
| 廣域輸入 |
是的 |
| 抗過壓能力 |
2.3 ×V額定輸入 ，1.3ms |
| Ia 額定時的斷電橋接，*小值 |
40 ms; Vin = 187 V時 |
| 電源頻率額定值 1 |
50 Hz |
| 電源頻率額定值 2 |
60 Hz |
| Wertebereich |
47 ... 63 Hz |
| 輸入電流 |
|
| ● 輸入電壓額定值為 120 V 時 |
1.95 A |
| ● 輸入電壓額定值為 230 V 時 |
0.97 A |
| 接通電流限制 (+ 25 °C)，*大值 |
30 A |
| I²t，*大值 |
2.5 A²·s |
| 已安裝的輸入保險絲 |
內部 |
| 電源線中的保護裝置 (IEC 898) |
建議微型斷路器： 16A特性曲線B，或10A特性曲線C |
| 輸出 |
| 輸出 |
調節后、零電位直流電壓 |
| 額定 DC 電壓額定值 Ua |
24 V |
| 總?cè)蒎e(cuò)，靜態 ± |
3 % |
| 靜態電網調節，約 |
0.1 % |
| 靜態負載調節，約 |
1.5 % |
| 剩余波紋度雙重峰值，*大值 |
200 mV |
| 剩余波紋度雙重峰值，典型值 |
30 mV |
| 尖峰雙重峰值，*大值（頻帶寬帶約 20 MHz） |
300 mV |
| 尖峰雙重峰值，典型值（頻帶寬帶約 20 MHz） |
60 mV |
| Wertebereich |
22.2 ... 26.4 V |
| 產品功能 可調整輸出電壓 |
是的 |
| 輸出電壓的設置 |
通過電位器 |
| 運行顯示 |
綠色LED 指示輸出電壓正常 |
| 啟動/關閉特性 |
V輸出無超調（軟啟動） |
| 起動延遲，*大值 |
0.5 s |
| 電壓上升，典型值 |
15 ms |
| |
|
| ● Ia 額定電流額定值 |
4 A |
| Wertebereich |
0 ... 4 A |
| ● 備注 |
+55 ... +70 °C: 降額使用 2%/K |
| 輸出的有效功率 典型 |
96 W |
| 用于提高功率的并聯能力 |
是的 |
| 用于提高功率的可并聯設備的數量，臺 |
2 |
| 效率 |
| Ua 額定、Ia 額定時的效率，約 |
89 % |
| Ua 額定、Ia 額定時的功耗，約 |
12 W |
| 損耗功率 [W] 空轉時 *大值 |
2 W |
| 閉環控制 |
| 動態電網調節（Ue 額定 ±15 %），*大值 |
0.2 % |
| 動態負載調節 (Ia: 10/90/10 %)，Ua ± 典型值 |
1.5 % |
| 負載躍變 10 到 90% 的調節時間，典型值 |
1 ms |
| 負載躍變 90 到 10 % 的調節時間，典型值 |
1 ms |
| 保護和監測 |
| 輸出過壓保護 |
是，根據 EN 60950-1 |
| 電流限制，典型值 |
5.2 A |
| 輸出的特性 短路保護 |
是的 |
| 短路保護 |
恒流輸出特性 |
| 持續短路電流 有效值 |
|
| ● *大值 |
7.9 A |
| 超載/短路顯示 |
- |
| 安全 |
| 初級/次級電位隔離 |
是的 |
| 電位隔離 |
符合 EN 60950-1 和 EN 50178 的 SELV 輸出電壓 |
| 防護類別 |
Class II (無保護導體) |
| CE 標識 |
是的 |
| UL/cUL (CSA) 許可 |
cULus-listed (UL 508, CSA C22.2 No. 107.1), 文件 E197259;cURus-recognized (UL 60950, CSA C22.2 No. 60950), 文件 E151273 |
| 防爆 |
ATEX (EX) II 3G Ex nA IIC T3; cCSAus (CSA C22.2 No. 213-M1987,ANSI/ISA-12.12.01-2007) Class I, Div. 2, Group ABCD, T4 |
| FM 許可 |
Class I, Div. 2, Group ABCD, T4 |
| CB 許可 |
是的 |
| 造船許可 |
GL, ABS, BV, DNV, LRS |
| 防護等級 (EN 60529) |
IP20 |
| EMC |
| 發射干擾（輻射） |
EN 55022 Class B |
| 電網諧波限制 |
EN 61000-3-2 |
| 抗干擾能力（免疫） |
EN 61000-6-2 |
| 運行數據 |
| 環境溫度 |
|
| ● 運行期間 |
-20 ... +70 °C |
| — 備注 |
自然對流 |
| ● 運輸期間 |
-40 ... +85 °C |
| ● 存放期間 |
-40 ... +85 °C |
| 濕度等級符合 EN 60721 |
氣候類型為 3K3，無冷凝 |
| 機械裝置 |
| 連接技術 |
螺栓連接 |
| |
|
| ● 接口/電源輸入 |
L, N: 每 0.5 ... 2.5 mm2 1個螺釘型端子 單芯/多股 |
| ● 接口/輸出 |
+, -: 每 0.5 ... 2.5 mm² 2個螺釘型端子 |
| ● 接口/輔助觸點 |
- |
| 寬度 外殼的 |
90 mm |
| 高度 外殼的 |
90 mm |
| 深度 外殼的 |
52.6 mm |
| 須遵守間距 |
|
| ● 上 |
20 mm |
| ● 下 |
20 mm |
| ● 左 |
0 mm |
| ● 右 |
0 mm |
| 重量，大約 |
0.34 kg |
| 產品特點 外殼的 可順序排列的殼體 |
是的 |
| 安裝 |
安裝在DIN導軌 EN 60715 35x7.5/15上 |
| 平均故障間隔時間 (MTBF) 40 °C 時 |
3 608 805 h |
| 其他說明 |
在額定輸入電壓和環境溫度25℃的參數（除非另有規定） |
