Z43H、Z43Y、Z43F平板閘閥適用于天然氣，石油，化工，環保，城市管道，燃?xì)夤芫�等輸送管線，放空系統和汽儲存裝置上，用作啟閉設備。Z43型帶導流孔單閘板式平板閘閥適用于天然氣開采和凈化的長輸管線。

1、閥座的密封結構應為彈性有預緊力，上、下游密封座同時密封的結構。閥座與密封物間始終為面對面密封。

2、閥座有自清洗功能，并且在平板閘閥開啟或關閉過程中不受氣流的直接沖刷。閥座應由有潤滑、不磨損材料制成。

3、閥門執行機構的故障不會影響到閥門的其它部分，維修和更換工作能夠在不拆下閥門的情況下進行。

4、軛架套管：鋁青銅軛架套管配置針形止推軸承，*大程度減少操作扭矩。

5、閥桿：螺紋長度直到托架;銷釘和點焊;具有穩定性。

6、壓力密封：結構簡單，配置分段扣環和鍍銀低碳鋼墊圈，有助于拆卸和實現*好的閥帽密封。

7、閥座環：焊接閥座環垂直于流動通道，易于維護。

8、執行機構：這些閥門可以配置電動、液動或氣動執行機構。DN300以下配置標準手動手輪，DN350以上配置斜齒輪操作機構。

9、軛架：完全裝配式軛架通過抗震測試，易于維護和安裝執行機構。

10、壓蓋：兩件式，自調節壓蓋，避免被彈出。

11、整體后座：硬面，使用壽命*長。

12、閥瓣：彈簧負載閥瓣能夠自行調節，減少執行機構的扭矩需求。

13、整體止動：整體鑄造托架止動裝置，定位組裝的托架閥瓣，使得閥座更加穩定可靠。

設計與制造：JB/T5298

法蘭尺寸：JB/79

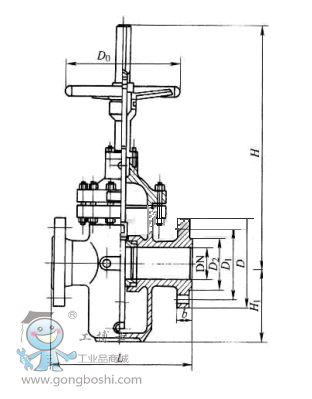

結構長度：JB/T5298

壓力~溫度：GB9131

檢驗與試驗：JB/T5298
