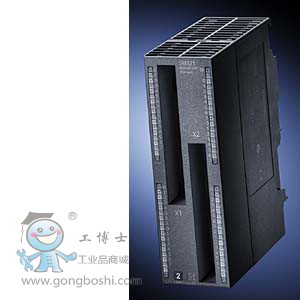

SIMATIC S7-300 數字輸出 SM 322,電位隔離 在組件中 16, 64DA,DC 24V,0,3A P-schreibend 總電流 2A/組, 8A/模塊 端子塊 6ES7392-1.N00-0AA0 和 電纜 6ES7392-4...0-0AA0 需要


技術數據

電源電壓
負載電壓 L+
● 額定值 (DC)		24 V
● 允許范圍，下限 (DC)		20.4 V
● 允許范圍，上限 (DC)		28.8 V
輸入電流
來自負載電壓 L+（空載），*大值		75 mA
來自背板總線 DC 5 V，*大值		100 mA
功率損失
功率損失，典型值		6 W
數字輸出
數字輸出端數量		64
感應式關閉電壓的限制		L+ (-53 V)
輸出端的通斷能力
● 照明負載時的*大值		5 W
負載電阻范圍
● 下限		80
● 上限		10 k
輸出電壓
● 對于信號 “1”，*小值		L+ (-0.5 V)
輸出電流
● 對于信號“1”的額定值		0.3 A
● 針對信號“1”的允許范圍，*小值		2.4 mA
● 針對信號“1”的允許范圍，*大值		0.36 A
● 針對信號“0”的剩余電流，*大值		0.1 mA
開關頻率
● 電阻負載時的*大值		100 Hz
● 電感負載時的*大值		0.5 Hz
● 照明負載時的*大值		10 Hz
輸出端的總電流（每組）
水平安裝位置
— *高可達 40 ℃，*大值		1.6 A
— *高可達 60 ℃，*大值		1.2 A
垂直安裝位置
— *高可達 40 ℃，*大值		1.6 A
輸出端的總電流（每個模塊）
水平安裝位置
— *高可達 60 ℃，*大值		4.8 A
所有其他安裝位置
— *高可達 40 ℃，*大值		6.4 A
導線長度
● 屏蔽，*大值		1 000 m
● 未屏蔽，*大值		600 m
報警/診斷/狀態信息
診斷功能		否
報警
● 診斷報警		否
診斷信息
● 斷線		否
● 短路		否
● 保險絲熔斷		否
● 負載電壓缺失		否
電位隔離
數字輸出電位隔離
● 在通道之間		否
● 在通道之間，分組點數		16
● 在通道和背板總線之間		是; 光電耦合器
絕緣
絕緣測試，使用		DC 500 V
連接技術
需要的前置插頭		電纜：6ES7392-4Bxx0-0AA0 終端塊：6ES7392-1xN00-0AA0
尺寸
寬度		40 mm
高度		125 mm
深度		112 mm
重量
重量，約		230 g
