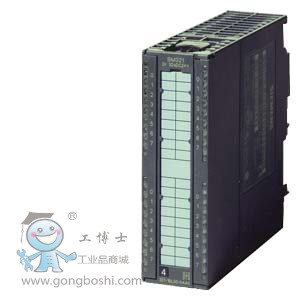

SIMATIC S7-300,數字輸出 SM 322,電位隔離, 8 DA(繼電器),1x 40極, DC 24V,5A oder AC 230 V,5A, Stecker mit Federklemme sind ab 6ES7392-1BM01-0AA0 可用


技術數據

電源電壓
負載電壓 L+
● 額定值 (DC)		120 V
負載電壓 L1
● 額定值 (AC)		230 V
輸入電流
來自電源電壓 L+，*大值		125 mA
來自背板總線 DC 5 V，*大值		40 mA
功率損失
功率損失，典型值		3.2 W
數字輸出
數字輸出端數量		8; 繼電器
輸出端的通斷能力
● 照明負載時的*大值		1 500 W; AC 230 V
輸出電流
● 對于信號“1”的額定值		5 A
● 針對信號“1”的*小負載電流		5 mA
開關頻率
● 電阻負載時的*大值		2 Hz
● 電感負載時的*大值		0.5 Hz
● 照明負載時的*大值		2 Hz
● 機械，*大值		10 Hz
輸出端的總電流（每組）
水平安裝位置
— *高可達 60 ℃，*大值		5 A
垂直安裝位置
— *高可達 40 ℃，*大值		5 A
繼電器輸出端
● 繼電器線圈 L+ (DC) 的電源電壓		24 V
● *大操作循環數		300 000; 300000 (2 A 時 DC 24 V)；200000 (3 A 時 AC 120 V)；100000 (3 A 時 AC 230 V)
觸點的通斷能力
— 電感負載時的*大值		3 A; 3 A (230 V AC)，2 A (24 V DC)
— 電阻負載時的*大值		8 A; 8 A (230 V AC)，5 A (24 V DC)
導線長度
● 屏蔽，*大值		1 000 m
● 未屏蔽，*大值		600 m
報警/診斷/狀態信息
診斷功能		否
報警
● 診斷報警		否
診斷信息
● 斷線		否
● 短路		否
● 保險絲熔斷		否
● 負載電壓缺失		否
診斷顯示 LED
● 額定負載電壓 PWR（綠色）		否
● 保險 OK FSG（綠色）		否
● 數字輸出狀態顯示（綠色）		是
電位隔離
數字輸出電位隔離
● 在通道之間		是
● 在通道之間，分組點數		1
● 在通道和背板總線之間		是; 光電耦合器
絕緣
絕緣測試，使用		AC 2000 V
連接技術
需要的前置插頭		40 針
尺寸
寬度		40 mm
高度		125 mm
深度		120 mm
重量
重量，約		320 g
