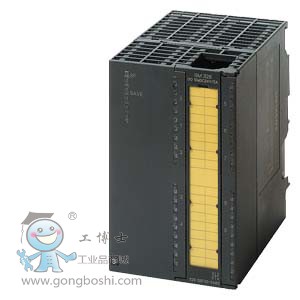

SIMATIC S7, 數字輸出 SM 326, 10 DO; 24V DC, 2A, 故障安全數字輸出 用于帶有診斷和干擾的 SIMATIC S7 F 系統 1 X 40 針


技術數據

電源電壓
額定值 (DC)		24 V; 1L+
負載電壓 L+
● 額定值 (DC)		24 V; 2L+，3L+
輸入電流
來自電源電壓 1L+，*大值		70 mA
來自負載電壓 2L+（空載），*大值		100 mA
來自負載電壓 3L+（空載），*大值		100 mA
來自背板總線 DC 5 V，*大值		100 mA
功率損失
功率損失，典型值		12 W
數字輸出
數字輸出端數量		10
短路保護		是
感應式關閉電壓的限制		L+ (-53 V) 無串聯二極管，L+ (-33 V) 帶串聯二極管
輸出端的通斷能力
● 照明負載時的*大值		5 W
輸出電壓
● 對于有串聯二極管的信號“1”，*小值		L+ (-1.8 V)
● 對于無串聯二極管的信號“1”，*小值		L+ (-1 V)
輸出電流
● 對于信號“1”的額定值		2 A
● 針對信號“1”的允許范圍 0 至 40 ℃，*小值		7 mA
● 針對信號“1”的允許范圍 0 至 40 ℃，*大值		2 A; 水平安裝時為 2 A，垂直安裝時為 1 A
● 針對信號“1”的允許范圍 40 至 60 ℃，*小值		7 mA
● 針對信號“1”的允許范圍 40 至 60 ℃，*大值		1 A; 水平安裝時
● 針對信號“0”的剩余電流，*大值		0.5 mA
開關頻率
● 電阻負載時的*大值		10 Hz
● 電感負載時的*大值		2 Hz
● 照明負載時的*大值		10 Hz
輸出端的總電流（每組）
水平安裝位置
— *高可達 40 ℃，*大值		7.5 A; 無串聯二極管，5 A 附帶串聯二極管
— *高可達 60 ℃，*大值		5 A; 無串聯二極管，4 A 附帶串聯二極管
垂直安裝位置
— *高可達 40 ℃，*大值		5 A; 無串聯二極管，4 A 附帶串聯二極管
導線長度
● 屏蔽，*大值		1 000 m; SIL3 時為 200 m，AK 6，4 類線
● 未屏蔽，*大值		600 m
報警/診斷/狀態信息
報警
● 診斷報警		是
診斷信息
● 診斷信息可讀		是
診斷顯示 LED
● 故障安全模式		是
● 累積故障 SF（紅色）		是
電位隔離
數字輸出電位隔離
● 在通道之間		是
● 在通道之間，分組點數		5
● 在通道和背板總線之間		是
● 在通道和電子元件電源電壓之間		是
絕緣
絕緣測試，使用		500 V DC/350 V AC
標準、許可、證書
安全運行中可達到的*大安全等級
● 符合 DIN VDE 0801		AK 5 和 6
● 符合 EN 954		4 類線
● SIL 按照 IEC 61508		SIL 3
連接技術
需要的前置插頭		40 針
尺寸
寬度		80 mm
高度		125 mm
深度		120 mm
重量
重量，約		465 g
