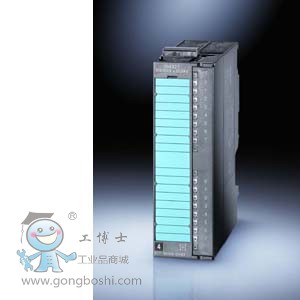

SIMATIC S7-300,模擬輸入 SM 331,電位隔離, 8AE,aufl. 14Bit,0,052ms/通道 電流,電壓 報警,診斷,1x 20極, 適合 f. taktsynchr. 運行 verbesserte 總線周期時間 den Taktsynchr. 運行


技術數據

電源電壓
負載電壓 L+
● 額定值 (DC)		24 V
● 反極性保護		是
輸入電流
來自負載電壓 L+（空載），*大值		50 mA
來自背板總線 DC 5 V，*大值		100 mA
功率損失
功率損失，典型值		1.5 W
模擬輸入
模擬輸入端數量		8
電壓輸入允許的輸入電壓（毀壞限制），*大值		20 V; 20 V DC 連續電壓，*大 1 s 內 DC 75 V（占空比 1：20）
電流輸入允許的輸入電流（毀壞限制），*大值		40 mA
輸入范圍
● 電壓		是
● 電流		是
● 熱電偶		否
● 電阻溫度計		否
● 電阻		否
輸入范圍（額定值），電壓
● 0 至 +10 V		否
● 1 V 至 5 V		是
● 輸入電阻（1 V 至 5 V）		100 k
● -1 V 至 +1 V		是
● 輸入電阻（-1 V 至 +1 V）		10 M
● -10 V 至 +10 V		是
● 輸入電阻（-10 V 至 +10 V）		100 k
● -5 V 至 +5 V		是
● 輸入電阻（-5 V 至 +5 V）		100 k
● -500 mV 至 +500 mV		是
● -80 mV 至 +80 mV		是
輸入范圍（額定值），電流
● 0 至 20 mA		是
● 輸入電阻（0 至 20 mA）		50
● -20 mA 至 +20 mA		是
● 輸入電阻（-20 mA 至 +20 mA）		50
● 4 mA 至 20 mA		是
● 輸入電阻（4 mA 至 20 mA）		50
導線長度
● 屏蔽，*大值		200 m
輸入端的模擬值構成
測量原理		瞬時值加密
集成和轉換時間/每通道分辨率
● 帶有過調制的分辨率（包括符號在內的位數），*大值		14 bit; 單極：14 位；雙極：13 位 + 符號
● 可參數化的集成時間		是
● 基本轉換時間 (ms)		每通道 52 µs
● 對于干擾頻率 f1（單位 Hz）的干擾電壓抑制		無/400/60/50 Hz
傳感器
信號傳感器連接
● 對于作為兩線制測量變送器時的電流測量		是
● 對于作為四線制測量變送器時的電流測量		是
誤差/精度
整個溫度范圍內的操作錯誤限制
● 電壓，與輸入范圍有關，(+/-)		0.4 %
● 電流，與輸入范圍有關，(+/-)		0.3 %
基本錯誤限制（25 °C 時的操作錯誤限制）
● 電壓，與輸入范圍有關，(+/-)		0.25 %
● 電流，與輸入范圍有關，(+/-)		0.2 %
報警/診斷/狀態信息
診斷功能		是
報警
● 診斷報警		是; 可參數化
● 極限值報警		是; 可參數化，通道 0 和 2
診斷信息
● 診斷信息可讀		是
診斷顯示 LED
● 累積故障 SF（紅色）		是
電位隔離
模擬輸入電位隔離
● 在通道和背板總線之間		是
絕緣
絕緣測試，使用		DC 500 V
連接技術
需要的前置插頭		20 針
尺寸
寬度		40 mm
高度		125 mm
深度		117 mm
重量
重量，約		230 g
