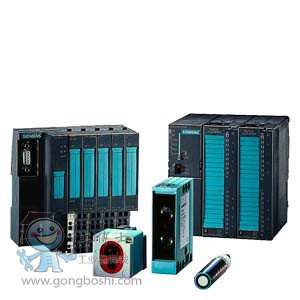

***備件*** SIMATIC S7-300,IQ-Sense SM 338 用于 S7-300 和 ET 200 用于 Anschluss von 到 zu 8 IQ-Sense 傳感器, 可連接 高 optische 傳感器 u. Ultraschallsensoren


技術數據

電源電壓
負載電壓 L+
● 額定值 (DC)		24 V
輸入電流
來自背板總線 DC 5 V，*大值		120 mA; 典型值
功率損失
功率損失，典型值		2.5 W
數字輸入
數字輸入端數量		8
導線長度
● 未屏蔽，*大值		50 m
傳感器
可連接傳感器
● 說明		光電子接近開關和超聲波傳感器附帶 IQ-Sense，循環周期 2.88 – 6 ms
報警/診斷/狀態信息
診斷顯示 LED
● 累積故障 SF（紅色）		是
● 數字輸入狀態顯示（綠色）		是
電位隔離
數字輸入電位隔離
● 在通道之間		否
● 在通道和背板總線之間		是
允許的電位差
在不同電路之間		75 V DC/60 V AC
絕緣
絕緣測試，使用		DC 500 V
連接技術
需要的前置插頭		20 針
尺寸
寬度		40 mm
高度		125 mm
深度		120 mm
重量
重量，約		250 g
