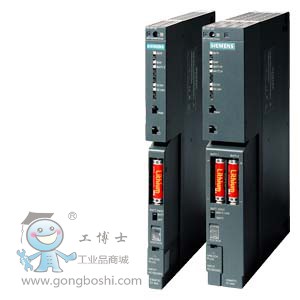

SIMATIC S7-400，電源PS 405：10A，寬范圍，24/48/60V DC，DC，5V DC/10A，冗余使用，ATEX APPROBATIONIDENTIFICATION


技術數據

一般信息
產品類型標志		PS405，DC24/48/60V，DC5V/10A，紅色
電源電壓
額定值 (DC)
● DC 24 V		是
● DC 48 V		是
● DC 60 V		是
允許范圍，下限 (DC)		19.2 V; 動態 18.5 V
允許范圍，上限 (DC)		72 V; 動態 75.5 V
電源和電壓斷路跨接
● 停電/斷電跨接時間		20 ms
● 電源/電壓斷路跨接，符合 NAMUR 建議		是
輸入電流
DC 24 V 時的額定值		4 A
DC 48 V 時的額定值		2 A
DC 60 V 時的額定值		1.6 A
接通電流，*大值		18 A; 半值寬度 20 ms
輸出電壓
輸出電壓類型		DC
額定值 (DC)
● DC 5 V		是
● DC 24 V		是
輸出電流
用于背板總線 (DC 5 V)，*大值		10 A; 無需基本負載
對于背板總線 (DC 24 V)，*大值		1 A; 空載測試
短路保護		是
功率
接收的有效功率典型值		95 W
功率損失
功率損失，典型值		20 W
蓄電池
緩沖器電池
● 緩沖器電池（可選）		是; 2 塊 AA 型鋰電池；3.6 V / 2.3 Ah
硬件擴展
插槽
● 所需插槽		2
電位隔離
初級/次級		是
防護等級和防護類別
防護等級		1; 附帶安全引線
標準、許可、證書
FM 許可		是; Ta:0 °C 至 60 °C T4
連接技術
連接導線/橫截面		3x 1.5 mm²，全導線或帶芯線末端套管的絞合線，外徑 3 mm 至 9 mm
尺寸
寬度		50 mm
高度		290 mm
深度		217 mm
重量
重量，約		1 200 g
