在線式（6KVA;10KVA;15KVA;20KVA;30KVA;60KVA;80KVA）

 產品性能

3G系列在線式UPS，是全球*新一代的控制器件和*先進軟件**結合的全智能數字化產品。該系列產品以第六代低損耗大功率IGBT和靜態開關為功率器件，全面采用了以可在線編程高速微處理器（MCU）為核心的數字化控制技術，是山特數字電路技術精華的**演繹。

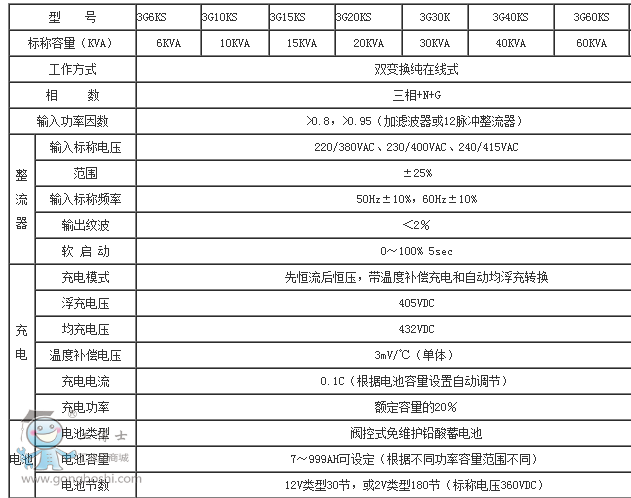

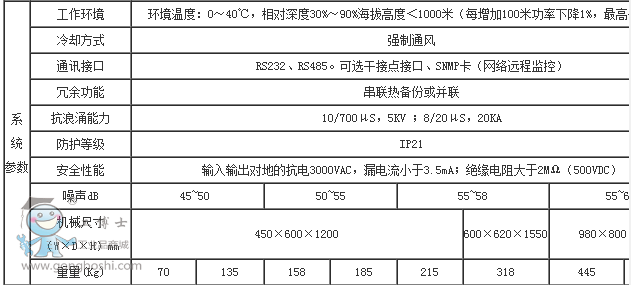

 技術參數

新一代UPS應有的品質：節能、高精度、數字化、人性化、模塊化

l 以生命周期評價為基礎精密研制，更節能

     經科學的生命周期評價, 3G系列采用了抗老化性能優異的觸摸屏面板和經氟碳工藝處理的機箱外觀，環保耐用，歷久如新；采用可拆解式模塊化設計，易維護并高度節約資源；采用新型渦流風扇,散熱性能優異,高度節能；采用無環流控制電路，節電性能良好；采用綠色整流和逆變技術，為用戶提供清潔的能源；采用先進的數字電路及高精度貼片技術，整機壽命同比延長了80%。

l      采用高精度貼片技術，整機精密度更高

       3G系列改變了傳統的插入式電路處理工藝，全部采用高精度貼片技術，既省空間，又徹底消除傳統UPS電路中的腳刺，便于提高集成電路的安全運行，同時提高可靠性和運行精度。采用4層電路板設計和高精度貼片元件完全清除了由芯片自身產生的各種高頻信號對其他芯片的串?dāng)_，從而讓各個芯片模塊能夠不受干擾的正常工作，抗干擾性大為改善。3G系列全面采用貼片技術，耐高溫、準確度高、濾波性能極好，整機性能更加穩定，更牢固耐用，使用壽命增加了80%。

l      優越的負載特性

        完全滿足從0到100%負載的躍變，而無需切換到旁路，并保護輸出穩定可靠。

l        完善的保護功能

      具有輸入輸出過欠壓保護、輸入浪涌保護、相序保護、電池過充過放保護、輸出過載短路保護、溫度過高保護等多種系統保護和報警功能。

l        高性能的動態特性

      采用瞬時控制方式和有效值等多種反饋控制，實現了高動態調節，減小輸出電壓失真度。

l        可選配輸入諧波濾波器或12脈波整流器

     有效地抑制輸入的諧波污染，提高UPS的輸入功率因數，減小輸入的諧波電流。

l        可選配電池巡檢模塊

    對單個的參數進行測量，并在顯示板上顯示出來。

工作原理

l        整機的工作原理：

       該UPS是一個多重保護的交流供電設備。當主電正常時，首先將主電整流變換成純凈的直流電，濾除主電中的干擾，然后通過逆變器將直流電變換成純凈的正弦交流電輸出，同時給蓄電池充電；當主電異常時，則將蓄電池儲存的直流逆變?yōu)榻涣鬏敵�，保證用戶負載的高質量的電源供電；當逆變器關閉或故障時則自動轉為旁路供電。手動維修旁路保證在不斷電的情況下對UPS進行維護或檢修。

l         微處理器控制中心：

      微處理器（MCU）將輸入、輸出、電池、環境等數據經高速運算，然后控制整流器、逆變器、靜態開關的運行和保護并響應外部的操作指令。

l          整流和充電單元：

        主電輸入檢測電路將主電輸入電壓頻率和相位信息送到MCU進行運算，主電的電壓、頻率、相位在正常范圍內時，MCU送出整流控制信號，整流電壓從0VDC緩慢的上升到額定電壓，減小對輸入的浪涌電流沖擊。由于電池組和直流總線并聯運行，整流器同時對電池進行充電：當電池電壓低于浮充電壓時，整流器工作在恒流模式，此時MCU將電池的充電電流反饋和用戶設置的電池容量信息進行計算控制；當電池充至浮充電壓時，轉為恒壓充電模式。同時MCU還根據電池的溫度信息對電池進行溫度補償充電，還根據電池的使用情況對電池進行定時維護管理（當電池長時間沒有充放電時，MCU自動轉為均充模式來激活電池的活性），以延長電池的使用壽命和減少用戶的管理負擔。

l             IGBT逆變單元：

       在直流總線正常時，MCU發出逆變控制信號，逆變電路通過SPWM驅動信號驅動IGBT逆變橋，經變壓器隔離變壓、濾波后，輸出純凈的正弦交流電。逆變器通過調整驅動信號的脈沖寬度使輸出電壓從0VAC緩慢的上升到額定電壓，通過輸出反饋控制使輸出穩定；同時檢測輸出電壓、電流對逆變器進行保護。

l            自動和手動旁路單元：

      旁路電路即是將輸入通過開關電路直接轉換到輸出供電。當逆變器關閉或故障時，MCU高速控制靜態開關自動切換到旁路供電，而不間斷負載的供電。旁路電源可以和主電為同一組電源，也可以是不同的交流電。

l            顯示通訊單元：

                  顯示單元是將整機的運行狀態和數據通過LED和LCD顯示出來，同時還通過RS232、RS485、干接點信號、SNMP卡等，配合后臺軟件實現遠程監控。

                  3G系列采用了大屏幕LCD（128×64）顯示,圖形化的操作介面，表格式的數據顯示。256條超長的事件記錄，對你的供電狀態進行分析和管理提供很好的幫助。
