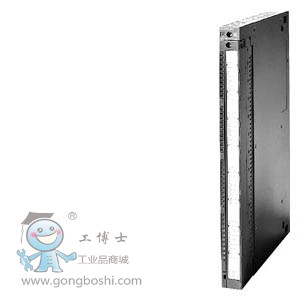

SIMATIC S7-400，數字量輸入M 421，電隔離，16 DI，24V DC，帶0.05 MS輸入延時，報警，診斷


技術數據

電源電壓
負載電壓 L+
● 額定值 (DC)		24 V
● 允許范圍，下限 (DC)		20.4 V
● 允許范圍，上限 (DC)		28.8 V
輸入電流
來自電源電壓 L+，*大值		120 mA
來自背板總線 DC 5 V，*大值		130 mA
功率損失
功率損失，典型值		5 W
數字輸入
數字輸入端數量		16
可同時控制的輸入端數量
● 可同時控制的輸入端數量		16
輸入電壓
● 輸入電壓類型		DC
● 額定值 (DC)		24 V
● 對于信號“0”		-30 V DC 至 +5 V DC
● 對于信號“1”		11 V DC 至 30 V DC
輸入電流
● 對于信號“1”，典型值		6 mA; 6 至 8 mA
輸入延遲（輸入電壓為額定值時）
對于標準輸入端
— 可參數化		是
— 從“0”到“1”時，*小值		3 µs; 0.05 / 0.1 / 0.5 / 3 ms
導線長度
● 屏蔽，*大值		1 000 m; 1000 m: 3 ms、70 m: 0.5 ms、30 m: 0.1 ms、30 m: 0.05 ms
● 未屏蔽，*大值		600 m; 600 m: 3 ms; 50 m: 0,5 ms; 20 m: 0,1 ms; 20 m: 0,05 ms
傳感器
可連接傳感器
● 雙線傳感器		是
— 允許的閉路電流（雙線傳感器） *大值		3 mA
報警/診斷/狀態信息
診斷		是; 內部/外部故障
報警
● 診斷報警		是; 可參數化
● 過程報警		是; 可參數化
電位隔離
數字輸入電位隔離
● 在通道之間，分組點數		8
● 在通道和背板總線之間		是
絕緣
絕緣測試，使用		DC 500 V
尺寸
寬度		25 mm
高度		290 mm
深度		210 mm
重量
重量，約		600 g
