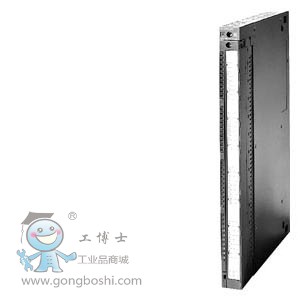

SIMATIC S7-400，SM 422數字量輸出模塊，光隔離，32 DO， 24V DC，0.5A


技術數據

電源電壓
負載電壓 L+
● 額定值 (DC)		24 V
● 允許范圍，下限 (DC)		20.4 V
● 允許范圍，上限 (DC)		28.8 V
輸入電流
來自負載電壓 L+（空載），*大值		30 mA
來自背板總線 DC 5 V，*大值		200 mA
功率損失
功率損失，典型值		4 W
數字輸出
數字輸出端數量		32
感應式關閉電壓的限制		-27 V
輸出端的通斷能力
● 照明負載時的*大值		5 W
輸出電壓
● 對于信號 “1”，*小值		L+ (-0.3 V)
輸出電流
● 對于信號“1”的額定值		0.5 A
● 針對信號“1”的允許范圍，*小值		5 mA
● 針對信號“1”的允許范圍，*大值		0.6 A
● 針對信號“0”的剩余電流，*大值		0.3 mA
開關頻率
● 電阻負載時的*大值		100 Hz
● 電感負載時的*大值		0.5 Hz
輸出端的總電流（每組）
所有安裝位置
— *高可達 60 ℃，*大值		2 A; 每 8 個相鄰輸出
導線長度
● 屏蔽，*大值		1 000 m
● 未屏蔽，*大值		600 m
電位隔離
數字輸出電位隔離
● 在通道之間，分組點數		32
● 在通道和背板總線之間		是
絕緣
絕緣測試，使用		DC 500 V
尺寸
寬度		25 mm
高度		290 mm
深度		210 mm
重量
重量，約		600 g
